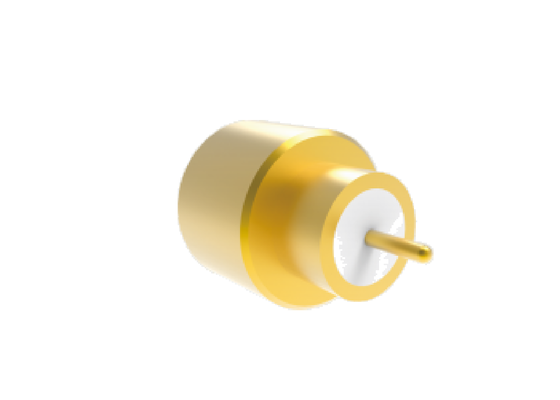

Conector SMPM sellado herméticamente de 50 Ω y 40 GHz con retención completa para soldadura de PCB con conector de RF aeroespacial de 2,18 mm con diámetro exterior de clavija y baja pérdida de inserción
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector PCB SMPM | Modelo: | SMPM(MB)-JHD186-F |
|---|---|---|---|
| Rango de frecuencia: | 0.3 MHz-40 GHz | Impedancia: | 50Ω |
| DWV: | 500V | Resistencia de aislamiento: | ≥5000MΩ |
| Director central: | ≤8mΩ; Aleación Kavar, chapada en oro. | Conductor exterior: | ≤3,5 mΩ; Aleación Kavar, chapada en oro. |
| Aislante: | Vidrio transparente incoloro | VSWR: | ≤1.4 |
| Pérdida de inserción: | ≤0,4 dB | Tasa de fuga: | ≤1.01325×10-3Pa·cm3/s |
| Temperatura: | -55°C ~ 125°C | Durabilidad: | 500 ciclos |
| Resaltar: | Conector RF SMPM de 40 GHz,conector de soldadura de PCB herméticamente sellado,conector RF aeroespacial con baja pérdida de inserción |
||
50Ω 40GHz Plug SMPM herméticamente sellado Descanso completo para soldadura de PCB con pin OD 2.18mm Conectores RF aeroespaciales con baja pérdida de inserción
El conector de la serie SMPM es un conector coaxial RF de empuje en miniatura.con una frecuencia de funcionamiento máxima de hasta 50 GHz.El conector masculino está disponible en dos tipos de interfaz: desprendimiento completo y conducción lisa.Es adecuado para la transmisión de señales de RF y microondas, así como para aplicaciones de montaje denso modular, y se utiliza ampliamente en campos de vehículos, buques y satélites.
Características de diseño de SMPM
- Diseño compacto
- Funcionamiento en banda de frecuencia hasta 40 GHz
- Construcción robusta para la fiabilidad
- Disponible en múltiples configuraciones: recta, ángulo recto, mamparo, PCB y opciones de montaje de bridas
- Baja VSWR y pérdida de inserción
Interfaz de los conectores coaxial RF SMPM
50Ω 40GHz Plug SMPM herméticamente sellado Detención completa para soldadura de PCB con pin OD 2.18mm Conectores RF aeroespaciales con baja pérdida de inserción
No de modelo: SMPM(MB) -JHD186-F
El número de modelo del SMPM herméticamente sellado similar de retención completa: SMPM(1.7)(MB) -JHD303-F
Nota: Por favor, póngase en contacto con las ventas para obtener una hoja de datos detallada.
Nota: Consulte nuestro catálogo para más modelos similares según su solicitud.
Aplicaciones
Xi'an Elite Electronics se especializa en soluciones de interconexión sistemática para industrias exigentes, incluidas:
- Sistemas aeroespaciales y de aviación
- Equipo de navegación y radar
- Sistemas de comunicación
- Instrumentos de medición
- Aplicaciones electrónicas
Embalaje y envío
Cada conector SMPM de desactivación completa de conectores RF aeroespaciales está cuidadosamente empaquetado para garantizar la protección durante el transporte:
Utilizamos servicios de mensajería confiables para la entrega rápida, proporcionando a los clientes información de seguimiento al envío.
