Conectores herméticamente sellados y recubiertos de oro 9 pines JMC-271
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Cabecera de varios pines de vidrio a metal | El pin: | 9 pines |
|---|---|---|---|
| El revestimiento: | Revestidos de oro | Impedancia: | Las demás |
| Material de las alfileras: | Kovar 4J29 | Material de las cáscaras: | Kovar 4J29 |
| Vidrio: | 7052,7070 | Hermecity: | <1> |
| Resaltar: | empalmes eléctricos sellados herméticamente,mini conector del rf |
||
9 pines encabezados de varios pines conector hermético de vidrio a metal recubierto de oro
Sellos herméticos de vidrio a metal de retroalimentación RF/DC /Cabeceras de varios pines/ConectorTambién se llamaDe aceroSe utilizan principalmente para transmitir señales de microondas, señales de potencia y señales de control entre módulos y módulos, módulos y componentes con requisitos de sellado de gas.Son uno de los componentes más críticos en los componentes de sellado.
El vidrio con baja constante dieléctrica y baja pérdida dieléctrica se utiliza como material aislante y de soporte.Las demás aleacionesEl conductor central tiene una variedad de estilos de terminación como unión de alambre de oro, soldadura y apareamiento, etc.Los aislantes de vidrio son pequeños., ligeros, herméticos, de alta fiabilidad y han sido ampliamente utilizados en las industrias de fabricación de electrónica en los últimos años.
Catálogo de sellos herméticos de vidrio a metal.pdf
Especificación:
| Nombre del producto | De vidrio a metalCabeceras de varios pines |
| Impedancia | otras |
| El tipo | 9 pines |
| Las filas | 1 línea |
| El color | con un contenido de aluminio superior a 10 ppm |
| Materiales para carcasas y alfileres | Kovar 4J29 |
|
Material de vidrio
Color de vidrio
|
Tipo 7050 o 7070
Verde o blanco
|
| Rango de frecuencia | No incluido |
| VRSR | No incluido |
| Resiste el voltaje | ≥ 300 V |
|
Hermeciedad Tasa de filtración |
< 1,01325 X 10- ¿ Qué pasa?Pa*cm3/s Se trata de los siguientes:-9 añosel valor de las emisiones de CO2 < 1 x 10-9 añosEn el caso de los vehículos de la categoría M1, el valor de los valores de referencia se calculará de acuerdo con el punto 3. |
| Resistencia al aislamiento | ≥2000MΩ para un solo pin, ≥1000MΩ para varios pines, |
| Temperatura de funcionamiento | -65°C~+260°C |
Dibujo de contorno del JMC-271:
| Número de modelo. | A. No | B. El trabajo | C. Las | D | - ¿ Por qué? | F: el precio | G. | H. | Número del pin | Número de fila | Terminado |
| El JMC-271 | 8 | 3 | 1.5 | 22.5 | 1.5 | 2.54 | 0.6 | 0 | 9 | 1 | Saldado |

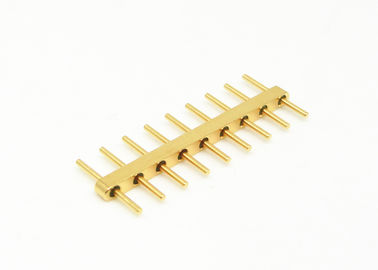

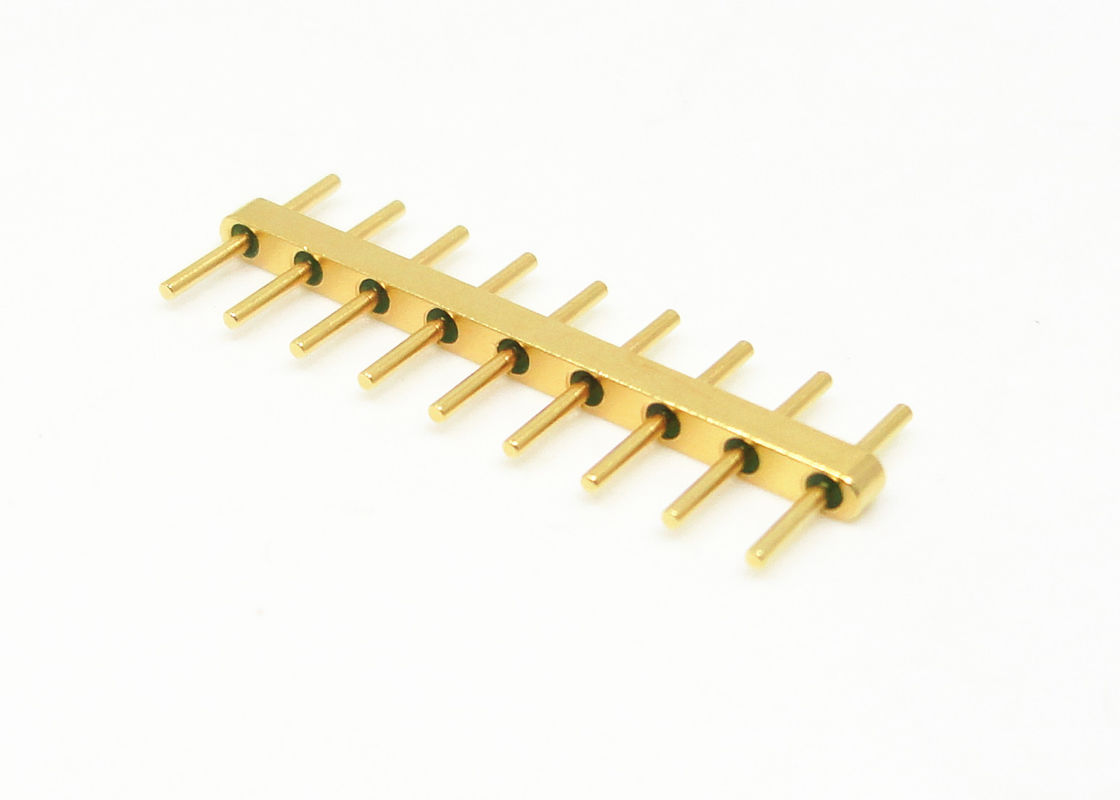

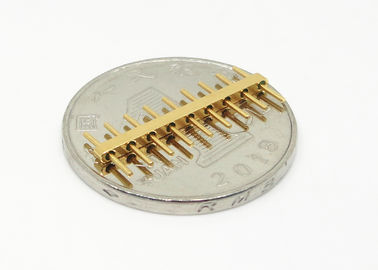

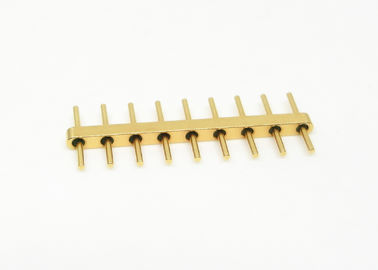

Imagen de la JMC-271
Características:
- Es pequeño.
- de peso ligero
- Es hermético.
- Calidad estable y alta fiabilidad
-conductor interno: método de unión, soldadura y acoplamiento de alambre de oro a elección
Aplicación:
Amplia gama de aplicaciones de paquetes electrónicos, contramedidas electrónicas, satélites, misiles, radar y otros en el ejército, aviónica, aeroespacial y automotriz archivado.Productos de ondas milimétricas.
Ventajas:
- Grado militar con 1,27um de oro.
- Es muy estricto.Control de las tolerancias
-Diseño estándar y personalizado para elegir.
- Muy alto.productos y servicios rentables
- Grandes existencias para tamaños estándar
- Entrega rápida para productos personalizados
Productos relacionados:
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 100.000 tipos deConectores herméticos de vidrio a sello metálico,Si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus datos.
