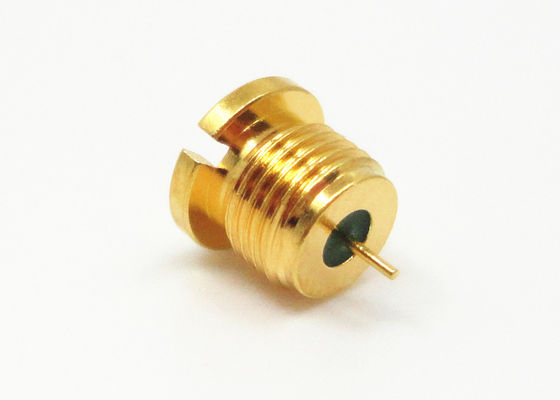

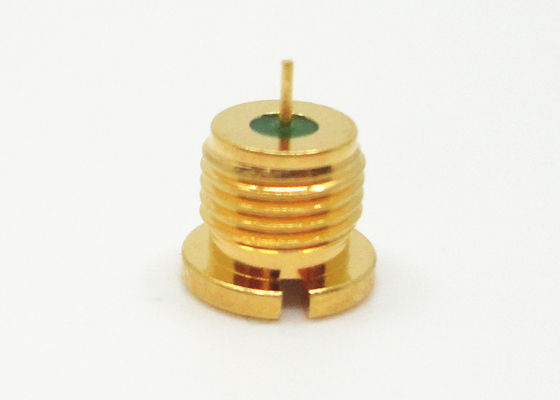

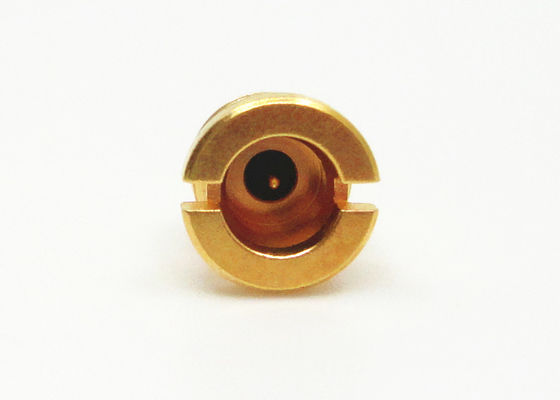

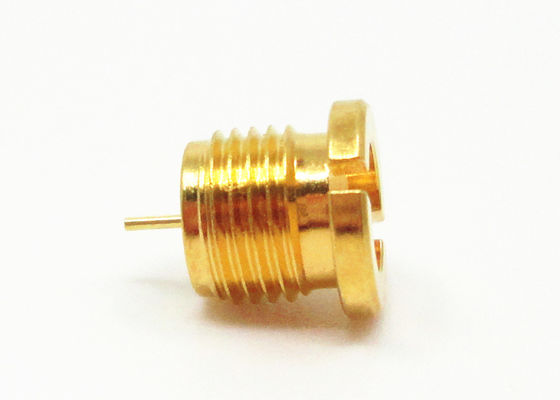

Conector RF SMP Roscado/Mamparo Chapado en Oro Kovar Sellado Herméticamente Tipo Macho
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre de producto: | Varón sellado herméticamente de SMP Hilo-en el conector del soporte | Método del soporte: | Hilo-en el soporte |
|---|---|---|---|
| Impedancia: | 50Ω | Género: | Varón |
| Gama de frecuencia: | DC~40GHz | Vidrio: | 7052 7070 |
| Material de Shell: | Kovar 4j29 | Hermecity: | <1> |
| Resaltar: | Conector RF SMP Chapado en Oro Kovar,Conector masculino SMP herméticamente sellado,Conector RF SMP Roscado de Mamparo |
||
Varón de SMP Hilo-en/estilo del tabique hermético al conector de acero inoxidable recto del RF de la microcinta
SMP es una clase de pequeño allanamiento o de tipo rápido conector coaxial del RF, que tiene las características del funcionamiento sísmico tamaño pequeño, ligero, bueno y de la banda de trabajo ancha. Actúa en las frecuencias hasta 30GHz (nuestros productos del conector de SMP puede alcanzar 40GHz) y el enchufe viene en tres formas del interfaz - tarjeta llena, tarjeta del límite y agujero óptico (que incluyen con el freno). El montaje del PWB, el montaje del cable, y los adaptadores de la serie proporcionan las soluciones de la interconexión para el tablero-a-tablero, el enchufe ciego, y los usos del estante y del panel mientras que mantiene densidad del paquete. Conveniente para la instalación con alta confiabilidad y requisitos intensivos modulares.
Especificación
| Características eléctricas | ||
| Impedancia | 50Ω | |
| Gama de frecuencia | DC~40GHz | |
| Voltaje clasificado | 170VRMS* | |
| Resistencia de aislamiento | ≥2000MΩ | |
| Voltaje-resistencia de los dieléctricos | 500VRMS* | |
| Resistencia de centro | Conductor externo | ≤4mΩ |
| Conductor de centro | ≤26mΩ | |
| VSWR | ≤1.3 | |
| Características materiales y mecánicas | ||
| Conductor de centro | Varón | Sn-p de bronce, oro plateado |
| Hembra | Bronce de berilio, oro plateado | |
| Contacto elástico | Bronce de berilio | Oro plateado |
| Shell y otras piezas de metal | Acero inoxidable de cobre amarillo | Estabilización plateada oro |
| Aisladores | Sintering/PTFE/PEI de cristal | |
| Tarifa hermética de la salida del producto | 1.01325×10-3Pa·cm3/s | |
Dibujo detallado
| Modelo no. | Interfaz | Nota |
| SMP (M) - JHD14G | muesca limitada | deepth 2.79m m del interfaz, hermético |
| SMP (M) - JHD14G-S | diámetro interior liso | deepth 2.79m m del interfaz, hermético |
| SMP (M) - JHD14G-S2 | Mitón del colector | deepth 2.79m m del interfaz, hermético |
| SMP (M) - JYD14-F | Muesca llena |
deepth 2.79m m del interfaz, hermético |
NOTA:
Tenemos sobre 1.000 tipos de conector sellado herméticamente de SMP para la opción, si el producto que usted está utilizando no se encuentra, nos entra en contacto con por favor para los catologs completos. Se aceptan las dimensiones de encargo.
Usos
- antena
- de banda ancha
- Telecomunicaciones
- Instrumentación
- Organizado - antena de arsenal
- Tablero para subir a la interconexión
Características:
* capacidad de soportar el desalineamiento radial/axial
* configuraciones del conector del Tablero-soporte, reemplazables en el terreno, de las balas, herméticas, y del cable
* conectores de encargo disponibles
