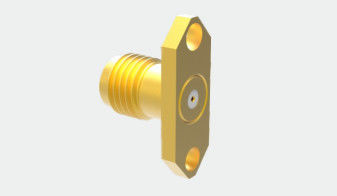

Conector RF coaxial hembra SMA de latón chapado en oro para aplicación aeroespacial
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | SMA RF Conector coaxial | El revestimiento: | Revestidos de oro |
|---|---|---|---|
| Sexo: | Mujeres | Impedancia: | 50Ω |
| Frecuencia: | CC~18 GHz | Duración de vida: | 500 ciclos |
| Aplicación: | Comunicación | El material: | Las demás |
| Nombre del producto: | Conector coaxial de SMA RF | ||
| Resaltar: | Conector SMA de latón chapado en oro,Conector coaxial femenino del RF,conector RF para el sector aeroespacial |
||
Conector RF coaxial hembra SMA de latón chapado en oro para aplicación aeroespacial
La serie SMA de conectores coaxiales de RF se celebra por su diseño compacto y su rendimiento de alta frecuencia, operando eficientemente hasta 18 GHz. Ofrecen una gama de ventajas, que incluyen un factor de forma pequeño, un ancho de banda extenso, propiedades mecánicas y eléctricas superiores y una conectividad confiable. Estas características los han establecido como uno de los tipos de conectores coaxiales de RF más utilizados. Se utilizan ampliamente en sectores como el aeroespacial, marítimo y muchos otros campos.
Especificación:
Nota: Los datos específicos del modelo se basan en los datos de la hoja de especificaciones del producto.
| Características Eléctricas | |||
| Impedancia | 50Ω | ||
| Rango de Frecuencia | 0.3ZHz-18GHz | ||
| Resistencia dieléctrica al voltaje | 1000VRMS | ||
| Resistencia de Aislamiento | ≥5000MΩ(DC:500V) | ||
| Resistencia del Centro | Conductor Central | ≤3.0mΩ | |
| Conductor Exterior | ≤2.0mΩ | ||
| Material y Características Mecánicas | |||
| Fijación del contacto central | ≥26.7 | ||
| Durabilidad | 500 veces | ||
| Retención del Cable | Fuerza mínima de retención del cable | ||
| Temperatura | -55°C~+125°C | ||

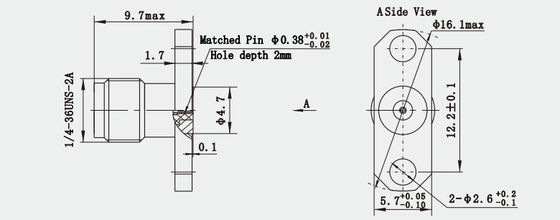

Dibujo de Contorno:(mm)
Características:
1. Estructura Mecánica Precisa: - El diseño estructural preciso asegura que la conexión roscada del conector sea firme y confiable, evitando que se afloje bajo condiciones de vibración o impacto. Mientras tanto, los pines y enchufes del conector se mecanizan con alta precisión para garantizar un buen contacto eléctrico. - Con cierta resistencia mecánica, pueden soportar el estrés mecánico durante la instalación y el uso y no se dañan fácilmente.
2. Estricto Control de Calidad e Inspección: - El proceso de producción sigue un estricto sistema de gestión de calidad, y cada paso de producción se inspecciona y controla rigurosamente para garantizar que la calidad y el rendimiento de los productos cumplan con los estándares aeroespaciales. Por ejemplo, el rendimiento eléctrico, el rendimiento mecánico y la adaptabilidad ambiental de los conectores se probarán y verificarán a fondo. - Se llevarán a cabo una serie de pruebas de confiabilidad, como pruebas de ciclo de temperatura, pruebas de vacío térmico, pruebas de vibración, pruebas de impacto mecánico, etc., antes de salir de fábrica para simular el entorno espacial y evaluar los conectores.
Aplicación:
1. Misiones de sondas espaciales:
Conexión interna del detector: en detectores de espacio profundo, los conectores SMA se pueden usar para conectar equipos de comunicación internos del detector, instrumentos científicos, etc., para adaptarse a una variedad de condiciones adversas en el entorno espacial, como cambios de alta y baja temperatura, entorno de vacío, radiación, etc.
Conexión de comunicación con la Tierra: la sonda necesita comunicarse con la Tierra, y el conector SMA juega un papel clave en el subsistema de comunicación de la sonda para garantizar que la sonda pueda transmitir los datos recopilados a la Tierra a tiempo.
2. Campo Espacial Comercial:
Internet Satelital: En proyectos comerciales de Internet satelital, se necesita desplegar una gran cantidad de satélites en el espacio, los conectores SMA se utilizan para las conexiones de comunicación entre satélites y entre satélites y puertas de enlace terrestres para admitir la transmisión de datos de alta velocidad.
Instalaciones de Turismo Espacial: En futuras instalaciones relacionadas con el turismo espacial, como los sistemas de comunicación y entretenimiento dentro de la cápsula espacial, también pueden ser necesarios conectores SMA para conectar equipos de RF relacionados.
Catálogo de Productos:
Serie 1.85
Serie 2.4 Serie SMPM
Serie 2.92 Serie SMPM
Serie SMP Serie SMPM
Productos con Aislante de Vidrio
Adaptador de Guía de Onda Coaxial
NOTA:
Tenemos más de 10,000 tipos de
Conector SMA
, si no encuentra el conector que está utilizando, contáctenos con sus detalles.
