SMA Conector coaxial RF de bronce de bronce de 2 agujeros para aplicaciones aeroespaciales
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | SMA RF Conector coaxial | Platación: | Revestidos de oro |
|---|---|---|---|
| Sexo: | Mujeres | Impedancia: | 50Ω |
| Frecuencia: | CC~18 GHz | Duración de vida: | 500 ciclos |
| Aplicación: | Comunicación | El material: | Las demás |
| Nombre del producto: | Conector coaxial de SMA RF | ||
| Resaltar: | Conector de brida SMA hembra de 2 orificios,Conector coaxial de RF de latón Aeroespacial,Conector de brida SMA Aplicación Aeroespacial |
||
Conector coaxial de RF con brida SMA hembra de 2 orificios de latón para aplicaciones aeroespaciales
La serie SMA de conectores coaxiales de RF es reconocida por su diseño compacto y su excelente rendimiento de alta frecuencia, operando eficientemente hasta 18 GHz. Ofrecen numerosos beneficios, incluyendo un factor de forma pequeño, amplio ancho de banda, propiedades mecánicas y eléctricas superiores, y conectividad confiable. Estas características los han convertido en uno de los tipos de conectores coaxiales de RF más utilizados. Se emplean extensamente en industrias como la aeroespacial, marítima y muchas otras.
Especificación:
Nota: Los datos específicos del modelo se basan en los datos de la hoja de especificaciones del producto.
| Características Eléctricas | |||
| Impedancia | 50Ω | ||
| Rango de Frecuencia | 0.3ZHz-18GHz | ||
| Voltaje de resistencia dieléctrica | 1000VRMS | ||
| Resistencia de Aislamiento | ≥5000MΩ(DC:500V) | ||
| Resistencia del Centro | Conductor Central | ≤3.0mΩ | |
| Conductor Exterior | ≤2.0mΩ | ||
| Características de Material y Mecánicas | |||
| Fijación del contacto central | ≥26.7 | ||
| Durabilidad | 500 veces | ||
| Retención del Cable | Fuerza mínima de retención del cable | ||
| Temperatura | -55°C~+125°C | ||

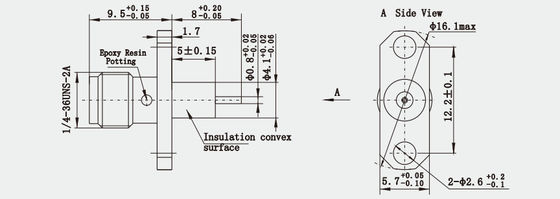

Dibujo de Contorno:(mm)
Características:
- Diseño Mecánico Preciso: - La ingeniería precisa del conector asegura una conexión roscada firme y confiable, evitando cualquier aflojamiento bajo condiciones de vibración o impacto. Adicionalmente, los pines y enchufes del conector se fabrican con estándares de alta precisión para garantizar un contacto eléctrico óptimo. - Estos conectores poseen una resistencia mecánica significativa, lo que les permite soportar las tensiones encontradas durante la instalación y el uso sin sufrir daños fácilmente.
- Control de Calidad y Pruebas Rigurosas: - El proceso de fabricación se adhiere a un estricto sistema de gestión de calidad, con cada fase de producción sometida a una inspección y control meticulosos para asegurar que la calidad y el rendimiento del producto cumplan con los estándares aeroespaciales. Por ejemplo, las propiedades eléctricas y mecánicas, así como la adaptabilidad ambiental de los conectores, se someten a pruebas y verificación exhaustivas.
- Alta Fiabilidad: - El rendimiento estable en temperaturas extremas, humedad, vibración, impacto y otros entornos hostiles asegura que el conector mantenga una excelente conectividad incluso bajo las complejas condiciones experimentadas por las naves espaciales en el espacio. Por ejemplo, algunos conectores SMA de grado aeroespacial pueden operar en rangos de temperatura de -55 °C a 125 °C, y soportar altas aceleraciones e intensos choques vibratorios. - La resistencia superior a la corrosión ayuda a abordar la posible exposición a sustancias o entornos corrosivos en el espacio, extendiendo así la vida útil de los conectores.
Aplicación:
- Interconexión de Equipos de Medición y Control: Los conectores SMA se emplean para conectar radares, dispositivos de telemetría y otros equipos dentro de estaciones de medición y control en tierra. Estos componentes requieren conexiones de RF con antenas, procesadores de señales y más para facilitar el seguimiento, la medición y el control de las operaciones de las naves espaciales.
- Interconexión de Señales de Sensores: Ciertos sensores emiten sus señales como señales de RF; los conectores SMA pueden conectar estos sensores con circuitos de procesamiento de señales, permitiendo la transmisión de la información detectada por los sensores.
- Interconexión Interna de Detectores: En sondas de espacio profundo, los conectores SMA se utilizan para interconectar los sistemas de comunicación internos y los instrumentos científicos del detector. Están diseñados para soportar diversas condiciones adversas en el entorno espacial, incluyendo fluctuaciones extremas de temperatura, vacío, radiación y más.
Catálogo de Productos:
Serie 1.85
Serie 2.4 Serie SMPM series
Serie 2.92 Serie SMPM series
Serie SMP seriesSerie SMPM series
Productos con Aislante de Vidrio
Adaptador de Guía de Onda Coaxial
NOTA:
Tenemos más de 10,000 tipos de
Conector SMA
, si no encuentra el conector que está utilizando, contáctenos con sus detalles.
