Conector RF coaxial hembra SMA de bronce de berilio de grado aeroespacial de latón
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | SMA RF Conector coaxial | El revestimiento: | Revestidos de oro |
|---|---|---|---|
| Sexo: | Mujeres | Impedancia: | 50Ω |
| Frecuencia: | CC~18 GHz | Duración de vida: | 500 ciclos |
| Aplicación: | Comunicación | El material: | Las demás |
| Nombre del producto: | Conector coaxial de SMA RF | ||
| Resaltar: | Conector RF hembra SMA de latón,Conector RF aeroespacial de bronce de berilio,Conector coaxial femenino del RF |
||

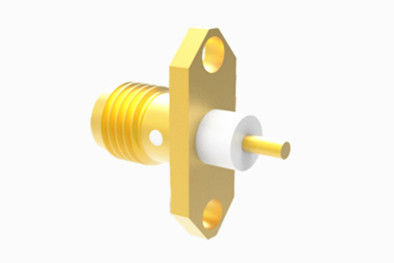

Conector RF coaxial hembra de bronce de berilio de grado aeroespacial SMA de latón
La serie SMA de conectores coaxiales de RF es reconocida por su tamaño compacto y su excepcional rendimiento de alta frecuencia, funcionando eficazmente hasta 18 GHz. Ofrecen numerosos beneficios, incluyendo un factor de forma pequeño, amplio ancho de banda, excelentes características mecánicas y eléctricas, y conectividad confiable. Estos atributos los han convertido en uno de los tipos de conectores coaxiales de RF más utilizados. Encuentran amplias aplicaciones en industrias como la aeroespacial, marítima y muchas otras.
Especificación:
Nota: Los datos específicos del modelo se basan en los datos de la hoja de especificaciones del producto.
| Características Eléctricas | |||
| Impedancia | 50Ω | ||
| Rango de Frecuencia | 0.3ZHz-18GHz | ||
| Resistencia al voltaje dieléctrico | 1000VRMS | ||
| Resistencia de Aislamiento | ≥5000MΩ(DC:500V) | ||
| Resistencia del Conductor Central | Conductor Central | ≤3.0mΩ | |
| Conductor Exterior | ≤2.0mΩ | ||
| Material y Características Mecánicas | |||
| Fijación del contacto central | ≥26.7 | ||
| Durabilidad | 500 veces | ||
| Retención del Cable | Fuerza mínima de retención del cable | ||
| Temperatura | -55°C~+125°C | ||

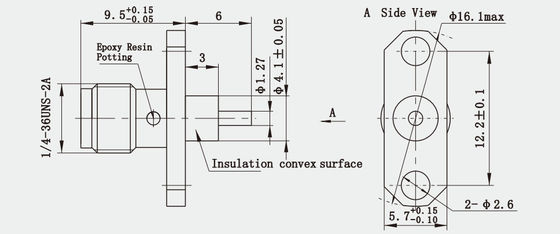

Dibujo de Contorno:(mm)
Características:
- Alta Fiabilidad: Los conectores coaxiales de RF aeroespaciales deben cumplir requisitos ambientales rigurosos como baja temperatura, alta temperatura, vacío, radiación, etc. Estos conectores deben ser capaces de soportar cambios extremos de temperatura y entornos de vacío, manteniendo un rendimiento estable en entornos de fuerte radiación.
- Alto Rendimiento: Los conectores coaxiales de RF de grado aeroespacial suelen tener excelentes propiedades mecánicas, eléctricas y ambientales. Esto significa que mantienen una buena integridad de la señal y baja pérdida en transmisiones de alta frecuencia.
- Diseño de Precisión: El diseño de los conectores coaxiales de RF aeroespaciales requiere la consideración de una variedad de factores, incluyendo el diseño estructural, el diseño de fiabilidad y el proceso de realización. Por ejemplo, para mejorar su fiabilidad inherente, el diseño tomará medidas desde el diseño térmico, la prevención de la corrosión y el diseño de envejecimiento.
Aplicación:
- Sistemas de Comunicación: Los vehículos aeroespaciales requieren transmisión de datos en tiempo real con estaciones terrestres, lo que exige conectores que puedan mantener una transmisión de señal estable en entornos extremos. Los conectores coaxiales de RF de grado aeroespacial garantizan la integridad de la señal y la baja pérdida, lo cual es fundamental para mantener las comunicaciones de las naves espaciales.
- Sistemas de Navegación: Los sistemas de posicionamiento y navegación de las naves espaciales requieren una precisión extrema, y cualquier pequeña interferencia de señal puede provocar errores de navegación. Los conectores coaxiales de RF de grado aeroespacial ayudan a minimizar la interferencia de la señal y mejorar la precisión de los sistemas de navegación a través de su rendimiento eléctrico superior.
Catálogo de Productos:
Serie 1.85
Serie 2.4 Serie SMPM
Serie 2.92 Serie SMPM
Serie SMP Serie SMPM
Productos con Aislante de Vidrio
Adaptador de Guía de Onda Coaxial
NOTA:
Tenemos más de 10,000 tipos de
Conector SMA
, si no encuentra el conector que está utilizando, por favor contáctenos con sus detalles.
