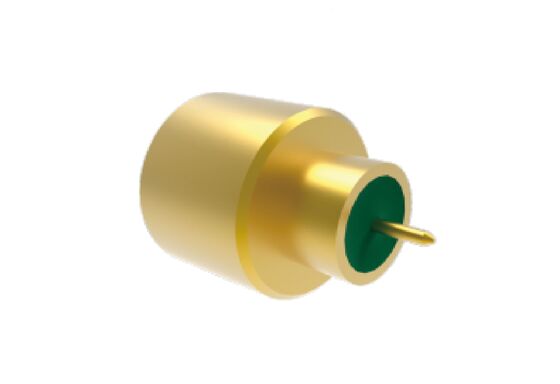

50Ω 40GHz Conector de conector masculino SMP herméticamente sellado para conectores RF aeroespaciales de soldadura de PCB con baja IL
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conectores RF aeroespaciales de mamparo SMP | Modelo: | SMP(M)-JHD432-S |
|---|---|---|---|
| Rango de frecuencia: | 0.3 MHz-40 GHz | Impedancia: | 50Ω |
| DWV: | 500V | Resistencia de aislamiento: | ≥5000MΩ |
| Director central: | ≤6mΩ; Aleación Kovar, chapada en oro. | Conductor exterior: | ≤3mΩ; Aleación Kovar, chapada en oro. |
| Tasa de fuga: | < 1,01325 X 10-3 Pa·cm3/s | Aisladores: | Vaso |
| VSWR: | ≤ 135 | Pérdida de inserción: | ≤0,4 dB |
| Temperatura: | -55°C ~ 125°C | Durabilidad: | 500 ciclos |
| Resaltar: | Conector de conexión masculino de 50Ω SMP,Conector RF hermético sellado de 40 GHz,conector de soldadura de PCB con baja pérdida de inserción |
||
Conector macho SMP sellado hermético de 50Ω y 40 GHz para soldadura en PCB, conectores RF aeroespaciales con baja IL
La serie SMP es un conector RF aeroespacial miniatura de acoplamiento a presión. Presenta un tamaño compacto, peso ligero y un amplio ancho de banda de frecuencia de operación, con una frecuencia máxima de operación de hasta 40 GHz.El conector macho SMP presenta tres tipos de interfaz: retención completa, retención limitada y paso liso. Soporta interconexión de acoplamiento ciego y permite el flotado axial y radial de la estructura de conexión. Como uno de los conectores coaxiales de RF más utilizados, es adecuado para la transmisión de señales de RF y microondas, así como para escenarios de instalación densa modular. Se aplica extensamente en sistemas montados en vehículos, montados en barcosy montados en satélitesaplicación
.
- Características de diseño SMP de conectores RF aeroespaciales
- Diseño compacto
- Operación en banda de frecuencia hasta 40 GHz
- Construcción robusta para fiabilidad, tornillo de panel M5x0.5-6g
- Disponible en múltiples configuraciones: opciones de montaje recto, en ángulo recto, de panel, en PCB y con brida
Bajo VSWR y pérdida de inserción
Interfaz de conectores RF aeroespaciales SMP
Conector macho SMP sellado hermético para soldadura en PCB Modelo No.: SMP(M)-JHD432-S (Tipo de paso liso)
Tipo similar: Conector macho SMP sellado hermético para soldadura en PCB SMP(M)-JHD169-F (Tipo de retención completa)
Nota: Consulte nuestro catálogo para ver más modelos similares según su aplicación.
Aplicaciones
- Xi'an Elite Electronics se especializa en soluciones de interconexión sistemática para industrias exigentes, incluyendo:
- Sistemas aeroespaciales y de aviación
- Equipos de navegación y radar
- Sistemas de comunicación
- Instrumentos de medición
Aplicaciones electrónicas
