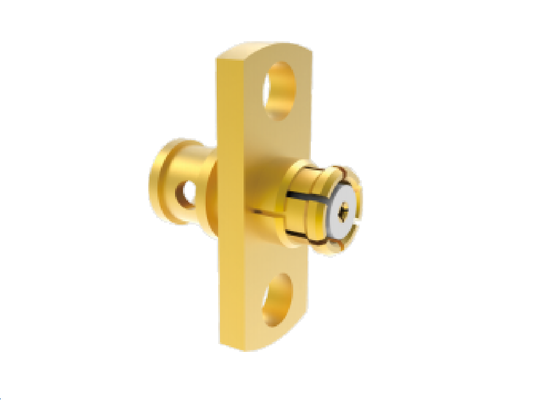

conectores aeroespaciales del RF del reborde del agujero de 50Ω 18GHz SMP Jack 2 que se acoplan para el cable CXN3506
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conectores RF aeroespaciales SMP | Modelo: | SMP-KF506-25 |
|---|---|---|---|
| Rango de frecuencia: | 0,3MHz-18GHz | Impedancia: | 50Ω |
| DWV: | 500V | Resistencia de aislamiento: | ≥5000MΩ |
| Director central: | ≤6mΩ; Aleación de cobre, chapada en oro. | Conductor exterior: | ≤3mΩ; Aleación de cobre, chapada en oro. |
| Aisladores: | PTFE | Cable de apareamiento: | CNX3506 |
| VSWR: | ≤1,3 | Pérdida de inserción: | ≤0,4 dB |
| Temperatura: | -55°C ~ 125°C | Durabilidad: | 500 ciclos |
| Resaltar: | Conector RF SMP de 50Ω 18GHz,Conector de brida aeroespacial de 2 agujeros,Conector SMP para el cable CXN3506 |
||
50Ω 18GHz SMP Jack 2 agujeros de brida Conectores RF aeroespaciales para el cable CXN3506
Como componentes de interconexión coaxial de RF en miniatura de primer nivel, los conectores de la serie SMP se destacan por su diseño compacto y su amplia cobertura de frecuencia que alcanza un rango de operación máximo de 40 GHz.Diferente de los conectores RF roscados tradicionales, adopta una estructura de acoplamiento sin esfuerzo con tres tipos de bloqueo distintos para satisfacer diversas demandas de sujeción.compensando eficazmente la desviación del ensamblaje en múltiples direccionesCon una adaptabilidad excepcional para el diseño de módulos densos, estos conectores de alta frecuencia garantizan una transmisión de señal de microondas de baja pérdida, ampliamente adoptada en la comunicación montada en vehículos.equipos de radar y de comunicación aeroespacial por satélite para conexión estable en entornos adversos.
Características de diseño SMP de los conectores RF aeroespaciales
- Diseño compacto
- Funcionamiento en banda de frecuencia hasta 40 GHz
- Construcción robusta para la fiabilidad
- Disponible en múltiples configuraciones: recta, ángulo recto, mamparo, PCB y opciones de montaje de bridas
- Baja VSWR y pérdida de inserción
Interfaz de los conectores RF aeroespaciales SMP
50Ω 18GHz SMP Jack 2 Holes Flange Conectores de RF aeroespaciales para el cable CXN3506, MF108A
Número de modelo: SMP-KF506-25 (cable OD2,3 mm)
50Ω 18GHz SMP Conectores RF femeninos rectos aeroespaciales para el cable CXN3506, MF108A
Número de modelo: SMP-K506-45 (cable OD2,3 mm)
Nota: Consulte nuestro catálogo para más modelos similares según su solicitud.
Aplicaciones
Xi'an Elite Electronics se especializa en soluciones de interconexión sistemática para industrias exigentes, incluidas:
- Sistemas aeroespaciales y de aviación
- Equipo de navegación y radar
- Sistemas de comunicación
- Instrumentos de medición
- Aplicaciones electrónicas
Embalaje y envío
Cada conector de cable SMP.086 conector RF aeroespacial está cuidadosamente empaquetado para garantizar la protección durante el transporte:
Utilizamos servicios de mensajería confiables para la entrega rápida, proporcionando a los clientes información de seguimiento al envío.
Para obtener información adicional sobre modelos de productos similares, consulte nuestro catálogo o póngase en contacto con nuestro equipo de ventas en:
Las acciones de los Estados miembros deben tener un impacto positivo en el desarrollo de la seguridad y la seguridad de las empresas.
Las acciones de los Estados miembros deben tener un impacto positivo en el desarrollo de la seguridad y la seguridad de las empresas.
