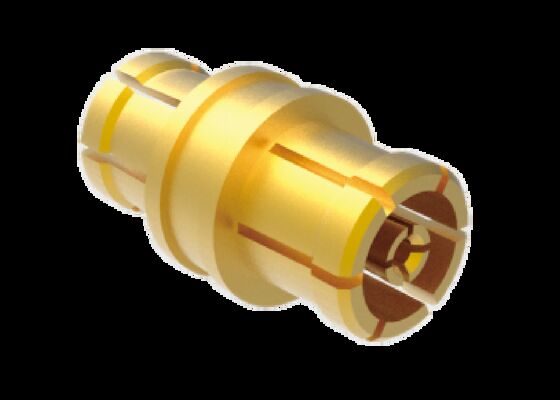

50Ω 40GHz SMPM Jack a los conectores aeroespaciales del RF del adaptador de Jack con pérdida de inserción baja
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conectores RF aeroespaciales hembra a hembra SMPM | Modelo: | SSMP-KK31 |
|---|---|---|---|
| Rango de frecuencia: | 0.3 MHz-40 GHz | Impedancia: | 50Ω |
| DWV: | 500V | Resistencia de aislamiento: | ≥5000MΩ |
| Director central: | ≤8mΩ; Aleación de cobre, chapada en oro. | Conductor exterior: | ≤3,5 mΩ; Aleación de cobre, chapada en oro. |
| Aislante: | PTFE3, PTFE | VSWR: | ≤1,3 |
| Pérdida de inserción: | ≤0,3dB | Temperatura: | -55°C ~ 125°C |
| Durabilidad: | 500 ciclos | ||
| Resaltar: | Conector RF SMPM de 40 GHz,adaptador RF aeroespacial de 50 Ω,conector SMPM de baja pérdida de inserción |
||
Adaptador SMPM Jack a Jack de 50Ω y 18 GHz para Conectores RF Aeroespaciales con Baja Pérdida de Inserción
La serie de conectores SMPM es un conector coaxial de RF subminiatura de acoplamiento a presión. Presenta un tamaño compacto (más pequeño que la serie SMP), peso ligero y un amplio ancho de banda de frecuencia operativa, con una frecuencia operativa máxima de hasta 50 GHz.El conector macho está disponible en dos tipos de interfaz: con retención completa y de orificio liso. Su interconexión de acoplamiento ciego permite el flotado axial y radial de la estructura de acoplamiento.Es adecuado para la transmisión de señales de RF y microondas, así como para aplicaciones de montaje denso modular, y se utiliza ampliamente en campos de sistemas montados en vehículos, barcos y satélites.
Características de Diseño de los Conectores RF Aeroespaciales SMPM
- Diseño compacto
- Operación en banda de frecuencia hasta 40 GHz
- Construcción robusta para fiabilidad
- Disponible en múltiples configuraciones: opciones de montaje recto, en ángulo recto, bulkhead, PCB y brida
- Bajo VSWR y baja pérdida de inserción
Interfaz de los Conectores RF Aeroespaciales SMPM
Adaptador SMPM Jack a Jack de 50Ω y 40 GHz para Conectores RF Aeroespaciales con Baja Pérdida de Inserción
Número de modelo: SMPM-KK31, con longitud de adaptador SMPM = 5
Otros adaptadores SMPM Jack a Jack de Conectores RF Aeroespaciales de diferente longitud:
| Número de modelo | Longitud de los adaptadores SMP Jack a Jack | OD de SMPM |
| SSMP-KK31 | 5 mm | 2.75 mm |
| SSMP-KK41 | 4 mm | 2.6 mm |
| SSMP-KK170 | 4.55 mm | 2.75 mm |
| SSMP-KK171 | 3.8 mm | 2.6 mm |
| SSMP-KK204 | 6 mm | 2.79 mm |
| SSMP-KK216 | 6.9 mm | 3.5 mm |
| SSMP-KK326 | 11.7 mm | 2.5 mm |
Nota: Póngase en contacto con ventas libremente para obtener una hoja de datos detallada.
Nota: Consulte nuestro catálogo para ver más modelos similares según su aplicación.
Aplicaciones
Xi'an Elite Electronics se especializa en soluciones de interconexión sistemática para industrias exigentes, incluyendo:
- Sistemas aeroespaciales y de aviación
- Equipos de navegación y radar
- Sistemas de comunicación
- Instrumentos de medición
- Aplicaciones electrónicas
Embalaje y envío
Cada conector RF aeroespacial adaptador SMPM se empaqueta cuidadosamente para garantizar la protección durante el transporte:
Utilizamos servicios de mensajería fiables para entregas puntuales, proporcionando a los clientes información de seguimiento tras el envío.
