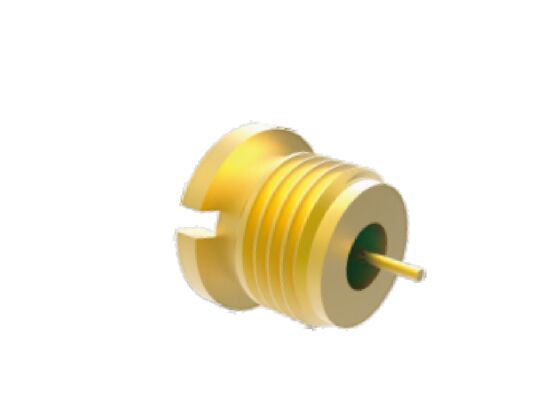

50Ω 40GHz SMP herméticamente sellado Conector de mampara de enchufe masculino Conectores RF aeroespaciales con baja pérdida de inserción
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conectores RF aeroespaciales de mamparo SMP | Modelo: | SMP(M)-JYD14G |
|---|---|---|---|
| Rango de frecuencia: | 0.3 MHz-40 GHz | Impedancia: | 50Ω |
| DWV: | 500V | Resistencia de aislamiento: | ≥5000MΩ |
| Director central: | ≤6mΩ; Aleación Kovar, chapada en oro. | Conductor exterior: | ≤3mΩ; Aleación Kovar, chapada en oro. |
| Tasa de fuga: | < 1,01325 X 10-3 Pa·cm3/s | Aisladores: | Vaso |
| VSWR: | ≤ 135 | Pérdida de inserción: | ≤0,4 dB |
| Temperatura: | -55°C ~ 125°C | Durabilidad: | 500 ciclos |
| Resaltar: | Conector de conexión masculino SMP de 50Ω 40GHz,conector de RF aeroespacial hermético sellado,conector de mamparo de baja pérdida de inserción |
||
50Ω 40GHz SMP Conector de mampara de enchufe masculino Conectores RF aeroespaciales con baja pérdida de inserción
La serie SMP es un conector coaxial de RF de empuje en miniatura. Cuenta con tamaño compacto, peso ligero y ancho de banda de frecuencia de operación amplio, con una frecuencia de operación máxima de hasta 40 GHz.El enchufe SMP presenta tres tipos de interfaz: desactivación completa, desactivación limitada y conducción lisa.Apoya la interconexión ciega y permite la flotación axial y radial de la estructura de conexión.Es adecuado para la transmisión de señales de RF y microondas, así como para escenarios de instalación densos modularesSe aplica ampliamente en vehículos y barcos. y por satéliteaplicación.
Características de diseño SMP de los conectores RF aeroespaciales
- Diseño compacto
- Funcionamiento en banda de frecuencia hasta 40 GHz
- Construcción robusta para la fiabilidad, tornillo de mamparo M5x0.5-6g
- Disponible en múltiples configuraciones: recta, ángulo recto, mamparo, PCB y opciones de montaje de bridas
- Baja VSWR y pérdida de inserción
Interfaz de los conectores RF aeroespaciales SMP
El número de modelo del conector de mamparo masculino SMP hermético sellado: SMP ((M) -JYD14G
Tipo similar: conector de mamparo masculino hermético sellado SMP SMP ((M) -JYD150
Nota: Consulte nuestro catálogo para más modelos similares según su solicitud.
Aplicaciones
Xi'an Elite Electronics se especializa en soluciones de interconexión sistemática para industrias exigentes, incluidas:
- Sistemas aeroespaciales y de aviación
- Equipo de navegación y radar
- Sistemas de comunicación
- Instrumentos de medición
- Aplicaciones electrónicas
Embalaje y envío
Cada conector de SMP Aerospace RF Connector está cuidadosamente empaquetado para garantizar la protección durante el transporte:
Utilizamos servicios de mensajería confiables para la entrega rápida, proporcionando a los clientes información de seguimiento al envío.
Para obtener información adicional sobre modelos de productos similares, consulte nuestro catálogo o póngase en contacto con nuestro equipo de ventas en:
