Datos del producto:
Pago y Envío Términos:
|

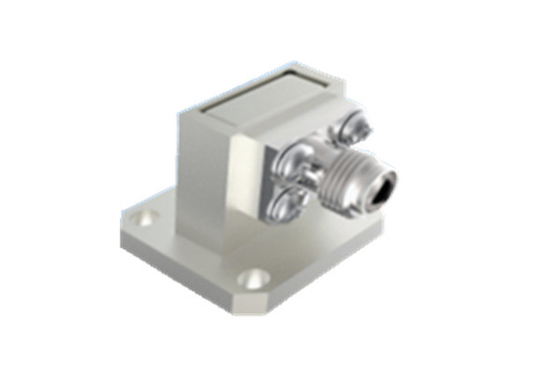

| Nombre del producto: | 2.92 Adaptador de guía de ondas coaxial de RF | Potencia de onda continua: | 2W |
|---|---|---|---|
| Frecuencia: | Las emisiones de gases de efecto invernadero de los Estados miembros son las siguientes: | Resistencia al aislamiento: | ≥ 5000MΩ |
| Aplicación: | Comunicación | El material: | Las demás |
| Temperatura de almacenamiento nominal Rango de temperatura: | -55°C~+100°C | Rango de temperatura de funcionamiento: | -65°C~+125°C |
| Resaltar: | Adaptador coaxial de alimentación lateral de comunicación,BJ260 Adaptador coaxial de alimentación lateral,2.92 Tipo Adaptador coaxial de alimentación lateral |
||
Nuestra empresa se especializa en la producción de convertidores de guía de onda coaxial adaptados para aplicaciones de naves espaciales, disponibles en dos configuraciones distintas: de alimentación directa y de alimentación lateral.
Estos convertidores están diseñados para operar a través de un amplio espectro de frecuencia de 5.3GHz a 110GHz.BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, y BJ900.entre otrosCada modelo está diseñado con precisión para soportar el ancho de banda completo de su respectivo tipo de guía de onda.
Las características clave de nuestros convertidores de guía de onda incluyen una construcción robusta, dimensiones externas compactas, un excelente rendimiento eléctrico con una alta consistencia y un diseño ligero (≤ 20 gramos).Estas características los hacen muy preferidos en varias aplicaciones de naves espaciales, garantizando una conectividad y un rendimiento óptimos en entornos aeroespaciales difíciles.
Especificación:
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Parámetros principales | |||
| Potencia de onda continua | 2W | ||
| Rango de frecuencia | (187.5/a) GHz~(285.7/a) GHz,a son las dimensiones del lado largo del puerto del guía de ondas | ||
| Rango de temperatura de funcionamiento | -65°C~+125°C | ||
| Resistencia al aislamiento | ≥ 5000MΩ | ||
| Las demás | |||
| espesor del revestimiento | espesor de la capa de oro en el contacto central ≥ 1,27 μm | ||
| Porosidad del revestimiento | Ácido nítrico diluido | En un recipiente transparente con una gravedad específica de 1,316 (temperatura 25°C±3°C), 30 s | |
| Ácido nítrico concentrado | Concentración de 68% de pureza analítica en un recipiente a 25°C±3°C,20min | ||
| Temperatura de almacenamiento nominal Rango de temperatura | -55°C~+100°C | ||

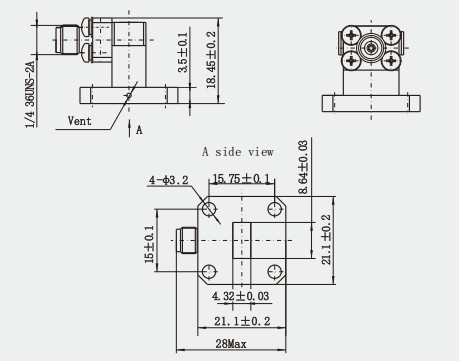

Dibujo de contorno:(mm)
Características:
1.Diseño estructural: los adaptadores coaxiales de guía de onda de grado aeroespacial suelen adoptar una estructura de transformación de impedancia escalonada, lo que ayuda a lograr una mejor coincidencia de impedancia,reduciendo así el reflejo y la pérdida de ondas electromagnéticasAdemás,el diseño estructural incluye cavidades superiores e inferiores para permitir un control preciso de los pasos de correspondencia durante el procesamiento y mejorar aún más la uniformidad del dispositivo y el rendimiento eléctrico.
2Adaptabilidad al medio ambiente: Los adaptadores coaxiles de guía de onda de grado aeroespacial deben adaptarse al duro entorno aeroespacial, incluidas las vibraciones de choque, el vacío térmico y otras condiciones.Se diseñarán teniendo en cuenta la protección de la adaptabilidad ambiental, y la adaptabilidad ambiental de los productos se mejorará mediante materiales preferidos, procesos mejorados y un mejor diseño estructural.
Aplicación:
1Comunicación por satélite: En los sistemas de comunicación por satélite, se utilizan adaptadores coaxiles de guía de onda de grado de nave espacial para conectar diferentes componentes en el satélite, como antenas,amplificadores y filtros, para garantizar la estabilidad y fiabilidad de la transmisión de señales.
2Sistemas de radar: en los sistemas de radar de naves espaciales, estos convertidores se utilizan para permitir una transmisión y procesamiento eficientes de señales de radar,mejora de la precisión de detección y el alcance del sistema de radar.
