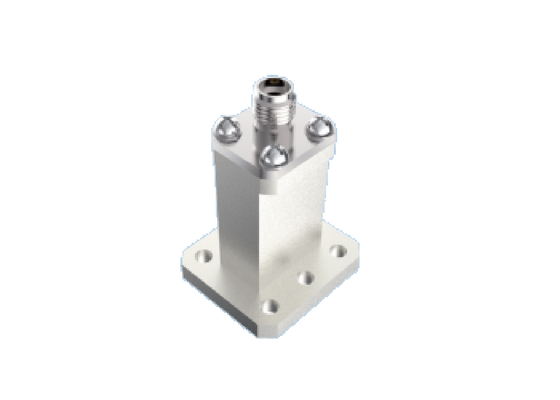

Guía de ondas WR 51 a adaptador tipo K de 2,92 mm Banda Ku/K 15 GHz ~ 22 GHz Conectores RF aeroespaciales de lanzamiento final con baja pérdida de inserción

WR 51 Waveguide to 2.92mm K Type Adapter Ku/K Band 15GHz~22GHz End Launch Aerospace RF Connectors with Low Insertion Loss
WR 51 Waveguide to 2.92mm K Type Adapter Ku/K Band 15GHz~22GHz End Launch Aerospace RF Connectors with Low Insertion Loss

Ampliación de imagen :  Guía de ondas WR 51 a adaptador tipo K de 2,92 mm Banda Ku/K 15 GHz ~ 22 GHz Conectores RF aeroespaciales de lanzamiento final con baja pérdida de inserción Mejor precio

Datos del producto:
Lugar de origen: Xi'an, China
Nombre de la marca: ELT
Certificación: RoHS
Número de modelo: Se trata de un sistema de control de las emisiones de gases de escape.
Pago y Envío Términos:
Cantidad de orden mínima: MOQ 10 para nueva producción
Precio: Depending on the quantity
Detalles de empaquetado: 1 pieza por bolsa de plástico; 100 piezas por cartón
Tiempo de entrega: 8-12 semanas
Condiciones de pago: T/T o LC
Capacidad de la fuente: como requisitos
Contacto
Descripción detallada del producto
Nombre del producto: Adaptador de guía de ondas a tipo K Modelo: Se trata de un sistema de control de las emisiones de gases de escape.
Rango de frecuencia: 15 GHz~22 GHz Impedancia: 50Ω
DWV: 500V Resistencia de aislamiento: ≥5000MΩ
VSWR: ≤1,25 Pérdida de inserción: ≤ 0,25 dB
Temperatura: -55°C ~ 125°C
Resaltar:

Guía de onda a adaptador K de 2

,

92 mm

,

conector RF de banda Ku/K

WR 51 Guía de onda a 2.92mm K Adaptador de tipo Ku/K Banda 15GHz~22GHz Componentes de guía de onda aeroespacial de lanzamiento final con baja pérdida de inserción


Elite Electronics produce componentes de guías de onda aeroespaciales, disponibles en dos tipos estructurales:Tipo de lanzamiento y ángulo rectoLos puertos rectangulares de guía de ondas incluyen: BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34),BJ320 ((WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ 1200(WR8)



La interfaz coaxial cubre SMA, 2,92 mm, 2,4 mm y 1,85 mm, 1,0 mm, 0,8 mmCada una de las seriesEl puerto de guía de ondas admite el ancho de banda completo de la guía de ondas, con una estructura fiable, dimensiones de contorno compactas, un excelente rendimiento eléctrico con buena consistencia y un peso ligero (No más20 g), estos productos se utilizan ampliamente en varios tipos de naves espaciales.



Componentes de guía de ondas aeroespaciales Características de diseño
  • Diseño compacto
  • Funcionamiento en banda de frecuencia hasta 145 GHz
  • Construcción robusta para la fiabilidad
  • Disponible en múltiples configuraciones: lanzamiento final, opciones de ángulo recto
  • Baja VSWR y baja pérdida de inserción


50Ω 15GHz~22GHz WR 51 / BJ180 Guía de onda a 2,92mm Adaptador Ku / K Band End Lanzamiento Componentes de guía de onda aeroespacial con VSWR bajo
Modelo: BTZH-H1G-3
Guía de ondas WR 51 a adaptador tipo K de 2,92 mm Banda Ku/K 15 GHz ~ 22 GHz Conectores RF aeroespaciales de lanzamiento final con baja pérdida de inserción
Nota: Para más detalles del modelo, póngase en contacto con las ventas.
Nota: Consulte nuestro catálogo para más modelos similares según su solicitud.
Aplicaciones
Xi'an Elite Electronics se especializa en soluciones de interconexión sistemática para industrias exigentes, incluidas:
  • Sistemas aeroespaciales y de aviación
  • Equipo de navegación y radar
  • Sistemas de comunicación
  • Instrumentos de medición
  • Aplicaciones electrónicas
Industrial applications of SSMA connectors
Embalaje y envío
Cada componente de guía de onda WR51 a 2,92 mm para el sector aeroespacial está cuidadosamente empaquetado para garantizar la protección durante el transporte:
Utilizamos servicios de mensajería confiables para la entrega rápida, proporcionando a los clientes información de seguimiento al envío.
Guía de ondas WR 51 a adaptador tipo K de 2,92 mm Banda Ku/K 15 GHz ~ 22 GHz Conectores RF aeroespaciales de lanzamiento final con baja pérdida de inserción
Información relacionada del puerto de la guía de ondas: (sólo para referencia)
- ¿ Qué pasa? WR Frecuencia (GHz) Ancho interno Altura interna Banda de frecuencia común
BJ70 Las demás: 5.38 ¢8.17 34.85 15.80 Banda C/X
BJ84 Las demás: 6.57 ¢9.99 28.50 12.62 Banda X
BJ100 Las demás: 8.20 ¢ 12.50 22.86 10.16 Banda X
BJ120 Las demás: 9.84 ¢ 15.00 19.05 9.525 Ku baja frecuencia.
BJ140 Las demás: 11.90 ¢ 18.00 15.80 7.90 Banda de Ku
BJ180 El número WR51 15.80 ¢ 24.00 12.95 6.48 Ku alta/K baja frecuencia.
BJ220 Las demás: 18.00 ¢ 26.50 10.67 5.33 Banda K
BJ260 Las demás: 21.70 ¢33.00 8.636 4.318 Baja frecuencia.
BJ320 Las demás: 26.50 ¢40.00 7.112 3.556 - ¿ Por qué?
BJ400 Las demás: 33.00 ¢ 50.00 5.690 2.845 Ca Alta frecuencia / U
BJ500 WR19 39.20 ¢ 59.60 4.775 2.388 Banda UV
BJ620 Las demás: 50.00 ¢75.00 3.759 1.880 Banda V
BJ740 El WR12 60.50 ¢ 91.90 3.099 1.549 Banda E
BJ900 Las demás: 75.00 ¢ 110.0 2.540 1.270 Banda W
BJ1200 Las demás: 92.20 ¢ 140.0 2.032 1.016 Banda F
