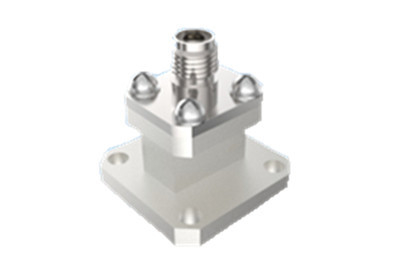

Guía de onda de conectividad premium para el adaptador coaxial de alimentación directa tipo 2.92 BJ220
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | 2.92 Adaptador de guía de ondas coaxial de RF | Potencia de onda continua: | 2W |
|---|---|---|---|
| Frecuencia: | Las emisiones de gases de efecto invernadero de los Estados miembros son las siguientes: | Resistencia al aislamiento: | ≥ 5000MΩ |
| Aplicación: | Comunicación | El material: | Las demás |
| Temperatura de almacenamiento nominal Rango de temperatura: | -55°C~+100°C | Rango de temperatura de funcionamiento: | -65°C~+125°C |
| Resaltar: | BJ220 Adaptador de guía de ondas,2.92 Tipo de adaptador de guía de ondas,Adaptador de guía de ondas de alimentación directa |
||
Guía de onda de conectividad premium para el adaptador coaxial de alimentación directa tipo 2.92 BJ220
Nuestra empresa fabrica convertidores de guía de onda coaxial para naves espaciales, disponibles en dos formas estructurales: de alimentación directa y de alimentación lateral.
Estos convertidores se adaptan a un amplio rango de frecuencia que abarca desde 5,3 GHz hasta 110 GHz.BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740 y BJ900. Por el lado coaxial, las interfaces son compatibles con la serie SMA, la serie 2.92mm, la serie 2.4mm y la serie 1.85mm,entre otrosEn particular, cada modelo está meticulosamente diseñado para soportar el ancho de banda completo de su respectivo tipo de guía de onda.
Las características clave de nuestros convertidores de guía de onda incluyen su construcción robusta, dimensiones externas compactas, rendimiento eléctrico excepcional junto con una alta consistencia,y diseño ligero (≤ 20 gramos)Estos atributos los han hecho muy favorecidos en diversas aplicaciones de naves espaciales, asegurando una conectividad y un rendimiento óptimos en entornos aeroespaciales exigentes.
Especificación:
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Parámetros principales | |||
| Potencia de onda continua | 2W | ||
| Rango de frecuencia | (187.5/a) GHz~(285.7/a) GHz,a son las dimensiones del lado largo del puerto del guía de ondas | ||
| Rango de temperatura de funcionamiento | -65°C~+125°C | ||
| Resistencia al aislamiento | ≥ 5000MΩ | ||
| Las demás | |||
| espesor del revestimiento | espesor de la capa de oro en el contacto central ≥ 1,27 μm | ||
| Porosidad del revestimiento | Ácido nítrico diluido | En un recipiente transparente con una gravedad específica de 1,316 (temperatura 25°C±3°C), 30 s | |
| Ácido nítrico concentrado | Concentración de 68% de pureza analítica en un recipiente a 25°C±3°C,20min | ||
| Temperatura de almacenamiento nominal Rango de temperatura | -55°C~+100°C | ||

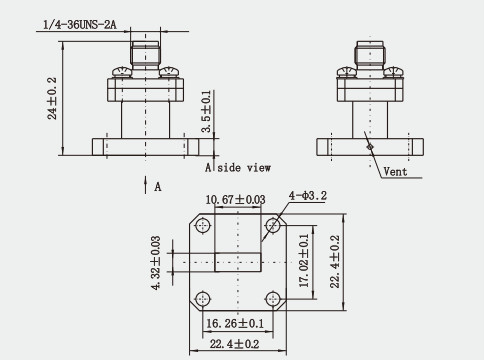

Dibujo de contorno:(mm)
Características:
1Buena compatibilidad: a pesar de las similitudes dimensionales entre los conectores coaxial de 2,92 mm y los conectores SMA y 3,5 mm,difieren en áreas como la frecuencia máxima y los materiales dieléctricos aislantes., por lo que es necesario tener cuidado al interconectarlos para tener en cuenta los posibles efectos en el rendimiento.
2- Excelente rendimiento eléctrico: los convertidores coaxial de guía de ondas a 2,92 tienen un excelente rendimiento eléctrico, por ejemplo, una pérdida de retorno superior a 16 dB,lo que significa que mantienen una alta integridad de la señal al transmitir señales.
3Amplia gama de aplicaciones: Los convertidores coaxial de guía de ondas a 2,92 se utilizan ampliamente en una variedad de sistemas de radar, equipos de prueba y sistemas de señalización de metro y aeropuerto, etc.Estas aplicaciones tienen requisitos muy elevados para la transmisión de señales, y requieren convertidores de alto rendimiento y alta fiabilidad.
Aplicación:
1Equipo de ensayo: en los sistemas de ensayo y medición de microondas, 2.92 Los convertidores coaxial de guía de ondas se utilizan para conectar el instrumento de ensayo al equipo sometido a ensayo para garantizar una transmisión precisa de la señal de ensayo..
2Sistemas de microondas médicas: En equipos médicos de terapia de microondas, 2.92 Los convertidores coaxial de guía de ondas se utilizan para convertir la señal de salida coaxial del equipo de terapia de microondas en una forma de guía de ondas adecuada para la terapia del paciente.
3En los laboratorios de microondas de los institutos de investigación, el convertidor coaxial de guía de onda 2.92 es una herramienta importante para los experimentos y la enseñanza de microondas.que se utiliza para conectar diferentes equipos e instrumentos de microondas.
Catálogo del producto:
1.85 serie
2.4serie
2.92serie
La SMAserie
Serie SMP
Serie SMPM
Productos aislantes de vidrio
Adaptador de guía de ondas coaxial
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConector SMA, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus datos.
