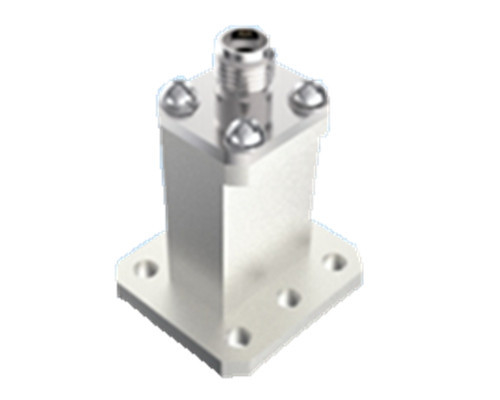

Adaptador coaxial a guía de ondas de lanzamiento final K2.92mm WR51 15-22GHz para aeroespacial

WR51 15-22GHz K2.92mm End Launch Waveguide To Coaxial Adapter For Aerospace
WR51 15-22GHz K2.92mm End Launch Waveguide To Coaxial Adapter For Aerospace WR51 15-22GHz K2.92mm End Launch Waveguide To Coaxial Adapter For Aerospace

Ampliación de imagen :  Adaptador coaxial a guía de ondas de lanzamiento final K2.92mm WR51 15-22GHz para aeroespacial Mejor precio

Datos del producto:
Lugar de origen: China
Nombre de la marca: ELT (Elite)
Certificación: ISO-9001-2015
Número de modelo: ZH-H1G-3
Pago y Envío Términos:
Cantidad de orden mínima: 100 piezas
Precio: Negociable
Detalles de empaquetado: Cartón de exportación estándar
Tiempo de entrega: Dentro de los 5 a 7 días hábiles (para existencias)
Condiciones de pago: T/T, Western Union, L/C
Capacidad de la fuente: 1,000, 000 piezas por mes
Descripción detallada del producto
Nombre del producto: 2.92 Adaptador de guía de ondas coaxial de RF Potencia de onda continua: 2W
Frecuencia: Las emisiones de gases de efecto invernadero de los Estados miembros son las siguientes: Resistencia al aislamiento: ≥ 5000MΩ
Aplicación: Comunicación Material: de bronce
Temperatura de almacenamiento nominal Rango de temperatura: -55°C~+100°C Rango de temperatura de funcionamiento: -65°C~+125°C
Resaltar:

Adaptador de guía de onda a coaxial WR51

,

Adaptador de lanzamiento final de 15-22 GHz

,

Adaptador de guía de onda aeroespacial K2.92mm

Adaptador de guía de ondas de lanzamiento final WR51 15-22GHz K2.92mm a coaxial para aeroespacial

Los adaptadores de guía de ondas coaxiales para naves espaciales producidos por Elite Electronic se dividen en dos formas estructurales, tipo de lanzamiento final y tipo de ángulo recto, con un rango de frecuencia de 5.3 GHz a 110 GHz.



Los puertos de guía de ondas rectangulares en el extremo de la guía de ondas son WR137(BJ70), WR112(BJ84), WR90(BJ100), WR75(BJ120), WR62(BJ140), WR51(BJ180), WR42(BJ220), WR34(BJ260), WR28(BJ320), WR22(BJ400), WR18(BJ500), WR14(BJ620), WR12(BJ740), WR10(BJ900).



La interfaz de extremo coaxial con serie SMA, serie 2.92, serie 2.4, serie 1.85, etc. Cada producto de puerto de guía de ondas cubre el ancho de banda completo de la guía de ondas, y los productos tienen una estructura confiable, dimensiones externas pequeñas, excelente rendimiento eléctrico y consistencia, y peso ligero (≤20g), etc. Han sido ampliamente utilizados en varios tipos de naves espaciales.

Adaptador coaxial a guía de ondas de lanzamiento final K2.92mm WR51 15-22GHz para aeroespacial


Especificación:

Nota: Los datos específicos del modelo se basan en los datos de la hoja de especificaciones del producto.

Parámetros Principales
Potencia de onda continua 2W
Rango de frecuencia (187.5/a)GHz~(285.7/a)GHz, a es la dimensión del lado largo del puerto de la guía de ondas
Rango de temperatura de funcionamiento -65°C~+125°C
Resistencia de aislamiento ≥5000MΩ
Otro
Espesor del recubrimiento Espesor de la capa de recubrimiento de oro en el contacto central ≥1.27μm
Porosidad del recubrimiento Ácido nítrico diluido En un recipiente transparente con una gravedad específica de 1.316 (temperatura 25°C±3°C), 30s
Ácido nítrico concentrado Concentración 68% analíticamente pura en un recipiente a 25°C±3°C, 20min
Rango de temperatura de almacenamiento nominal Temperatura -55°C~+100°C

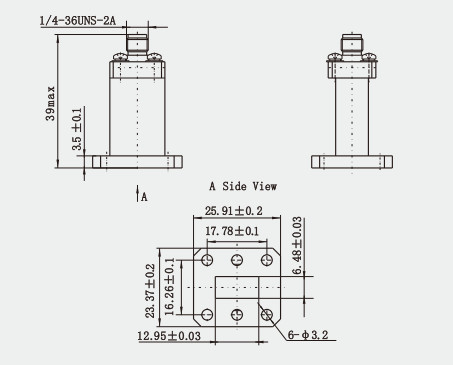

Dibujo de contorno:(mm)

Adaptador coaxial a guía de ondas de lanzamiento final K2.92mm WR51 15-22GHz para aeroespacial


Características:

  • Fuerte compatibilidad:Los convertidores de guía de ondas a coaxial son compatibles con muchos tipos de cables de RF, incluidos cables semirrígidos y cables flexibles, lo que los hace más aplicables en aplicaciones prácticas.
  • Amplia gama de aplicaciones: Los convertidores de guía de ondas a coaxial se utilizan ampliamente en sistemas de antenas, sistemas de comunicación por microondas, sistemas de radar, equipos de prueba y otros campos para realizar la conversión de energía entre diferentes medios de transmisión.
  • Conversión de energía de alta eficiencia:El diseño del convertidor de guía de ondas a coaxial se basa en la diferencia de las características de propagación de las ondas electromagnéticas en diferentes medios de transmisión, y realiza una conversión de energía de alta eficiencia entre la guía de ondas y la línea coaxial a través de un diseño estructural y una selección de parámetros razonables.

Aplicación:

  • 1. Comunicación por Satélite:Los adaptadores de guía de ondas a coaxial también son aplicables en el campo de las comunicaciones por satélite, especialmente cuando es necesario interconectar la línea coaxial de la estación terrestre con el sistema de guía de ondas en el satélite.
  • 2. Comunicaciones Inalámbricas y Microondas Industriales: En aplicaciones de comunicaciones inalámbricas y microondas industriales, los adaptadores de guía de ondas a coaxial se utilizan para conectar diferentes componentes de RF para una transmisión y distribución de señales eficiente.
  • 3. Sistemas de Prueba y Medición: En sistemas de prueba y medición en el campo de RF y microondas, los adaptadores de guía de ondas a coaxial se utilizan para conectar instrumentos de prueba al dispositivo bajo prueba para garantizar la precisión de los resultados de la medición.

Referencias cruzadas de estándares de guías de ondas

Estándares Chinos Estándares Internacionales Rango de frecuencia (GHz)
BJ70 WR137 5.38~8.17
BJ84 WR112 6.57~9.99
BJ100 WR90 8.20~12.5
BJ120 WR75 9.84~15.0
BJ140 WR62 11.9~18.0
BJ180 WR51 14.5~22.0
BJ220 WR42 17.6~26.7
BJ260 WR34 21.7~33.0
BJ320 WR28 26.3~40.0
BJ400 WR22 32.9~50.1
BJ500 WR18 39.2~59.6
BJ620 WR14 49.8~75.8
BJ740 WR12 60.5~91.9
BJ900 WR10 73.8~112



Catálogo de productos:

Serie 1.85

Serie 2.4Serie SMPM

Serie 2.92Serie SMPM

Serie SMPSerie SMPM

Productos de Aislamiento de Vidrio

Adaptador de Guía de Ondas Coaxial

NOTA:

Tenemos más de 1.000 tipos de



PRODUCTOS DE GUÍA DE ONDAS
, si no encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detalles.
