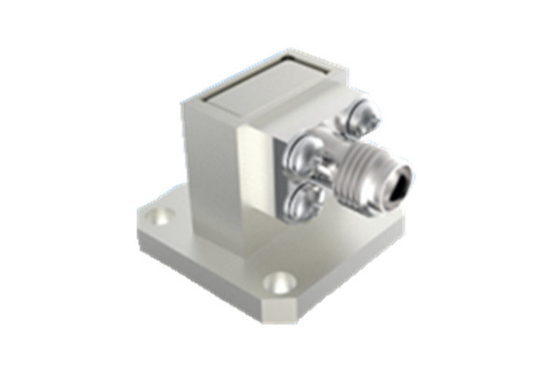

Guía de onda de alto rendimiento para adaptador coaxial de alimentación lateral tipo BJ220 de 2,92 mm
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | 2.92 Adaptador de guía de ondas coaxial de RF | Potencia de onda continua: | 2W |
|---|---|---|---|
| Frecuencia: | Las emisiones de gases de efecto invernadero de los Estados miembros son las siguientes: | Resistencia al aislamiento: | ≥ 5000MΩ |
| Aplicación: | Comunicación | El material: | Las demás |
| Temperatura de almacenamiento nominal Rango de temperatura: | -55°C~+100°C | Rango de temperatura de funcionamiento: | -65°C~+125°C |
| Resaltar: | BJ220 Adaptador de guía de ondas,Adaptador de guía de ondas de alto rendimiento,2Adaptador de guía de ondas de.92 mm |
||
Guía de onda de alto rendimiento para adaptador coaxial de alimentación lateral tipo BJ220 de 2,92 mm
Nuestra empresa se especializa en la fabricación de convertidores de guía de onda coaxial para naves espaciales, que están disponibles en dos configuraciones estructurales distintas: de alimentación directa y de alimentación lateral.Estos convertidores se adaptan a un amplio rango de frecuencias que abarca desde 5.3 GHz hasta 110 GHz.
Los puertos rectangulares de guía de ondas ofrecidos en el extremo de la guía de ondas abarcan una variedad de tamaños, incluidos BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740 y BJ900.En el lado coaxialLas interfaces son compatibles con las series SMA, 2.92mm, 2.4mm y 1.85mm, entre otras.cada modelo está meticulosamente diseñado para soportar el ancho de banda completo de su respectivo tipo de guía de ondas.
Las características clave de nuestros convertidores de guía de onda incluyen su construcción robusta, dimensiones externas compactas, rendimiento eléctrico excepcional junto con una alta consistencia,y diseño ligero (≤ 20 gramos)Estos atributos los han hecho muy favorecidos en diversas aplicaciones de naves espaciales, asegurando una conectividad y un rendimiento óptimos en entornos aeroespaciales exigentes.
Especificación:
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Parámetros principales | |||
| Potencia de onda continua | 2W | ||
| Rango de frecuencia | (187.5/a) GHz~(285.7/a) GHz,a son las dimensiones del lado largo del puerto del guía de ondas | ||
| Rango de temperatura de funcionamiento | -65°C~+125°C | ||
| Resistencia al aislamiento | ≥ 5000MΩ | ||
| Las demás | |||
| espesor del revestimiento | espesor de la capa de oro en el contacto central ≥ 1,27 μm | ||
| Porosidad del revestimiento | Ácido nítrico diluido | En un recipiente transparente con una gravedad específica de 1,316 (temperatura 25°C±3°C), 30 s | |
| Ácido nítrico concentrado | Concentración de 68% de pureza analítica en un recipiente a 25°C±3°C,20min | ||
| Temperatura de almacenamiento nominal Rango de temperatura | -55°C~+100°C | ||

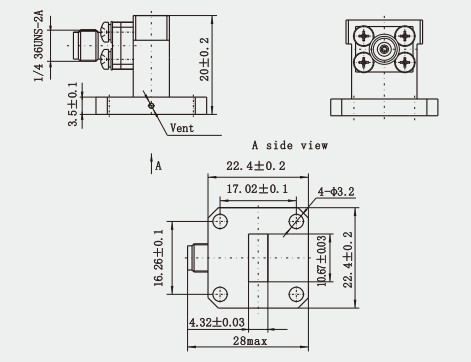

Dibujo de contorno:(mm)
Características:
1Amplio ancho de banda: Los convertidores coaxial de guía de ondas a 2,92 soportan una amplia gama de frecuencias, lo que los hace adaptables a una amplia variedad de aplicaciones de microondas y ondas milimétricas.
2Baja pérdida de inserción: Estos convertidores están diseñados para optimizar la ruta de transmisión de la señal y reducir la pérdida de energía, lo que reduce la pérdida de inserción y mejora la eficiencia general del sistema.
3. VSWR bajo: VSWR (ratio de onda estacionaria) es una medida importante del grado de reflexión de la señal.que indica que es menos reflectante en la banda de frecuencia de funcionamiento, y es capaz de convertir eficientemente las señales de un tipo de línea de transmisión a otro sin introducir interferencias o distorsiones excesivas.
4Compacto: El tamaño relativamente pequeño del conector coaxial de 2,92 mm lo hace útil en aplicaciones de espacio limitado como equipos aeroespaciales y de comunicaciones portátiles.
Aplicación:
Comunicaciones por satélite: En los sistemas de comunicaciones por satélite, 2.92 convertidores coaxial de guía de onda se utilizan para convertir las señales coaxial de las estaciones terrestres en señales adecuadas para la transmisión a través de guías de onda para comunicaciones eficientes con satélites.
Sistemas de radar: En los sistemas de radar,Este convertidor se utiliza para conectar los puertos coaxiles de los transmisores y receptores de radar a los puertos de guía de ondas del sistema de antenas para garantizar una transmisión eficiente de señales de radar..
Comunicación inalámbrica: En las estaciones base de comunicación inalámbrica, 2.92 convertidores coaxial de guía de onda se utilizan para convertir las señales coaxial dentro de la estación base en señales de transmisión adecuadas para sistemas de guía de onda de antena externa.
Traducido con DeepL.com (versión gratuita)
