Adaptador coaxial de ángulo recto de guía de ondas WR42 de 18-26,5 GHz a 2,92 mm para naves espaciales
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | 2.92 Adaptador de guía de ondas coaxial de RF | Potencia de onda continua: | 2W |
|---|---|---|---|
| Resistencia al aislamiento: | ≥ 5000MΩ | Rango de frecuencia: | 18-26.5 gigahertz |
| Conforme a las normas de Rohs: | Sí | Aplicación: | Espacio aéreo |
| Tamaño de la guía de onda: | WR-42 | ¿Qué es eso?: | ≤1.25 |
| pérdida de inserción: | ≤ 0,25 dB | Peso: | ≤18g |
| Resaltar: | BJ220 Adaptador de guía de ondas,Adaptador de guía de ondas de alto rendimiento,2Adaptador de guía de ondas de.92 mm |
||

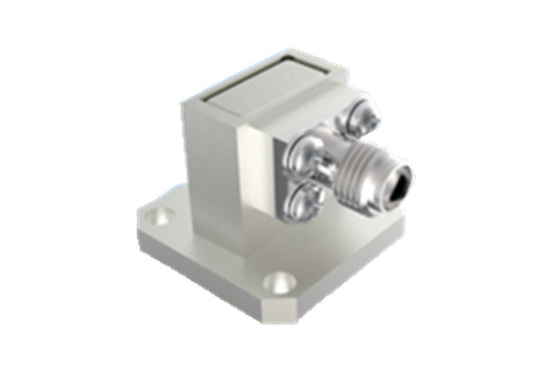

Adaptador coaxial de ángulo recto de 2.92 mm para guía de ondas WR42 18-26.5 GHz para naves espaciales
Los adaptadores coaxiales de guía de ondas para naves espaciales producidos por Elite Electronic se dividen en dos formas estructurales, de lanzamiento final y de ángulo recto, con un rango de frecuencia de 5,3 GHz a 110 GHz.
Los puertos de guía de ondas rectangulares en el extremo de la guía de ondas son WR137(BJ70), WR112(BJ84), WR90(BJ100), WR75(BJ120), WR62(BJ140), WR51(BJ180), WR42(BJ220), WR34(BJ260), WR28(BJ320), WR22(BJ400), WR18(BJ500), WR14(BJ620), WR12(BJ740), WR10(BJ900).
La interfaz del extremo coaxial se conecta con la serie SMA, la serie 2.92, la serie 2.4, la serie 1.85, etc. Cada producto de puerto de guía de ondas cubre todo el ancho de banda de la guía de ondas, y los productos tienen una estructura confiable, dimensiones externas pequeñas, excelente rendimiento eléctrico y consistencia, y peso ligero (≤20 g), etc. Se han utilizado ampliamente en varios tipos de naves espaciales.
Especificación:
Nota: Los datos específicos del modelo se basan en los datos de la hoja de especificaciones del producto.
| Parámetros principales | |||
| Potencia de onda continua | 2W | ||
| Rango de frecuencia | (187.5/a)GHz~(285.7/a)GHz, a son las dimensiones del lado largo del puerto de guía de ondas | ||
| Rango de temperatura de funcionamiento | -65°C~+125°C | ||
| Resistencia de aislamiento | ≥5000MΩ | ||
| Otros | |||
| Grosor del revestimiento | Grosor de la capa de revestimiento de oro en el contacto central ≥1.27μm | ||
| Porosidad del revestimiento | Ácido nítrico diluido | En un recipiente transparente con una densidad de 1,316 (temperatura 25°C±3°C), 30s | |
| Ácido nítrico concentrado | Concentración 68% analíticamente puro en un recipiente a 25°C±3°C, 20min | ||
| Rango de temperatura de almacenamiento nominal | -55°C~+100°C | ||

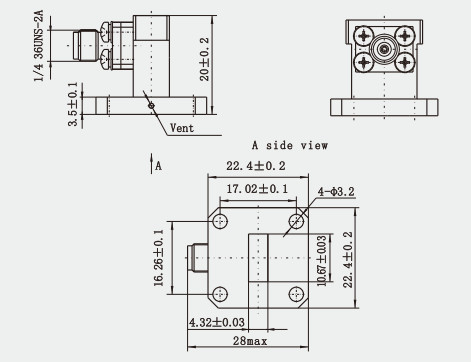

Dibujo del contorno:(mm)
Características:
- Ancho de banda amplio: Los adaptadores coaxiales de guía de ondas a 2.92 admiten una amplia gama de frecuencias, lo que los hace adaptables a una amplia variedad de aplicaciones de microondas y ondas milimétricas.
- Baja pérdida de inserción: Estos adaptadores de guía de ondas a coaxiales están diseñados para optimizar la ruta de transmisión de la señal y reducir la pérdida de energía, lo que reduce la pérdida de inserción y mejora la eficiencia general del sistema.
- Baja ROE: La ROE (relación de onda estacionaria) es una medida importante del grado de reflexión de la señal. El adaptador coaxial de guía de ondas a 2.92 tiene una ROE relativamente pequeña, lo que indica que es menos reflectante en la banda de frecuencia operativa y es capaz de convertir eficientemente las señales de un tipo de línea de transmisión a otro sin introducir interferencias o distorsiones excesivas.
- Compacto: El tamaño relativamente pequeño del conector coaxial de 2,92 mm lo hace útil en aplicaciones con limitaciones de espacio, como la aeroespacial y los equipos de comunicaciones portátiles.
Aplicación:
- Comunicaciones por satélite: En los sistemas de comunicaciones por satélite, los adaptadores coaxiales de guía de ondas 2.92 se utilizan para convertir las señales coaxiales de las estaciones terrestres en señales adecuadas para la transmisión a través de guías de ondas para una comunicación eficiente con los satélites.
- Sistemas de radar: En los sistemas de radar, este adaptador de guía de ondas a coaxial se utiliza para conectar los puertos coaxiales de los transmisores y receptores de radar a los puertos de guía de ondas del sistema de antena para garantizar una transmisión eficiente de las señales de radar.
- Comunicación inalámbrica: En las estaciones base de comunicación inalámbrica, los adaptadores coaxiales de guía de ondas 2.92 se utilizan para convertir las señales coaxiales dentro de la estación base en señales de transmisión adecuadas para los sistemas de guía de ondas de antena externa.
Referencias cruzadas de estándares de guía de ondas
| Estándares chinos | Estándares internacionales | Rango de frecuencia (GHz) |
| BJ70 | WR137 | 5.38~8.17 |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2~59.6 |
| BJ620 | WR14 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
