Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | 2.92 Adaptador de guía de ondas coaxial de RF | Potencia de onda continua: | 2W |
|---|---|---|---|
| Frecuencia: | Las emisiones de gases de efecto invernadero de los Estados miembros son las siguientes: | Resistencia al aislamiento: | ≥ 5000MΩ |
| Aplicación: | Comunicación | El material: | Las demás |
| Temperatura de almacenamiento nominal Rango de temperatura: | -55°C~+100°C | Rango de temperatura de funcionamiento: | -65°C~+125°C |
| Resaltar: | 2.92 Tipo de adaptador de guía de ondas,Adaptador de guía de ondas de alto rendimiento,BJ180 Adaptador de guía de ondas |
||

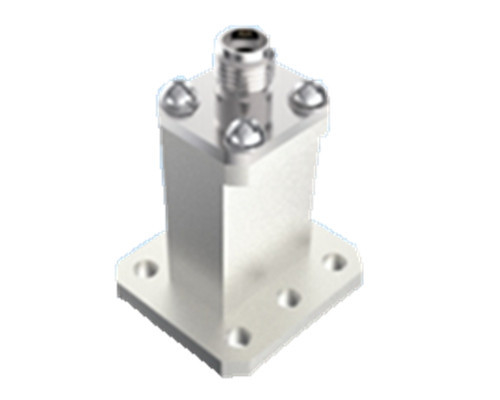

Los convertidores de guía de onda coaxial para naves espaciales producidos por nuestra empresa se dividen en dos formas estructurales, de alimentación directa y de alimentación lateral.
Los convertidores de guía de onda coaxial para naves espaciales se dividen en alimentación directa y alimentación lateral, con un rango de frecuencia de 5,3 GHz a 110 GHz.
Los puertos rectangulares de la guía de ondas en el extremo de la guía de ondas son BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, BJ900,Interfaz de interfaz de extremo coaxial con la serie SMALos productos de puerto de guía de onda cubren todo el ancho de banda de la guía de onda.
Cada tipo de producto de puerto de guía de onda cubre todo el ancho de banda de la guía de onda, y los productos tienen una estructura confiable, pequeñas dimensiones externas, un excelente rendimiento eléctrico y consistencia.y peso ligero (≤ 20 g), etc. Se han utilizado ampliamente en varios tipos de naves espaciales.
Especificación:
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Parámetros principales | |||
| Potencia de onda continua | 2W | ||
| Rango de frecuencia | (187.5/a) GHz~(285.7/a) GHz,a son las dimensiones del lado largo del puerto del guía de ondas | ||
| Rango de temperatura de funcionamiento | -65°C~+125°C | ||
| Resistencia al aislamiento | ≥ 5000MΩ | ||
| Las demás | |||
| espesor del revestimiento | espesor de la capa de oro en el contacto central ≥ 1,27 μm | ||
| Porosidad del revestimiento | Ácido nítrico diluido | En un recipiente transparente con una gravedad específica de 1,316 (temperatura 25°C±3°C), 30 s | |
| Ácido nítrico concentrado | Concentración de 68% de pureza analítica en un recipiente a 25°C±3°C,20min | ||
| Temperatura de almacenamiento nominal Rango de temperatura | -55°C~+100°C | ||

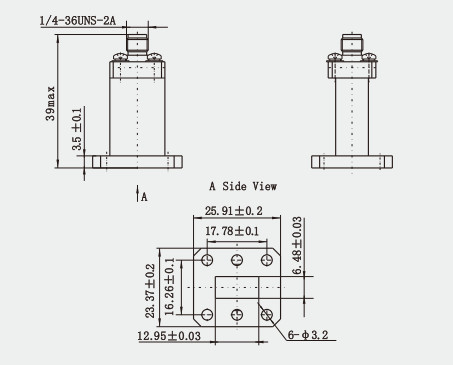

Dibujo de contorno:(mm)
Características:
1. Fuerte compatibilidad: Los convertidores coaxial de guía de ondas son compatibles con muchos tipos de cables RF, incluidos cables semirrígidos y cables flexibles,que lo hace más ampliamente aplicable en aplicaciones prácticas.
2Amplia gama de aplicaciones: Los convertidores coaxiles de guía de ondas se utilizan ampliamente en sistemas de antenas, sistemas de comunicación de microondas, sistemas de radar,equipos de ensayo y otros campos para realizar la conversión de energía entre diferentes medios de transmisiónConversión de energía de alta eficiencia: el diseño del convertidor coaxial de guía de ondas se basa en la diferencia de las características de propagación de las ondas electromagnéticas en diferentes medios de transmisión.y realiza una conversión de energía de alta eficiencia entre la línea de guía de ondas y la línea coaxial mediante un diseño estructural razonable y una selección de parámetros.
Aplicación:
1Comunicación por satélite: los convertidores coaxiles de guía de ondas también son aplicables en el campo de la comunicación por satélite.especialmente cuando es necesario interconectar la línea coaxial de la estación de tierra con el sistema de guía de ondas en el satélite.
2Comunicaciones inalámbricas y microondas industriales: En las comunicaciones inalámbricas y las aplicaciones industriales de microondas,Los convertidores coaxial de guía de ondas se utilizan para conectar diferentes componentes de RF para una transmisión y distribución eficientes de señales.
3Sistemas de ensayo y medición: en los sistemas de ensayo y medición en el campo de microondas de RF,Los convertidores coaxiles de guía de onda se utilizan para conectar los instrumentos de ensayo al dispositivo sometido a ensayo para garantizar la exactitud de los resultados de medición..
Catálogo del producto:
1.85 serie
2.4serie
2.92serie
La SMAserie
Serie SMP
Serie SMPM
Productos aislantes de vidrio
Adaptador de guía de ondas coaxial
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConector SMA, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus datos.
