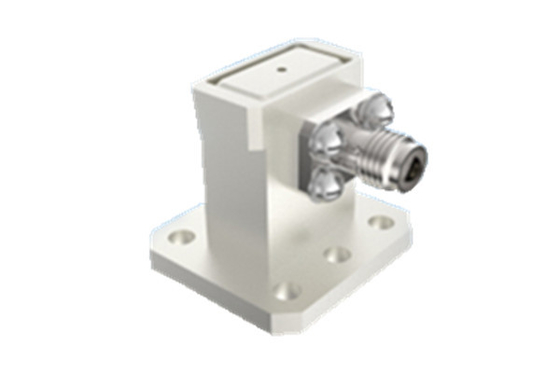

Guía de onda de alto rendimiento para adaptador coaxial de alimentación lateral tipo 2.92 BJ180
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | 2.92 Adaptador de guía de ondas coaxial de RF | Potencia de onda continua: | 2W |
|---|---|---|---|
| Frecuencia: | Las emisiones de gases de efecto invernadero de los Estados miembros son las siguientes: | Resistencia al aislamiento: | ≥ 5000MΩ |
| Aplicación: | Comunicación | El material: | Las demás |
| Temperatura de almacenamiento nominal Rango de temperatura: | -55°C~+100°C | Rango de temperatura de funcionamiento: | -65°C~+125°C |
| Resaltar: | BJ180 Adaptador coaxial de alimentación lateral,Adaptador coaxial de alimentación lateral de alto rendimiento,2.92 Tipo Adaptador coaxial de alimentación lateral |
||
Guía de onda de alto rendimiento para el adaptador coaxial de alimentación lateral tipo 2.90 BJ180
Los convertidores de guía de onda coaxial para naves espaciales producidos por nuestra empresa se dividen en dos formas estructurales, de alimentación directa y de alimentación lateral.
Los convertidores de guía de onda coaxial para naves espaciales se dividen en alimentación directa y alimentación lateral, con un rango de frecuencia de 5,3 GHz a 110 GHz.
Los puertos rectangulares de la guía de ondas en el extremo de la guía de ondas son BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, BJ900,Interfaz de interfaz de extremo coaxial con la serie SMALos productos de puerto de guía de onda cubren todo el ancho de banda de la guía de onda.
Cada tipo de producto de puerto de guía de onda cubre todo el ancho de banda de la guía de onda, y los productos tienen una estructura confiable, pequeñas dimensiones externas, un excelente rendimiento eléctrico y consistencia.y peso ligero (≤ 20 g), etc. Se han utilizado ampliamente en varios tipos de naves espaciales.
Especificación:
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Parámetros principales | |||
| Potencia de onda continua | 2W | ||
| Rango de frecuencia | (187.5/a) GHz~(285.7/a) GHz,a son las dimensiones del lado largo del puerto del guía de ondas | ||
| Rango de temperatura de funcionamiento | -65°C~+125°C | ||
| Resistencia al aislamiento | ≥ 5000MΩ | ||
| Las demás | |||
| espesor del revestimiento | espesor de la capa de oro en el contacto central ≥ 1,27 μm | ||
| Porosidad del revestimiento | Ácido nítrico diluido | En un recipiente transparente con una gravedad específica de 1,316 (temperatura 25°C±3°C), 30 s | |
| Ácido nítrico concentrado | Concentración de 68% de pureza analítica en un recipiente a 25°C±3°C,20min | ||
| Temperatura de almacenamiento nominal Rango de temperatura | -55°C~+100°C | ||

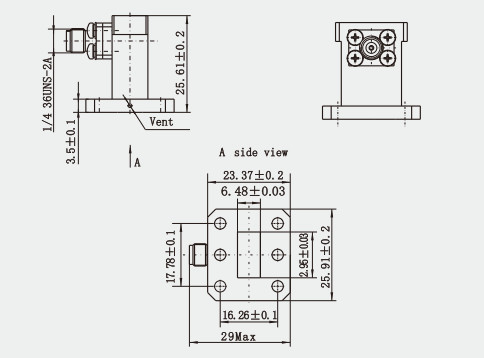

Dibujo de contorno:(mm)
Características:
1Conversión de energía de alta eficiencia: el diseño del convertidor coaxial de guía de ondas se basa en la diferencia de las características de propagación de las ondas electromagnéticas en diferentes medios de transmisión.y realiza una conversión de energía de alta eficiencia entre la línea de guía de ondas y la línea coaxial mediante un diseño estructural razonable y una selección de parámetros.
2Amplio ancho de banda: El convertidor coaxial de guía de ondas tiene un ancho de banda amplio, que puede cubrir el rango de frecuencia desde la banda de ondas de CC hasta la banda de ondas milimétricas e incluso más alto.
3Baja pérdida de inserción: los convertidores coaxiales de guía de ondas tienen una baja pérdida de inserción durante el proceso de conversión, lo que significa que la señal pierde menos energía durante el proceso de conversión,ayuda a mantener la integridad y la fuerza de la señal.
4. VSWR bajo: VSWR es una medida del grado de coincidencia de las líneas de transmisión.que indica un buen rendimiento de coincidencia y reduce la reflexión y distorsión de la señal.
5.Varias estructuras: Los convertidores coaxial de guía de onda tienen diversas estructuras, como el convertidor coaxial ortogonal de guía de onda de 90° y el convertidor coaxial de guía de onda terminado de 180°,que pueden seleccionarse de acuerdo con diferentes requisitos de aplicación.
Aplicación:
1Equipos y sistemas de microondas: en los equipos de microondas, los convertidores coaxiles de guía de onda se utilizan para conectar diferentes líneas de transmisión, como líneas coaxiles y tubos de guía de onda.para una transmisión de señal eficienteSe utiliza ampliamente en varios sistemas de microondas, como antenas, transmisores, receptores y equipos terminales portadores.
2Sistema de radar: En el sistema de radar, el convertidor coaxial de guía de ondas es un dispositivo de conversión pasivo esencial utilizado para conectar varias partes del radar para garantizar una transmisión estable de la señal.
3Comunicación por satélite: los convertidores coaxiles de guía de ondas también son aplicables en el campo de la comunicación por satélite.especialmente cuando es necesario interconectar la línea coaxial de la estación de tierra con el sistema de guía de ondas en el satélite.
