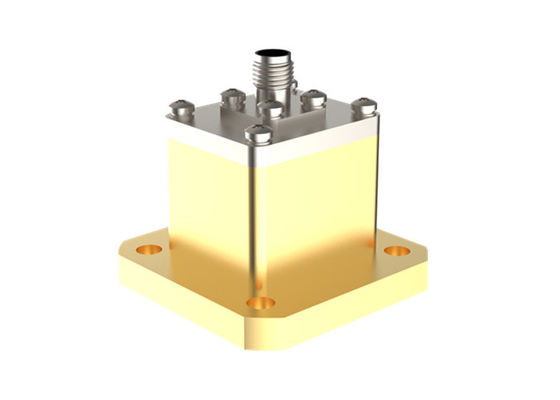

Adaptador de guía de ondas a coaxial WR75 BJ120 a SMA hembra de lanzamiento final de latón SMA/BJ120-KFE de 9.84 GHz ~ 15 GHz
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | WR75 Guía de ondas para adaptadores de coaxial | Material: | Latón |
|---|---|---|---|
| Enchapado: | Chapado en oro | Rango de frecuencia: | 9.84 GHz a 15 GHz |
| Conector: | SMA hembra | VSWR: | 1.25 |
| Tamaño de la guía de onda: | Las demás: | Estilo corporal: | Finalización del lanzamiento |
| Resaltar: | Adaptador de guía de ondas WR75 a SMA,Adaptador de guía de ondas coaxial de 9,84-15 GHz |
||
Adaptador de guía de ondas de lanzamiento final de 9.84 GHz ~ 15 GHz WR75 a SMA hembra a coaxial
La frecuencia de adaptadores de guía de ondas a coaxiales procesados por Elite Electronic (ELT) cubren 5.4GHz-110GHz. Con alta fiabilidad, tamaño pequeño y excelente rendimiento, se utiliza ampliamente en equipos de medición de microondas y ondas milimétricas. La guía de ondas tiene guías de ondas rectangulares estándar y de doble cresta, y se pueden personalizar guías de ondas no estándar según los requisitos del usuario. La interfaz de conexión coaxial incluye N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 y microstrip. Los adaptadores de guía de ondas a coaxiales se dividen en dos tipos: lanzamiento final y lanzamiento en ángulo recto desde la orientación de la interfaz. Entre ellos, el tipo de lanzamiento RA también se puede utilizar como una estructura de alta potencia.
Especificación de SMA/BJ120-KFE:
| Nombre del producto | Adaptadores de guía de ondas WR75 a SMA hembra a coaxial |
| Número de modelo | SMA/BJ120-KFE |
| Tipo coaxial | SMA Hembra |
| Tamaño de la guía de ondas | WR75 |
| Estilo del cuerpo | Lanzamiento final |
| Rango de frecuencia | 9.84GHz-15GHz |
| Impedancia | 50 Ohm |
| VSWR | 1.25 |
Ventajas:
-Nuestros adaptadores de guía de ondas son de alta fiabilidad, tamaño miniatura y excelente rendimiento, etc., lo que los hace ampliamente adoptados en dispositivos de medición de microondas y ondas milimétricas, etc.

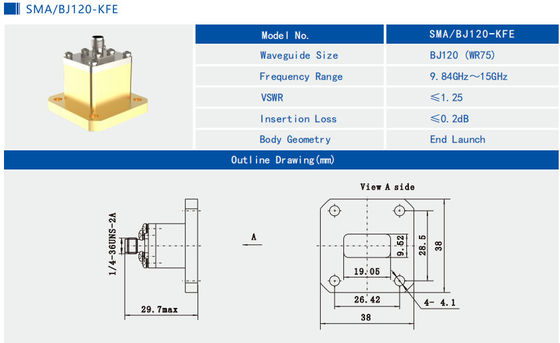

Dibujo de contorno e imágenes de Adaptador de guía de ondas WR75 a SMA hembra a coaxial SMA/BJ120-KFE:
Relacionado Adaptadores de guía de ondas SMA hembra a coaxial de Elite Electronic.
| Número de modelo | Descripción | Nota |
| SMA/BJ100-KFE2 | Adaptadores de ángulo recto WR90 a SMA hembra | 8.2GHz~12.5GHz |
| SMA/BJ100-KF6 | WR90 a SMA hembra ángulo recto adaptadores | 8.2GHz~12.5GHz |
| SMA/BJ120-KF6 | Adaptadores de ángulo recto WR75 a SMA hembra | 9.84GHz~15GHz |
| SMA/BJ140-KFE | Adaptadores de lanzamiento final WR62 a SMA hembra | 11.9GHz~18GHz |
| SMA/BJ140-KF15 | Adaptadores de ángulo recto WR62 a SMA hembra | 11.9GHz~18GHz |
| SMA/BJ180-KFE5 | Adaptadores de lanzamiento final WR51 a SMA hembra | 14.5GHz~22GHz |
| SMA/BJ180-KF2 | Adaptadores de ángulo recto WR51 a SMA hembra | 14.5GHz~22GHz |
Referencias cruzadas de guías de ondas estándar
| Estándar chino | Estándar internacional | Rango de frecuencia (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
NOTA:
Tenemos más de 1.000 tipos de Adaptadores de guía de ondas a coaxiales para elegir, si no encuentra el adaptador que está utilizando, contáctenos con sus detalles. La dimensión ODM es bienvenida.
