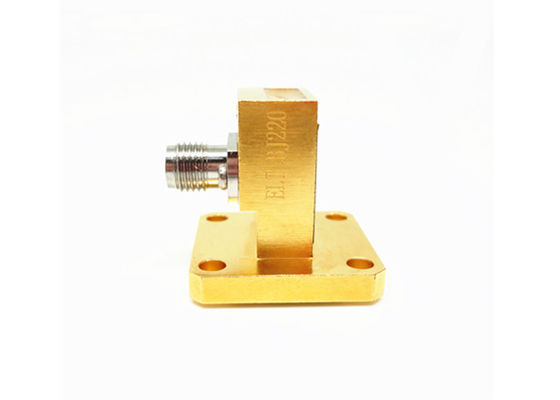

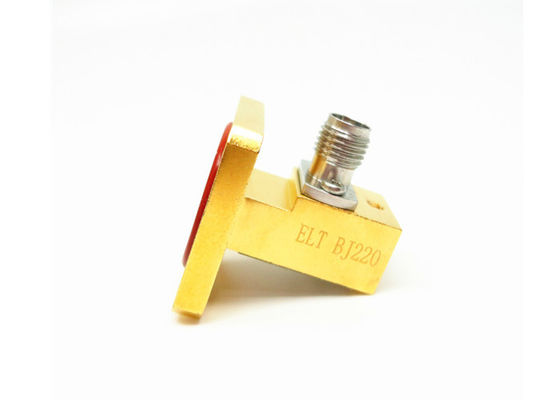

17.6GHz~26.7GHz WR42 BJ220 K 2.92mm Guía de ondas para adaptador coaxial Cubierta cubierta con ranuras
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Guía de ondas para adaptadores coaxial | Material: | Conector de latón |
|---|---|---|---|
| Rango de frecuencia: | 17.6-26.7 GHz | Conector: | 2.92mm (tipo K) |
| VSWR: | 1.25 | Impedancia: | 50 ohmios |
| Tamaño de la guía de onda: | Las demás: | Estilo corporal: | Ángulo recto |
| Resaltar: | Guía de onda WR42 al adaptador coaxial,Adaptador de guía de ondas de 17.6-26.7 GHz,2Adaptador de brida con ranuras de.92 mm |
||

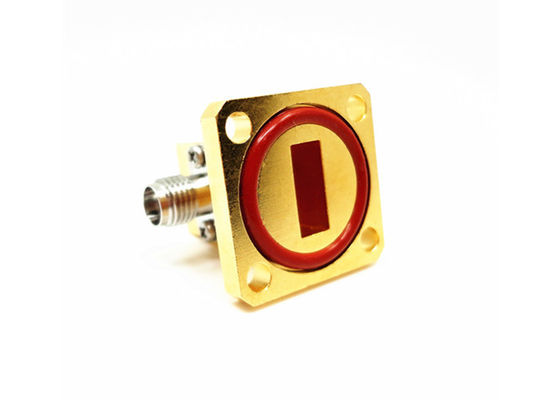

Adaptador de guía de ondas WR42 K 2.92mm a coaxial con brida cuadrada acanalada
Adaptador de guía de ondas a coaxial producido por Xi'an Elite Electronic Industrial Co., Ltd. se dividen en dos estructuras, ángulo recto y lanzamiento final. Para el extremo coaxial de los adaptadores de guía de ondas, podemos proporcionar N, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMP y muchos otros tipos. Sus frecuencias van de 6.5GHz a 50GHz. Nuestros modelos de guía de ondas van de BJ84 a BJ400 (wr112-wr22).
Además, podemos ofrecer adaptadores coaxiales de guía de ondaspersonalizados de acuerdo con los requisitos especiales de los clientes.
Especificación:
| Nombre del producto | Adaptadores de guía de ondas a coaxial |
| Tipo coaxial | 2.92mm (tipo K) |
| Tamaño de la guía de ondas | WR42 |
| Estilo del cuerpo | Ángulo recto |
| Rango de frecuencia | 17.6-26.7GHz |
| Impedancia | 50 Ohm |
| VSWR | 1.25 |
Catálogo - Adaptadores de guía de ondas a coaxial.pdf
Ventajas:
-Nuestros adaptadores de guía de ondas son de alta fiabilidad, tamaño miniatura y excelente rendimiento, etc., lo que los hace ampliamente adoptados en mediciones de microondas y dispositivos de ondas milimétricas, etc.
Dibujo detallado:
Lista de adaptadores de guía de ondas a 2.92mm (tipo K) coaxiales:
| Número de modelo | Descripción | Nota |

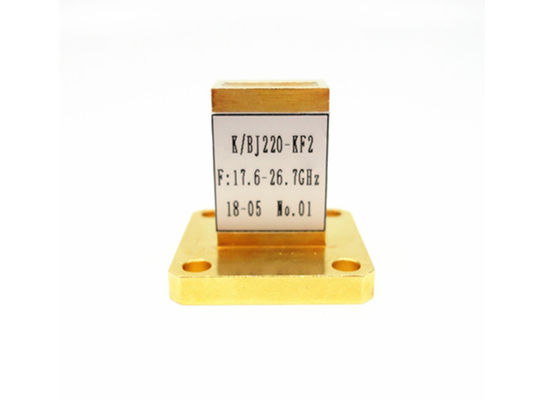

| K/BJ220-KF2 | Adaptadores de ángulo recto de WR42 a K (2.92mm) hembra | BJ220=WR42 |
| K/BJ220-KF1 | Adaptadores de lanzamiento final de WR42 a K (2.92mm) hembra | K=hembra |
| K/BJ260-KF | Adaptadores de ángulo recto de WR34 a K (2.92mm) hembra | BJ260=WR34 |
| K/BJ260-KF1 | Adaptadores de lanzamiento final de WR34 a K (2.92mm) hembra | |
| K/BJ320-KF | Adaptadores de ángulo recto de WR28 a K (2.92mm) hembra | BJ320=WR28 |
| K/BJ320-KF1 | Adaptadores de lanzamiento final de WR28 a K (2.92mm) hembra | |
| K/BJ320-JF1 | Adaptadores de lanzamiento final de WR28 a K (2.92mm) macho | J=macho |
| K/BJ400-KF1 | Adaptadores de lanzamiento final de WR22 a K (2.92mm) hembra | BJ400=WR22 |
| K/24JS18000-KF | Adaptadores de lanzamiento final de WR24JS18000 a K (2.92mm) hembra |
Referencias cruzadas de estándares de guía de ondas
| Estándares chinos | Estándares internacionales | Rango de frecuencia (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
NOTA:
Tenemos más de 10,000 tipos de Adaptadores de guía de ondas a coaxial para elegir, si no encuentra el adaptador que está utilizando, contáctenos con sus detalles. Las dimensiones ODM son bienvenidas.
