Adaptador de guía de ondas a coaxial BJ320 K 2.92mm hembra de lanzamiento final de 26.4 GHz ~ 40 GHz
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Guía de ondas para adaptadores coaxial | Material: | Conector de latón |
|---|---|---|---|
| Rango de frecuencia: | 26.4-40GHz | Conector: | 2.92mm (tipo K) |
| VSWR: | 1.25 | Impedancia: | 50 ohmios |
| Tamaño de la guía de onda: | Las demás: | Estilo corporal: | Ángulo recto |
| Resaltar: | Adaptador de guía de ondas a coaxial WR28,Adaptador de lanzamiento final hembra BJ320 de 2.92 mm,Adaptador de guía de ondas a coaxial de 26.4-40 GHz |
||

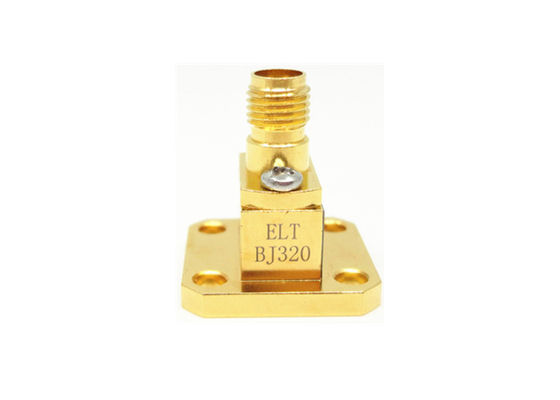

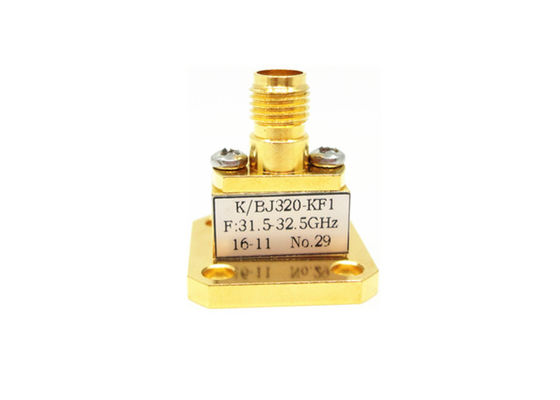

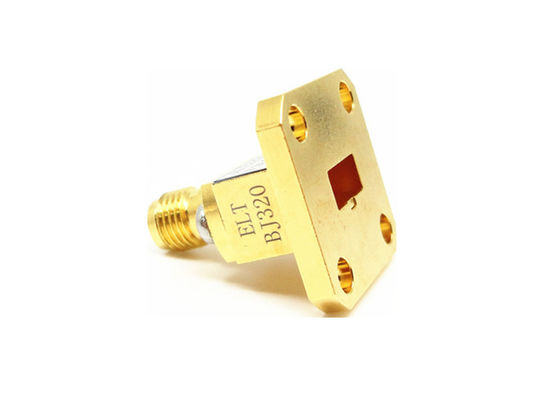

Adaptador de guía de ondas a coaxial WR28 K 2.92mm de extremo de lanzamiento hembra

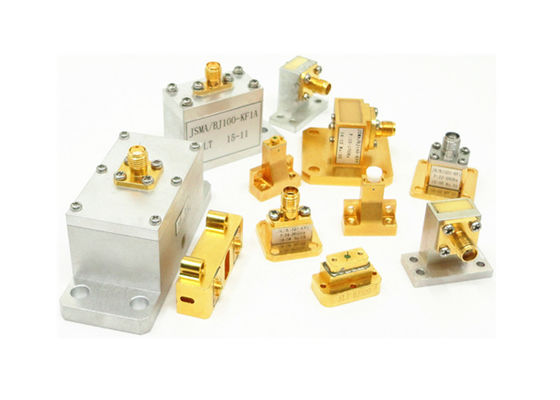

Adaptador de guía de ondas a coaxial producido por Xi'an Elite Electronic Industrial Co., Ltd. se dividen en dos estructuras, ángulo recto y lanzamiento de extremo. Para el extremo coaxial de los adaptadores de guía de ondas, podemos proporcionar tipo N, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMP y muchos otros tipos. Sus frecuencias van de 6.5GHz a 50GHz. Nuestros modelos de guía de ondas van de BJ84 a BJ400 (wr112-wr22).
Además, podemos ofrecer adaptadores coaxiales de guía de ondas personalizados de acuerdo con los requisitos especiales de los clientes.
Catálogo- Adaptadores de guía de ondas a coaxial.pdf
Especificación:
| Nombre del producto | Adaptadores de guía de ondas a coaxial |
| Tipo coaxial | 2.92mm (tipo K) |
| Tamaño de la guía de ondas | WR28 |
| Estilo del cuerpo | Lanzamiento de extremo |
| Rango de frecuencia | 26.4-40.0GHz |
| Impedancia | 50 Ohm |
| VSWR | 1.25 |
Ventajas:
-Nuestros adaptadores de guía de ondas son de alta fiabilidad, tamaño en miniatura y excelente rendimiento, etc., lo que los hace ampliamente adoptados en mediciones de microondas y dispositivos de ondas milimétricas, etc.
Dibujo detallado (mm):
Lista de Adaptadores de guía de ondas a 2.92mm (tipo K) Coaxiales:
| Número de modelo | Descripción | Nota |
| K/BJ220-KF2 | Adaptadores de ángulo recto de WR42 a K (2.92mm) hembra | BJ220=WR42 |
| K/BJ220-KF1 | Adaptadores de lanzamiento de extremo de WR42 a K (2.92mm) hembra | K=hembra |
| K/BJ260-KF | Adaptadores de ángulo recto de WR34 a K (2.92mm) hembra | BJ260=WR34 |
| K/BJ260-KF1 | Adaptadores de lanzamiento de extremo de WR34 a K (2.92mm) hembra | |
| K/BJ320-KF | Adaptadores de ángulo recto de WR28 a K (2.92mm) hembra | BJ320=WR28 |
| K/BJ320-KF1 | Adaptadores de lanzamiento de extremo de WR28 a K (2.92mm) hembra | |
| K/BJ320-JF1 | Adaptadores de lanzamiento de extremo de WR28 a K (2.92mm) macho | J=macho |
| K/BJ400-KF1 | Adaptadores de lanzamiento de extremo de WR22 a K (2.92mm) hembra | BJ400=WR22 |
| K/24JS18000-KF | Adaptadores de lanzamiento de extremo de WR24JS18000 a K (2.92mm) hembra |
Referencias cruzadas de estándares de guía de ondas
| Estándares chinos | Estándares internacionales | Rango de frecuencia (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
NOTA:
Tenemos más de 10,000 tipos de Adaptadores de guía de ondas a coaxial para elegir, si no encuentra el adaptador que está utilizando, contáctenos con sus detalles. La dimensión ODM es bienvenida.
