Adaptador de guía de ondas WR28 BJ320 a K 2.92mm con lanzamiento final hembra de lanzamiento final de guía de ondas a coaxial K/BJ320-KFE9
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | WR28 Guía de ondas para adaptadores coaxial | Material: | Latón |
|---|---|---|---|
| Rango de frecuencia: | 26.4GHz a 40GHz | Conector: | K2.92 mm |
| VSWR: | 1,35 | Impedancia: | 50 ohmios |
| Tamaño de la guía de onda: | WR28, BJ320 | Estilo corporal: | Finalización del lanzamiento |
| Resaltar: | Adaptador de guía de ondas WR28 a 2.92mm,Adaptador de lanzamiento final BJ320 a K,Adaptador de guía de ondas a coaxial de 26.4-40 GHz |
||
Adaptador de guía de ondas a extremo hembra de lanzamiento final WR28 BJ320 a K2.92mm 26.4GHz~40GHz
La frecuencia de adaptadores de guía de ondas a coaxiales procesados por Elite Electronic (ELT) cubren 5.4GHz-110GHz. Con alta fiabilidad, tamaño pequeño y excelente rendimiento, se utiliza ampliamente en equipos de medición de microondas y ondas milimétricas. La guía de ondas tiene guías de ondas rectangulares estándar y de doble cresta, y se pueden personalizar guías de ondas no estándar según los requisitos del usuario. La interfaz de conexión coaxial incluye N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 y microstrip. Los adaptadores de guía de ondas a coaxiales se dividen en dos tipos: lanzamiento final y lanzamiento en ángulo recto desde la orientación de la interfaz. Entre ellos, el tipo de lanzamiento RA también se puede utilizar como una estructura de alta potencia.
Especificación de K/BJ320-KFE9:
| Nombre del producto | Adaptadores de guía de ondas WR28 a coaxiales K2.92mm |
| Número de modelo | K/BJ320-KFE9 |
| Tipo coaxial | K2.92mm |
| Tamaño de la guía de ondas | WR28 (BJ320) |
| Estilo del cuerpo | Lanzamiento final |
| Rango de frecuencia | 26.4-40GHz |
| Impedancia | 50 Ohm |
| VSWR | 1.30 |
Ventajas:
-Nuestros adaptadores de guía de ondas son de alta fiabilidad, tamaño en miniatura y excelente rendimiento, etc., lo que los hace ampliamente adoptados en dispositivos de medición de microondas y ondas milimétricas, etc.

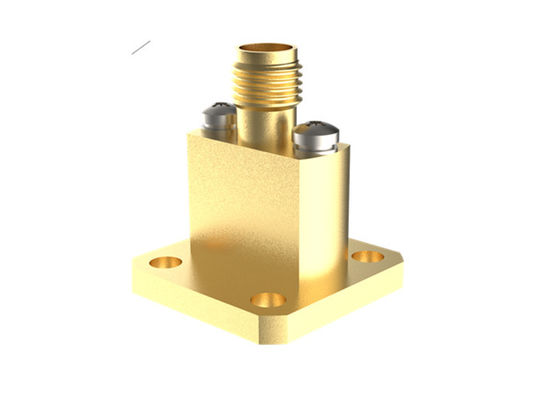

Dibujo de contorno e imágenes de Adaptador de guía de ondas a coaxial hembra WR28 BJ320 a 2.92mm 2K/BJ320-KFE9:
Lista de Adaptadores de guía de ondas a coaxiales de 2.92mm:
| Número de modelo | Descripción | Nota |
| K/BJ320-KF22 | Adaptadores de ángulo recto hembra WR28(BJ320) a 2.92mm | |
| K/BJ320-KFE9 | Adaptadores de lanzamiento final hembra WR28(BJ320) a 2.92mm | BJ320=WR28 |
| Tipo personalizado | Se aceptan tamaños personalizados |
Referencias cruzadas de estándares de guía de ondas
| Estándar chino | Estándar internacional | Rango de frecuencia (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
NOTA:
Tenemos más de 1.000 tipos de Adaptadores de guía de ondas a coaxiales para elegir, si no encuentra el adaptador que está utilizando, contáctenos con sus detalles. La dimensión ODM es bienvenida.
