Adaptador de guía de ondas a coaxial de ángulo recto SMA macho WRD750 de 7.5 GHz ~ 18 GHz SMA/WRD750-JF
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | WRD750 Guía de ondas para adaptadores coaxial | Material: | Latón |
|---|---|---|---|
| Enchapado: | Níquel | Rango de frecuencia: | 7.5 GHz a 18 GHz |
| Conector: | SMA hombre | VSWR: | 1.3 |
| Tamaño de la guía de onda: | Se aplicará el procedimiento siguiente: | Estilo corporal: | Ángulo recto |
| Tamaño de la guía de onda: | WRD750 | ||
| Resaltar: | Adaptador de ángulo recto WRD750 a SMA,Adaptador de guía de ondas a coaxial de 7.5-18 GHz,Adaptador de guía de ondas WRD750 a SMA |
||

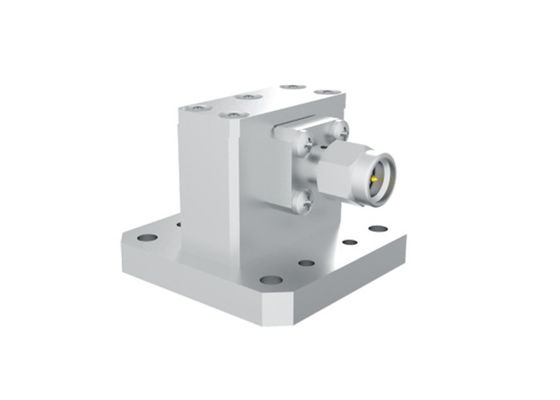

Adaptador de guía de ondas a SMA macho acodado WRD750 de 7.5 GHz ~ 18 GHz
La frecuencia de adaptadores de guía de ondas a coaxiales procesados por Elite Electronic (ELT) cubren 5.4 GHz-110 GHz. Con alta fiabilidad, tamaño pequeño y excelente rendimiento, se utiliza ampliamente en equipos de medición de microondas y ondas milimétricas. La guía de ondas tiene guías de ondas rectangulares estándar y de doble cresta, y se pueden personalizar guías de ondas no estándar según los requisitos del usuario. La interfaz de conexión del extremo coaxial incluye N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 y microstrip. Los adaptadores de guía de ondas a coaxiales se dividen en dos tipos: lanzamiento de extremo y lanzamiento en ángulo recto según la orientación de la interfaz. Entre ellos, el tipo de lanzamiento RA también se puede utilizar como una estructura de alta potencia.
Especificación de SMA/WRD750-JF:
| Nombre del producto | Adaptadores de guía de ondas a coaxiales WRD750 a SMA macho |
| Número de modelo | SMA/WRD750-JF |
| Tipo coaxial | SMA macho |
| Tamaño de la guía de ondas | WRD750 |
| Estilo del cuerpo | Ángulo recto |
| Rango de frecuencia | 7.5 GHz-18 GHz |
| Impedancia | 50 Ohm |
| VSWR | 1.3 |
Ventajas:
-Nuestros adaptadores de guía de ondas son de alta fiabilidad, tamaño miniatura y excelente rendimiento, etc., lo que los hace ampliamente adoptados en dispositivos de medición de microondas y ondas milimétricas, etc.

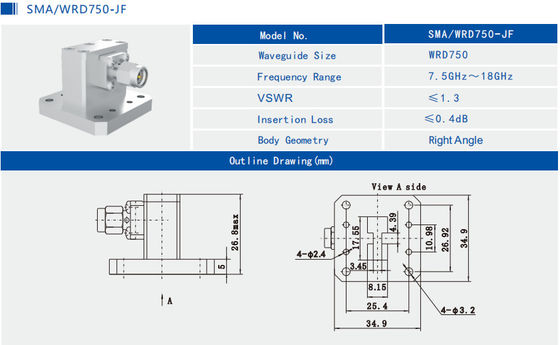

Dibujo de contorno e imágenes de Adaptador de guía de ondas a coaxiales WRD750 a SMA macho SMA/WRD750-JF:
Relacionado Adaptadores de guía de ondas WR a coaxiales de Elite Electronic.
| Número de modelo | Descripción | Nota |
| N/WRD500-KF1 | Adaptadores de lanzamiento de extremo de tipo N hembra WRD500 a WRD500 | 6 GHz ~ 18 GHz |
| K/WRD180-KF | Adaptadores acodados hembra WRD180 a K2.92mm | 18 GHz ~ 40 GHz |
| SMA/WRD650-JF | Adaptadores acodados macho SMA WRD650 a WRD650 | 6 GHz ~ 18 GHz |
| Tipo personalizado | Se aceptan tamaños personalizados |
Referencias cruzadas de estándares de guía de ondas
| Estándar chino | Estándar internacional | Rango de frecuencia (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
NOTA:
Tenemos más de 1.000 tipos de Adaptadores de guía de ondas a coaxiales para elegir, si no encuentra el adaptador que está utilizando, contáctenos con sus detalles. La dimensión ODM es bienvenida.
