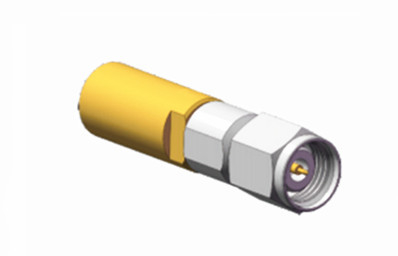

2Conector coaxial de cable RF de acero inoxidable de.4 mm para cable MF540A
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| El material: | Acero inoxidable | Sexo: | Hombre |
|---|---|---|---|
| Nombre del producto: | 2.4m m | Palabras clave: | Adaptador de la onda de milímetro |
| Punto de trabajo: | Adaptador de la onda de milímetro | Platación: | Las demás: |
| Aplicación: | RF | Galjanoplastia superficial: | Apaciguado |
| Resaltar: | MF540A Conector coaxial de cable,2Conector coaxial de cable RF de.4 mm,Conector coaxial de cable RF de acero inoxidable |
||
2Conector coaxial de cable RF de acero inoxidable de.4 mm para cable MF540A
El conector de la serie 2.4 es un conector de onda milimétrica de alto rendimiento diseñado para frecuencias de hasta 50 GHz, caracterizado por una interfaz de aire y conexión roscada.diseño ligeroEstos conectores se utilizan ampliamente en mediciones de microondas de alta frecuencia y equipos de ondas milimétricas.

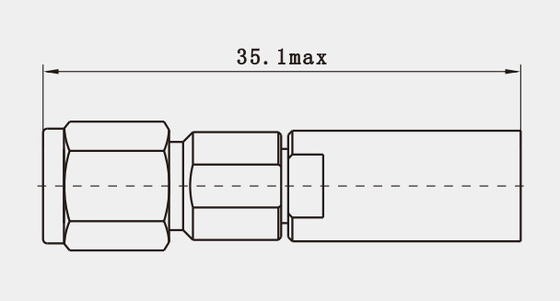

Especificación de 2Conector coaxial de cable RF de acero inoxidable de.4 mm para cable MF540A(mm):
Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Impedancia | 50 Ω |
| Rango de frecuencia | CC - 50 GHz |
| Nivel de tensión | 170VRMS (máximo nivel del mar) |
| Válvula de resistencia dieléctrica | 500 VRMS (máximo nivel del mar) |
|
Relación de las ondas de tensión en pie |
≤ 1,05 + 0,005f |
| Resistencia de contacto | El conductor central ≤ 2 mΩ |
| El conductor externo ≤ 3 mΩ | |
| Resistencia al aislamiento | ≥ 5000 MΩ |
| El conductor interno | Enchufe masculino: latón, dorado |
| Las mujeres: BeCu, dorada | |
| Contacto resistente | BeCu, recubierto de níquel |
| Cuerpo / Concha / Casas |
El cobre, recubierto de oro |
| El aislante | El PEI |
| Envases | El caucho de silicona |
| Temperatura | -55 °C ~ +125 °C |
| Durabilidad | 500 ciclos |
| Torque de trabajo | 0.79 ~ 1.13 N.m. |
| Pérdida de inserción | El número de unidades de control de las emisiones de gases de efecto invernadero es el siguiente: |
| Rango de temperatura | -65 °C~+165 °C |
Características:
El conector RF de cable de 2,4 mm adopta un diseño dieléctrico de aire avanzado que resulta en una baja VSWR y pérdida de inserción.Esta característica es particularmente importante para la transmisión de alta frecuencia porque la baja pérdida de inserción reduce significativamente la pérdida de energía durante la transmisión de la señal, mientras que un VSWR bajo ayuda a mejorar la estabilidad de la señal y la eficiencia de transmisión.que cumplen los requisitos estrictos del rango de frecuencias de los sistemas modernos de comunicación de alta velocidad.
El diseño mecánico de este conector también es ingenioso, con un diámetro del conductor exterior de 2,4 mm que permite la compatibilidad con los conectores de la serie de 1,85 mm.Este diseño no sólo mejora la flexibilidad de uso, sino que también permite una mejor adaptación y conexión entre diferentes dispositivosGracias a su alta precisión y durabilidad, el conector RF de 2,4 mm se utiliza ampliamente en campos de medición de precisión y sistemas de comunicación de ondas milimétricas.como en equipos de ensayo y medición.
Aplicación:
1. Analisadores de red de alta frecuencia
Conectividad del dispositivo: los conectores RF de cable de 2,4 mm se utilizan ampliamente en los analizadores de red de alta frecuencia.especialmente en entornos de ensayo de hasta 50 GHzSe utilizan principalmente para conectar el equipo de ensayo a los dispositivos sometidos a ensayo, garantizando la precisión y fiabilidad durante la transmisión de la señal.
2Equipo de ensayo y medición
Pruebas de calibración: los conectores RF de 2,4 mm se emplean significativamente en varios equipos de prueba y medición.su diseño dieléctrico de aire de precisión permite mediciones muy precisasSe utilizan comúnmente en dispositivos de calibración de laboratorio y línea de producción para garantizar estándares de rendimiento uniformes en diferentes equipos de ensayo.
Herramientas de medición de precisión: los conectores de 2,4 mm también se utilizan ampliamente en las pruebas de evaluación de lanzamiento final y en los equipos de prueba de bordo. Estos conectores ofrecen una alta fiabilidad y repetibilidad,garantizar la consistencia en todas las mediciones y proporcionar una considerable comodidad para los ingenieros.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConector, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
