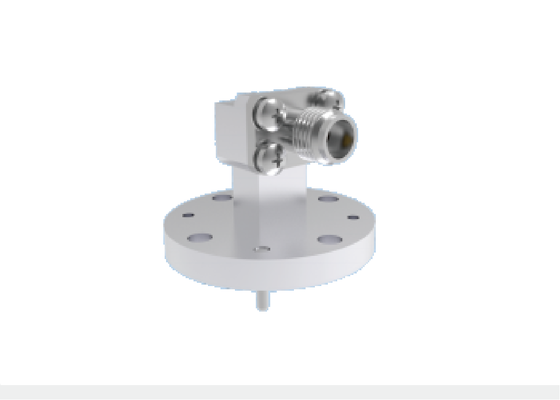

WR22 BJ400 Guía de onda de ángulo recto a 2.4 mm Adaptador coaxial 4 agujeros Montaje de brida redonda 23.9GHz-50.1GHz Componentes de guía de onda aeroespacial de banda Ka

Ampliación de imagen : WR22 BJ400 Guía de onda de ángulo recto a 2.4 mm Adaptador coaxial 4 agujeros Montaje de brida redonda 23.9GHz-50.1GHz Componentes de guía de onda aeroespacial de banda Ka Mejor precio

Datos del producto:

Lugar de origen:	Xi'an, China
Nombre de la marca:	ELT
Certificación:	ISO 9001, ISO14001
Número de modelo:	BTZH-P2K-1

Pago y Envío Términos:

Cantidad de orden mínima:	MOQ 10pcs
Precio:	Depending on the quantity
Detalles de empaquetado:	1 pieza por bolsa de plástico; 100 piezas por cartón
Tiempo de entrega:	8-12 semanas después de recibir el pago
Condiciones de pago:	T/T o LC
Capacidad de la fuente:	como requisitos

Contacto

Descripción detallada del producto

Nombre del producto:	Adaptador WR22 a Coaxial de 2,4 mm	Modelo:	BTZH-P2K-1
Rango de frecuencia:	23,9 GHz-50,1 GHz	Director central:	Cobre de aleación, recubierto de oro
Conductor exterior:	Aleación de aluminio, oxidación conductiva de color natural.	Estructura:	Ángulo recto
Puerto Coaxial:	2.4m m	Puerto de guía de ondas:	BJ400/WR22
Método de montaje:	Montaje de brida redonda de 4 orificios	VSWR:	≤1,25
Pérdida de inserción:	≤ 0,25 dB	Peso:	≤16g
Resaltar:	Guía de onda WR22 al adaptador coaxial de 2 , 4 mm , Componente de guía de ondas aeroespacial de banda Ka

Descripción del Producto:

Adaptador de guía de onda a onda de 2,4 mm

Elite Electronics fabrica adaptadores de guía de onda a coaxial de alto rendimiento de grado aeroespacial suministrados en dos construcciones centrales: configuraciones de lanzamiento final y de ángulo recto. Cubriendo un amplio rango de frecuencia de 5,3 GHz a 145 GHz, nuestras opciones de guías de ondas rectangulares abarcan las especificaciones estándar BJ/WR: BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ140(WR62), BJ180(WR51), BJ220(WR42), BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ1200(WR8).

Las interfaces coaxiales disponibles incluyen las series SMA, 2,92 mm, 2,4 mm, 1,85 mm, 1,0 mm y 0,8 mm, y cada puerto de guía de ondas está clasificado para funcionamiento con ancho de banda completo en su banda de frecuencia designada.

Con una construcción mecánica robusta, un tamaño compacto, un rendimiento de RF consistente superior y un peso reducido por debajo de 20 gramos, nuestros adaptadores de transición de guía de onda-coaxial aeroespaciales se utilizan ampliamente en aplicaciones aeroespaciales de satélites y naves espaciales.

Dimensión de contornode guía de ondas WR22 a conectores de 2,4 mm:

Número de modelo:BTZH-P2K-1

WR22 BJ400 Guía de onda de ángulo recto a 2.4 mm Adaptador coaxial 4 agujeros Montaje de brida redonda 23.9GHz-50.1GHz Componentes de guía de onda aeroespacial de banda Ka 0

Más conectores de guía de ondas,No dude en contactarnos para solicitar el catálogo de productos.. |Soluciones personalizadas disponibles

Aplicaciones:

Xi'an Elite Electronics es una Fabricante líder de soluciones de interconexión sistemáticasirviendo principalmente a los sectores aeroespacial, aviación, navegación, radar, comunicaciones, medición,electrónicacampos. Nuestros productos de alta calidad utilizan los mejores materiales y procesos estrictos para garantizar la durabilidad y confiabilidad en entornos hostiles.

WR22 BJ400 Guía de onda de ángulo recto a 2.4 mm Adaptador coaxial 4 agujeros Montaje de brida redonda 23.9GHz-50.1GHz Componentes de guía de onda aeroespacial de banda Ka 1

Embalaje y envío

Embalaje:

ElGuía de ondas WR 22 a coaxial 2,4 mm.conectoresEstá cuidadosamente empaquetado en caja de cartón para garantizar su protección durante el tránsito.

WR22 BJ400 Guía de onda de ángulo recto a 2.4 mm Adaptador coaxial 4 agujeros Montaje de brida redonda 23.9GHz-50.1GHz Componentes de guía de onda aeroespacial de banda Ka 2

Envío:

Enviamos elguía de ondas WR22 a coaxial 2,4 mmconectoresutilizando un servicio de mensajería confiable para garantizar una entrega segura y rápida a nuestros clientes. Los clientes recibirán un número de seguimiento. después del envío.

Comparación de puertos de guía de ondas

bj (Estándar chino)	WR	Frecuencia (GHz)	Ancho interior	Altura interior	Frecuencia común. Banda
BJ70	WR137	5.38～8.17	34,85	15.8	Banda C/X
BJ84	WR112	6,57～9,99	28,5	12.62	Banda X
BJ100	WR90	8.20～12.50	22,86	10.16	Banda X
BJ120	WR75	9,84～15,00	19.05	9.525	Ku baja frecuencia.
BJ140	WR62	11.90～18.00	15.8	7.9	Banda Ku
BJ180	WR51	15.80～24.00	12,95	6.48	Ku alta/K baja frecuencia.
BJ220	WR42	18.00～26.50	10.67	5.33	Banda K
BJ260	WR34	21.70～33.00	8.636	4.318	Ka baja frecuencia.
BJ320	WR28	26,50～40,00	7.112	3.556	ka
BJ400	WR22	33,00～50,00	5.69	2.845	Ka Alta frecuencia. / U
BJ500	WR19	39,20～59,60	4.775	2.388	Banda U/V
BJ620	WR15	50,00～75,00	3.759	1,88	Banda V
BJ740	WR12	60,50～91,90	3.099	1.549	Banda E
BJ900	WR10	75,00～110,0	2.54	1.27	Banda W
BJ1200	WR08	92,20～140,0	2.032	1.016	Banda F
