WR22 BJ400 Guía de onda de lanzamiento de extremo a 2.4 mm Adaptador coaxial 4 agujeros Montaje de brida redonda 23.9GHz-50.1GHz Componentes de guía de onda aeroespacial de banda Ka

Todos los productos

Conector de SMA RF (205)

Conector de SMP RF (237)

Conector de SMPM RF (96)

conector de 1.0m m RF (23)

conector de 1.85m m RF (11)

conector de 2.4m m RF (41)

conector de 2.92m m RF (131)

conector de 3.5m m RF (13)

Conector RF de la SSMA (71)

Entre el adaptador del RF de la serie (87)

Conectores RF para el sector aeroespacial (31)

Componentes de guía de ondas para el sector aeroespacial (10)

Asamblea de cable del RF (75)

Terminación de la carga del RF (29)

Guía de onda al adaptador coaxial (35)

Vidrio para metal los conectores del sello (123)

Conector de la serie de J30J (49)

Juntas rotatorias de la microonda (6)

Conector integrado (22)

Conector coaxial del adaptador del RF (252)

Estoy en línea para chatear ahora

Certificación

CHINA Xi'an Elite Electronics Co., Ltd. certificaciones

El producto estaba exactamente como se esperaba y de alta calidad. Mantenga era excelente. Ordenará definitivamente de otra vez.

—— Gregory, los E.E.U.U.

Entendía mis requisitos y buscó las piezas correctas.

—— Ian, Nueva Zelanda

Ha sido un gran placer que trataba de usted y le agradece por su ayuda y sugerencia. Espere que haya más copperation en un futuro próximo.

—— Terence, Singapur

Los conectores de SMP son de alta calidad, la tarifa del escape pueden alcanzar 1*10^-9 mbar*l/s. mucho con un precio tan económico.

—— Jonh, Estados Unidos

Vendedor profesional

—— Abdu, la Arabia Saudita

Tengo sus conectores de alta frecuencia y son muy buenos!

—— Jacky, de Corea

Hemos probado los cables y todos funcionan como se esperaba.

—— Josh, Reino Unido

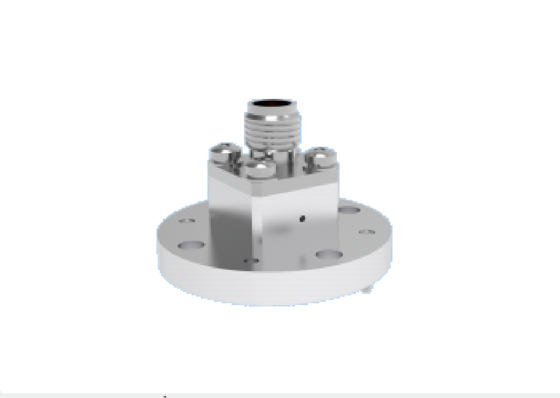

WR22 BJ400 Guía de onda de lanzamiento de extremo a 2.4 mm Adaptador coaxial 4 agujeros Montaje de brida redonda 23.9GHz-50.1GHz Componentes de guía de onda aeroespacial de banda Ka

Ampliación de imagen : WR22 BJ400 Guía de onda de lanzamiento de extremo a 2.4 mm Adaptador coaxial 4 agujeros Montaje de brida redonda 23.9GHz-50.1GHz Componentes de guía de onda aeroespacial de banda Ka Mejor precio

Datos del producto:

Lugar de origen:	Xi'an, China
Nombre de la marca:	ELT
Certificación:	ISO 9001, ISO14001
Número de modelo:	BTZH-H2K-1

Pago y Envío Términos:

Cantidad de orden mínima:	MOQ 10pcs
Precio:	Depending on the quantity
Detalles de empaquetado:	1 pieza por bolsa de plástico; 100 piezas por cartón
Tiempo de entrega:	8-12 semanas después de recibir el pago
Condiciones de pago:	T/T o LC
Capacidad de la fuente:	como requisitos

Contacto

Descripción detallada del producto

Nombre del producto:	Conector RF WR22 a coaxial de 2,4 mm	modelo:	BTZH-H2K-1
Rango de frecuencia:	23,9 GHz-50,1 GHz	Director central:	Cobre de aleación, recubierto de oro
Conductor exterior:	Aleación de aluminio, oxidación conductiva de color natural.	Puerto Coaxial:	2.4m m
Estructura:	Finalización del lanzamiento	Método de montaje:	Montaje de brida redonda de 4 orificios
Puerto de guía de ondas:	BJ400/WR22	VSWR:	≤1,25
Pérdida de inserción:	≤ 0,25 dB	Peso:	≤16g
Resaltar:	Guía de onda WR22 a adaptador coaxial de 2 , 4 mm , componentes de guía de onda aeroespacial de banda Ka

Descripción del producto:

Guía de onda a conector RF de 2,4 mm, lanzamiento final

Elite Electronics fabrica adaptadores de guía de onda a coaxial de alto rendimiento de grado aeroespacial, suministrados en dos construcciones principales: configuraciones de lanzamiento final y de ángulo recto. Cubriendo un amplio rango de frecuencia de 5,3 GHz a 145 GHz, nuestras opciones de guía de onda rectangular abarcan las especificaciones estándar BJ / WR: BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ140(WR62), BJ180(WR51), BJ220(WR42), BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ1200(WR8).

Las interfaces coaxiales disponibles incluyen SMA, 2,92 mm, Conector RF de 2,4 mm, 1,85 mm, 1,0 mm y 0,8 mm, con cada puerto de guía de onda clasificado para operación de ancho de banda completo en su banda de frecuencia designada.

Con una robusta construcción mecánica, huella compacta, rendimiento de RF consistente superior y bajo peso por debajo de 20 gramos, nuestros adaptadores de transición de guía de onda a coaxial aeroespacial se implementan ampliamente en aplicaciones aeroespaciales de satélites y naves espaciales.

Dimensión del contorno de conectores de guía de onda WR22 a RF de 2,4 mm, lanzamiento final:

Nº de modelo: BTZH-H2K-1

WR22 BJ400 Guía de onda de lanzamiento de extremo a 2.4 mm Adaptador coaxial 4 agujeros Montaje de brida redonda 23.9GHz-50.1GHz Componentes de guía de onda aeroespacial de banda Ka

Más conectores de guía de onda a coaxial, no dude en contactarnos para obtener el catálogo de productos. | Soluciones personalizadas disponibles

Aplicaciones:

Xi'an Elite Electronics es un Fabricante líder de soluciones de interconexión sistemática que sirve principalmente a los campos aeroespacial, de aviación, de navegación, de radar, de comunicaciones, de medición, electrónicos y otros. Nuestros productos de alta calidad utilizan los mejores materiales y procesos estrictos para garantizar la durabilidad y fiabilidad en entornos hostiles.

WR22 BJ400 Guía de onda de lanzamiento de extremo a 2.4 mm Adaptador coaxial 4 agujeros Montaje de brida redonda 23.9GHz-50.1GHz Componentes de guía de onda aeroespacial de banda Ka

Embalaje y envío

Embalaje:

Los conectores de lanzamiento final de guía de onda WR 22 a coaxial RF de 2,4 mm se empaquetan cuidadosamente en cartón para garantizar su protección durante el tránsito. Envío:

WR22 BJ400 Guía de onda de lanzamiento de extremo a 2.4 mm Adaptador coaxial 4 agujeros Montaje de brida redonda 23.9GHz-50.1GHz Componentes de guía de onda aeroespacial de banda Ka

Enviamos los

conectores de lanzamiento final de guía de onda WR22 a coaxial RF de 2,4 mmutilizando un servicio de mensajería fiable para garantizar una entrega segura y rápida a nuestros clientes. Los clientes recibirán un número de seguimiento después del envío.Comparación de puertos de guía de ondaBJ

(Estándar chino)

WR Frecuencia (GHz)	Ancho interior	Altura interior	Banda de frecuencia común	BJ70	WR137
5.38～8.17	34.85	15.8	Banda C/X	Banda Ku	WR112
6.57～9.99	28.5	12.62	Banda X	BJ100	WR75
8.20～12.50	22.86	10.16	Banda X	BJ120	WR75
9.84～15.00	19.05	9.525	Ku baja frecuencia.	BJ140	WR62
11.90～18.00	15.8	7.9	Banda Ku	BJ180	WR51
15.80～24.00	12.95	6.48	Ku alta/K baja frecuencia.	BJ220	WR42
18.00～26.50	10.67	5.33	Banda K	BJ260	WR34
21.70～33.00	8.636	4.318	Ka baja frecuencia.	BJ320	WR28
26.50～40.00	7.112	3.556	Ka	BJ400	WR22
33.00～50.00	5.69	2.845	Ka alta frecuencia / U	BJ500	WR19
39.20～59.60	4.775	2.388	Banda U/V	BJ620	WR15
50.00～75.00	3.759	1.88	Banda V	BJ740	WR12
60.50～91.90	3.099	1.549	Banda E	BJ900	WR10
75.00～110.0	2.54	1.27	Banda W	BJ1200	WR08
92.20～140.0	2.032	1.016	Banda F
