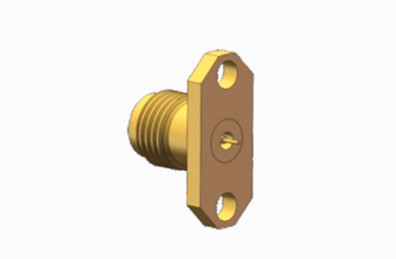

2.4mm Conector de panel de bronce de bronce dorado para alta frecuencia RF MMW coaxial
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Punto de trabajo: | Conector de la onda de milímetro | Sexo: | Mujeres |
|---|---|---|---|
| El material: | Las demás | Palabras clave: | conectores de 2.4m m MMW |
| Platación: | Revestidos de oro | Aplicación: | RF |
| Tipo de conector: | 2 agujeros ensanchan conector del panel | ||
| Resaltar: | Conector coaxial MMW RF de alta frecuencia,2Conector de panel de brida femenino de.4 mm |
||
2.4mm Femenino de latón de oro revestido con brida RF MMW conector coaxial
La gama de productos de 2,4 mm comprende conectores de onda milimétrica (MMW) de alto rendimiento que operan a frecuencias de hasta 50 GHz.Estos conectores cuentan con atributos como tamaño compactoSe utilizan ampliamente en mediciones de microondas de alta frecuencia y aplicaciones de ondas milimétricas.
Los conectores coaxial de 2,4 mm de precisión de 50 Ohm están diseñados para aplicaciones universales de RF y microondas.incluidas las comunicaciones celulares y por satéliteEstos conectores están hechos de acero inoxidable resistente y están construidos para soportar un uso repetitivo.Están diseñados con un dieléctrico de aire e incorporan un soporte de plástico de baja pérdida para el conductor central, mejorando su rendimiento y longevidad.

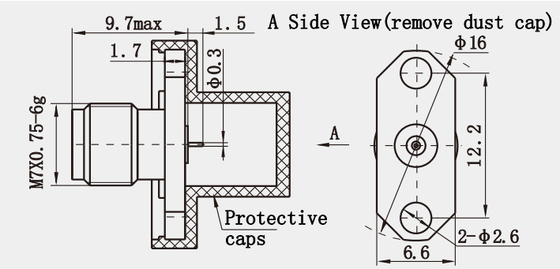

Especificación(mm):
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Impedancia | 50 Ω |
| Rango de frecuencia | DC - 40 GHz |
| Nivel de tensión | 150 VRMS (máximo nivel del mar) |
| Válvula de resistencia dieléctrica | 500 VRMS (máximo nivel del mar) |
|
Relación de las ondas de tensión en pie |
≤ 13 |
| Resistencia de contacto | Conductor central ≤ 4,0 mΩ |
| El conductor externo ≤ 2,5 mΩ | |
| Resistencia al aislamiento | ≥ 5000 MΩ |
| El conductor interno | Enchufe masculino: latón, dorado |
| Las mujeres: BeCu, dorada | |
| Contacto resistente | BeCu, recubierto de níquel |
| Cuerpo / Concha / Casas |
El cobre, recubierto de oro |
| El aislante | El PEI |
| Envases | El caucho de silicona |
| Temperatura | -55 °C ~ +125 °C |
| Durabilidad | 500 ciclos |
| Torque de trabajo | 0.79 ~ 1.13 N.m. |
| Pérdida de inserción | El número de unidades de control de las emisiones de gases de efecto invernadero es el siguiente: |
| Rango de temperatura | -65 °C~+165 °C |
| Pin de contacto | Revestimiento con oro |
Características:
Este conector está diseñado para manejar rangos de frecuencia de hasta 50 GHz, con una impedancia característica de 50Ω.es dimensionalmente compatible con la SMA existente, 3.5mm y 2.92mm conectores, lo que permite un ajuste preciso e incorpora las características superiores de estos diseños anteriores en la interfaz de conexión.La toma de este conector está diseñado con cuatro ranuras, que aumentan la flexibilidad y reducen el desgaste del conductor interno, mejorando así la fiabilidad operativa.
Aplicación:
1Equipo de comunicación: debido a su excelente rendimiento de alta frecuencia, este conector se utiliza ampliamente para conectar antenas y dispositivos de comunicación.garantizar la estabilidad y la eficiencia en la transmisión de señales.
2Instrumentación: En el equipo de prueba y medición, el conector de onda de 2,4 mm se utiliza comúnmente en analizadores de red, analizadores de espectro,y otros instrumentos de alta precisión para garantizar la exactitud de las mediciones.
3Sistemas RFID y SDR: los sistemas de identificación por radiofrecuencia (RFID) y de radio definida por software (SDR) requieren conectores de alta frecuencia y fiabilidad, donde el 2.El conector de onda de 4 mm también muestra un excelente rendimiento.
