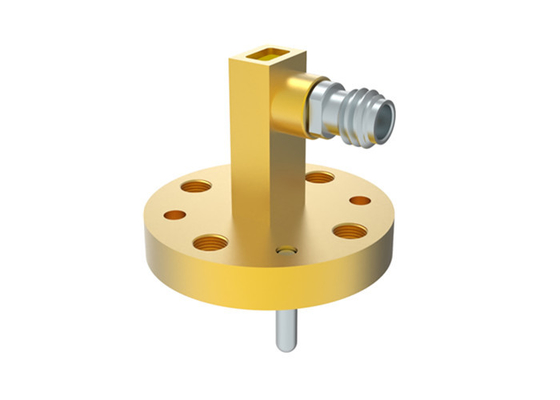

74GHz~110GHz WR10 BJ900 a 1.0mm Mujer Guía de onda de ángulo derecho a adaptador de coax 1.0/BJ900-KF

74GHz~110GHz WR10 BJ900 To 1.0mm Female Right Angle Waveguide To Coax Adapter 1.0/BJ900-KF
74GHz~110GHz WR10 BJ900 To 1.0mm Female Right Angle Waveguide To Coax Adapter 1.0/BJ900-KF

Ampliación de imagen :  74GHz~110GHz WR10 BJ900 a 1.0mm Mujer Guía de onda de ángulo derecho a adaptador de coax 1.0/BJ900-KF Mejor precio

Datos del producto:
Lugar de origen: China.
Nombre de la marca: ELT
Certificación: ISO 9001:2015, ISO 14001:2015
Número de modelo: 1.0/BJ900-KF.
Pago y Envío Términos:
Cantidad de orden mínima: 5 piezas
Precio: Negociable
Detalles de empaquetado: Cartón de exportación estándar
Tiempo de entrega: Dentro de los 5 a 7 días hábiles (para existencias)
Condiciones de pago: T/T, L/C, tarjeta de crédito, Paypal
Capacidad de la fuente: 10,0000 PCS por mes
Contacto
Descripción detallada del producto
Nombre del producto: WR10 BJ900 Guía de ondas para adaptadores coaxial Material: Latón
Enchapado: Chapado en oro Rango de frecuencia: Las emisiones de gases de efecto invernadero se determinan en función de las emisiones de gases de e
Conector: 1.0 mm VSWR: 1.5
Tamaño de la guía de onda: WR10,BJ900 Estilo corporal: Ángulo recto
Resaltar:

Adaptador de coaxial de guía de ondas WR10 BJ900

,

Adaptador de coaxial de guía de ondas de 74 GHz a 110 GHz

,

Adaptador coaxial de guía de ondas de ángulo derecho femenino

74GHz~110GHz WR10 BJ900 A Adaptador de Guía de Ondas de Ángulo Recto Hembra de 1.0mm a Coaxial

La frecuencia de adaptadores de guía de ondas a coaxiales procesados por Elite Electronic (ELT) cubre 5.4GHz-110GHz. Con alta fiabilidad, tamaño reducido y excelente rendimiento, se utiliza ampliamente en la medición de microondas y equipos de ondas milimétricas. La guía de ondas tiene guías de ondas rectangulares estándar y de doble cresta, y las guías de ondas no estándar se pueden personalizar según los requisitos del usuario. La interfaz de conexión coaxial incluye N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 y microcinta. Los adaptadores de guía de ondas a coaxiales se dividen en dos tipos: lanzamiento final y lanzamiento en ángulo recto según la orientación de la interfaz. Entre ellos, el tipo de lanzamiento RA también se puede utilizar como una estructura de alta potencia.



Especificación de 1.0/BJ900-KF:

Nombre del producto Adaptadores coaxiales WR10 de guía de ondas a 1.0 mm tipo ángulo recto
Modelo No. 1.0/BJ900-KF
Tipo coaxial 1.0mm
Tamaño de la guía de ondas WR10 (BJ900)
Estilo del cuerpo Lanzamiento final
Rango de frecuencia 74GHz-110GHz
Impedancia SMA 50 Ohm
VSWR 1.5



Ventajas:
-Nuestros adaptadores de guía de ondas son de alta fiabilidad, tamaño miniatura y excelente rendimiento, etc., lo que los hace ampliamente adoptados en la medición de microondas y dispositivos de ondas milimétricas, etc.

Dibujo de contorno e imágenes de Adaptador de guía de ondas WR10 BJ900 a 1.0 mm hembra a coaxial 1.0/BJ900-KF:
74GHz~110GHz WR10 BJ900 a 1.0mm Mujer Guía de onda de ángulo derecho a adaptador de coax 1.0/BJ900-KF 0

Gráficos de prueba de Adaptador de guía de ondas WR10 BJ900 a 1.0 mm hembra a coaxial 1.0/BJ900-KF:
74GHz~110GHz WR10 BJ900 a 1.0mm Mujer Guía de onda de ángulo derecho a adaptador de coax 1.0/BJ900-KF 1


Lista de Adaptadores de guía de ondas a coaxiales de 1.0 mm:

Número de modelo Descripción Nota
1.0/BJ740-KF Adaptadores de ángulo recto hembra WR12(BJ740) a 1.0 mm
1.0/BJ740-KFE Adaptadores de lanzamiento final hembra WR12(BJ740) a 1.0 mm BJ740=WR12
1.0/BJ900-KF Adaptadores de ángulo recto hembra WR10(BJ900) a 1.0 mm BJ900=WR10
1.0/BJ900-KFE1 Adaptadores de lanzamiento final hembra WR10(BJ900) a 1.0 mm
Tipo personalizado Se aceptan tamaños personalizados



Relacionado con Adaptadores de guía de ondas a coaxiales de 1.0 mm WR10  de Elite Electronic.

74GHz~110GHz WR10 BJ900 a 1.0mm Mujer Guía de onda de ángulo derecho a adaptador de coax 1.0/BJ900-KF 2

74GHz~110GHz WR10 BJ900 a 1.0mm Mujer Guía de onda de ángulo derecho a adaptador de coax 1.0/BJ900-KF 3



Referencias cruzadas del estándar de guía de ondas

Estándar chino Estándar internacional Rango de frecuencia (GHz)
BJ84 WR112 6.57~9.99
BJ100 WR90 8.20~12.5
BJ120 WR75 9.84~15.0
BJ140 WR62 11.9~18.0
BJ180 WR51 14.5~22.0
BJ220 WR42 17.6~26.7
BJ260 WR34 21.7~33.0
BJ320 WR28 26.3~40.0
BJ400 WR22 32.9~50.1
BJ500 WR19 39.2~59.6
BJ620 WR15 49.8~75.8
BJ740 WR12 60.5~91.9
BJ900 WR10 73.8~112



Waveguide to Coax Adapter-ELT 2024.pdf



NOTA:
Tenemos más de 1,000 tipos de Adaptadores de guía de ondas a coaxiales para elegir, si no encuentra el adaptador que está utilizando, contáctenos con sus datos. Las dimensiones ODM son bienvenidas.
