Adaptador de guía de onda acodado WR90 BJ100 a hembra N para coaxial 8.2GHz~12.5GHz N/BJ100-KF
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Guía de ondas WR90 para adaptadores coaxial | Material: | Latón |
|---|---|---|---|
| Rango de frecuencia: | 8.2-15GHz | Conector: | norte |
| VSWR: | 1.30 | Impedancia: | 50 ohmios |
| Tamaño de la guía de onda: | Las condiciones de los requisitos de seguridad de los vehículos de las categorías A y B: | Estilo corporal: | Ángulo recto |
| Resaltar: | Adaptador WR90 a N hembra,Adaptador coaxial de guía de ondas de ángulo recto,Adaptador BJ100 de 8.2-12.5GHz |
||
Adaptador de guía de ondas WR90 BJ100 a N hembra para coaxión 8.2GHz~15GHz
La frecuencia de adaptadores de guía de ondas a coaxión procesados por Elite Electronic (ELT) cubren 5.4GHz-110GHz. Con alta fiabilidad, tamaño pequeño y excelente rendimiento, se utiliza ampliamente en equipos de medición de microondas y ondas milimétricas. La guía de ondas tiene guías de ondas rectangulares estándar y de doble cresta, y se pueden personalizar guías de ondas no estándar según los requisitos del usuario. La interfaz de conexión del extremo coaxial incluye N, TNC, SMA, SMP, 3.5mm, K (2.92mm), 2.4mm, 1.85mm, 1.0mm y microstrip. Los adaptadores de guía de ondas a coaxión se dividen en dos tipos: lanzamiento de extremo y lanzamiento en ángulo recto según la orientación de la interfaz. Entre ellos, el tipo de lanzamiento RA también se puede utilizar como una estructura de alta potencia.
Especificación de N/BJ100-KF:
| Nombre del producto | Adaptadores de guía de ondas WR90 a coaxión N |
| Número de modelo | N/BJ100-KF |
| Tipo coaxial | N |
| Tamaño de la guía de ondas | WR90 |
| Estilo del cuerpo | Ángulo recto |
| Rango de frecuencia | 8.2-12.5GHz |
| Impedancia | 50 Ohm |
| VSWR | 1.30 |
Ventajas:
-Nuestros adaptadores de guía de ondas son de alta fiabilidad, tamaño miniatura y excelente rendimiento, etc., lo que los hace ampliamente adoptados en la medición de microondas y dispositivos de ondas milimétricas, etc.
Dibujo de esquema del número de modelo N/BJ100-KF:

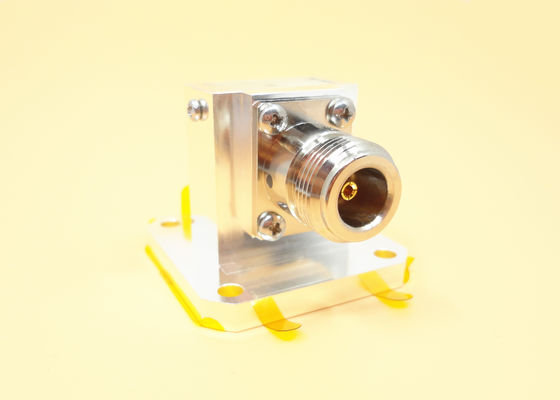

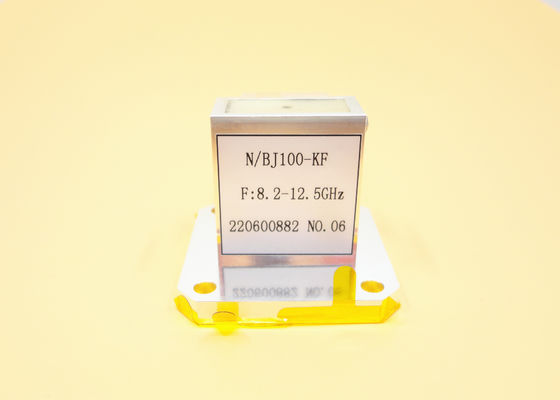

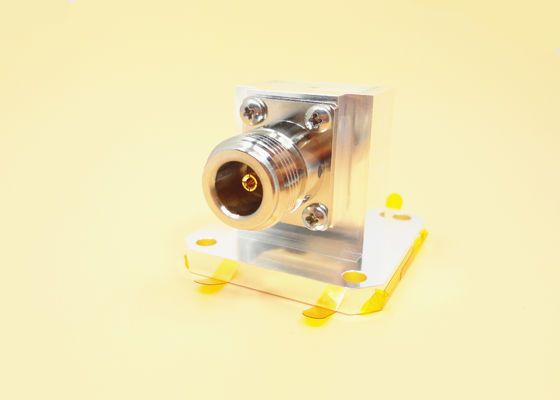

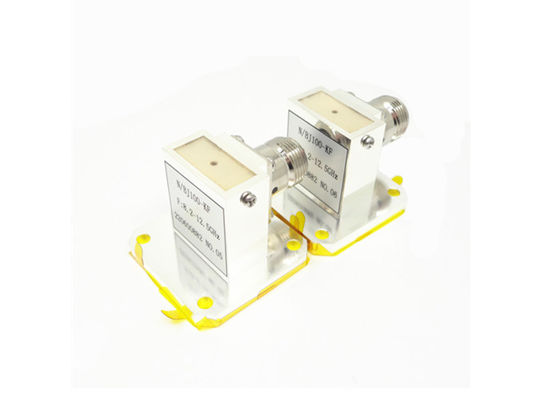

Imágenes de Adaptador de guía de ondas WR90 BJ100 a N hembra para coaxión N/BJ100-KF:
Lista de Adaptadores de guía de ondas a coaxión N:
| Número de modelo | Descripción | Nota |
| N/BJ100-KF | Adaptadores de lanzamiento de extremo WR90(BJ100) a N hembra | BJ100=WR90 |
| N/BJ120-KF | Adaptadores de lanzamiento de extremo WR75(BJ120) a N hembra | BJ120=WR75 |
| N/BJ100-KF1 | Adaptadores de ángulo recto WR62(BJ140) a N hembra | BJ140=WR62 |
Referencias cruzadas de estándares de guía de ondas
| Estándares chinos | Estándares internacionales | Rango de frecuencia (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
Waveguide to Coax Adapter-ELT 2024.pdf
NOTA:
Tenemos más de 1.000 tipos de Adaptadores de guía de ondas a coaxión para elegir, si no encuentra el adaptador que está utilizando, póngase en contacto con nosotros con sus detalles. La dimensión ODM es bienvenida.
