WR90 BJ100 N Guía de ondas femenina para adaptador de coax 8.2GHz - 15GHz N/BJ100-KF

Ampliación de imagen : WR90 BJ100 N Guía de ondas femenina para adaptador de coax 8.2GHz - 15GHz N/BJ100-KF Mejor precio

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	ELT
Certificación:	ISO 9001:2015, ISO 14001:2015
Número de modelo:	N/BJ100-KF

Pago y Envío Términos:

Cantidad de orden mínima:	5 PCS
Precio:	Negociable
Detalles de empaquetado:	Cartón estándar de la exportación
Tiempo de entrega:	Dentro de los 5 a 7 días hábiles (para existencias)
Condiciones de pago:	T/T, Western Union, L/C, PayPal
Capacidad de la fuente:	10.000 PC por mes

Contacto

Descripción detallada del producto

Nombre del producto:	Guía de ondas WR90 para adaptadores coaxial	Material:	Latón
Rango de frecuencia:	8.2-15GHz	Conector:	norte
VSWR:	1.30	Impedancia:	50 ohmios
Tamaño de la guía de onda:	Las condiciones de los requisitos de seguridad de los vehículos de las categorías A y B:	Estilo corporal:	Ángulo recto
Resaltar:	Guía de onda femenina para engatusar el adaptador , Guía de onda femenina de N para engatusar el adaptador , SMA al adaptador 8.2GHz de la guía de onda

Adaptador de guía de ondas WR90 BJ100 a coaxial N hembra 8.2GHz~15GHz

La frecuencia de adaptadores de guía de ondas a coaxiales procesados por Elite Electronic (ELT) cubre 5.4GHz-110GHz. Con alta fiabilidad, tamaño reducido y excelente rendimiento, se utiliza ampliamente en equipos de medición de microondas y de ondas milimétricas. La guía de ondas tiene guías de ondas rectangulares estándar y de doble cresta, y las guías de ondas no estándar se pueden personalizar según los requisitos del usuario. La interfaz de conexión del extremo coaxial incluye N, TNC, SMA, SMP, 3.5mm, K (2.92mm), 2.4mm, 1.85mm, 1.0mm y microcinta. Los adaptadores de guía de ondas a coaxiales se dividen en dos tipos: lanzamiento final y lanzamiento en ángulo recto según la orientación de la interfaz. Entre ellos, el tipo de lanzamiento RA también se puede utilizar como una estructura de alta potencia.

Especificación de N/BJ100-KF:

Nombre del producto	Adaptadores coaxiales WR90 a SMA
Modelo No.	N/BJ140-KF
Tipo coaxial	N
Tamaño de la guía de ondas	WR90
Estilo del cuerpo	Ángulo recto
Rango de frecuencia	8.2-15GHz
Impedancia SMA	50 Ohm
VSWR	1.30

Ventajas:

-Nuestros adaptadores de guía de ondas son de alta fiabilidad, tamaño miniatura y excelente rendimiento, etc., lo que los hace ampliamente adoptados en la medición de microondas y dispositivos de ondas milimétricas, etc.

Dibujo esquemático del modelo No. N/BJ100-KF:

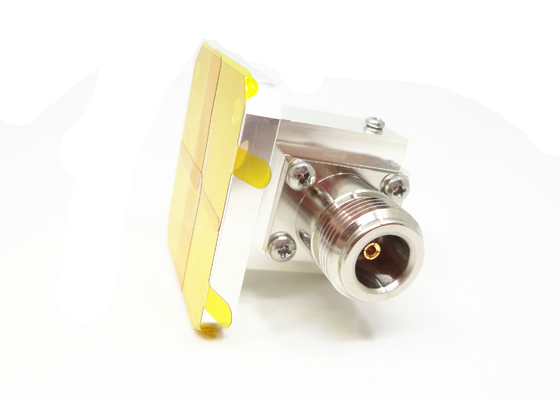

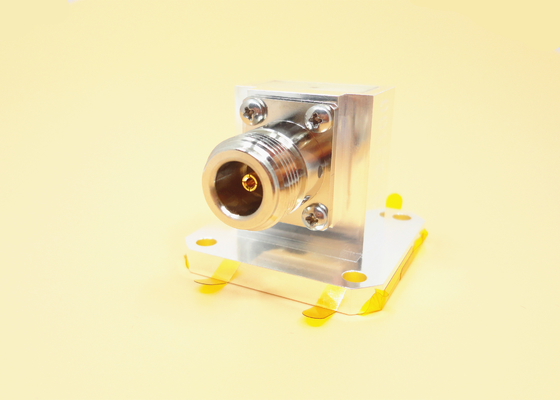

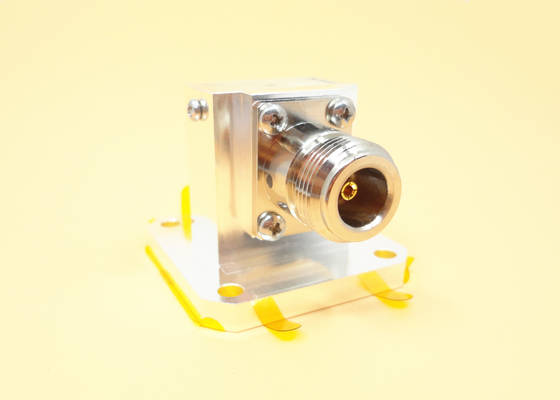

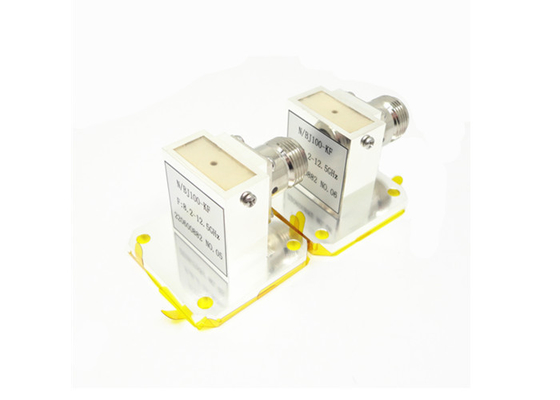

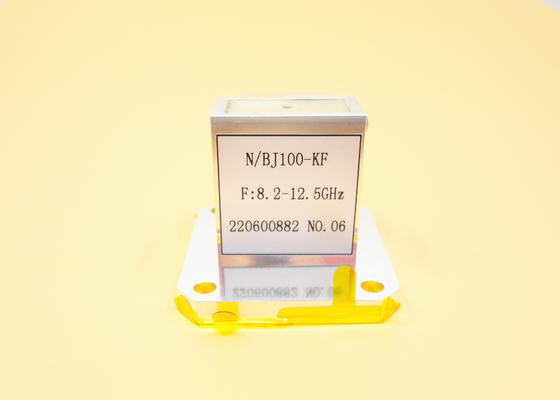

Imágenes de Adaptador de guía de ondas WR90 BJ100 a coaxial N hembra N/BJ100-KF:

Lista de Adaptadores de guía de ondas a coaxiales N:

Número de modelo	Descripción	Nota
N/BJ100-KF	Adaptadores de lanzamiento final WR90(BJ100) a N hembra	BJ100=WR90
N/BJ120-KF	Adaptadores de lanzamiento final WR75(BJ120) a N hembra	BJ120=WR75
N/BJ140-KF1	Adaptadores en ángulo recto WR62(BJ140) a N hembra	BJ140=WR62

Referencias cruzadas de estándares de guía de ondas

Estándares chinos	Estándares internacionales	Rango de frecuencia (GHz)
BJ84	WR112	6.57~9.99
BJ100	WR90	8.20~12.5
BJ120	WR75	9.84~15.0
BJ140	WR62	11.9~18.0
BJ180	WR51	14.5~22.0
BJ220	WR42	17.6~26.7
BJ260	WR34	21.7~33.0
BJ320	WR28	26.3~40.0
BJ400	WR22	32.9~50.1
BJ500	WR19	39.2~59.6
BJ620	WR15	49.8~75.8
BJ740	WR12	60.5~91.9
BJ900	WR10	73.8~112

Adaptador de guía de ondas a coaxial-ELT 2024.pdf

NOTA:
Tenemos más de 1,000 tipos de Adaptadores de guía de ondas a coaxiales para elegir, si no encuentra el adaptador que está utilizando, contáctenos con sus detalles. Se agradece la dimensión ODM.
