Adaptador de guía de ondas a coaxial en ángulo recto WR34 BJ260 a K de 2,92 mm 21,7 GHz ~ 33 GHz K/BJ260-KF8
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | WR34 Guía de ondas para adaptadores coaxial | Material: | Latón |
|---|---|---|---|
| Rango de frecuencia: | 21.7-33GHz | Conector: | K2.92 mm |
| VSWR: | 1.30 | Impedancia: | 50 ohmios |
| Tamaño de la guía de onda: | El sistema de control de las emisiones de gases de escape | Estilo corporal: | Ángulo recto |
| Resaltar: | Adaptador de guía de ondas WR34 a coaxial,Adaptador en ángulo recto BJ260 a 2,92 mm |
||
Adaptador de guía de ondas a coaxial hembra WR34 BJ260 a K2.92mm 21.7GHz~33GHz
La frecuencia de adaptadores de guía de ondas a coaxiales procesado por Elite Electronic (ELT) cubren 5.4GHz-110GHz. Con alta fiabilidad, tamaño pequeño y excelente rendimiento, se utiliza ampliamente en equipos de medición de microondas y ondas milimétricas. La guía de ondas tiene guías de ondas rectangulares estándar y de doble cresta, y se pueden personalizar guías de ondas no estándar según los requisitos del usuario. La interfaz de conexión del extremo coaxial incluye N, TNC, SMA, SMP, 3.5mm, K (2.92mm), 2.4mm, 1.85mm, 1.0mm y microstrip. Los adaptadores de guía de ondas a coaxiales se dividen en dos tipos: lanzamiento de extremo y lanzamiento en ángulo recto según la orientación de la interfaz. Entre ellos, el tipo de lanzamiento RA también se puede utilizar como una estructura de alta potencia.
Especificación de K/BJ260-KF8:
| Nombre del producto | Adaptadores de guía de ondas WR34 a coaxial de 2.92 mm |
| Número de modelo | K/BJ260-KF8 |
| Tipo coaxial | K2.92mm |
| Tamaño de la guía de ondas | WR34 |
| Estilo del cuerpo | Ángulo recto |
| Rango de frecuencia | 21.7-33GHz |
| Impedancia | 50 Ohm |
| VSWR | 1.30 |
Ventajas:
-Nuestros adaptadores de guía de ondas son de alta fiabilidad, tamaño miniatura y excelente rendimiento, etc., lo que los hace ampliamente adoptados en dispositivos de medición de microondas y ondas milimétricas, etc.
Dibujo de esquema del número de modelo K/BJ260-KF8:

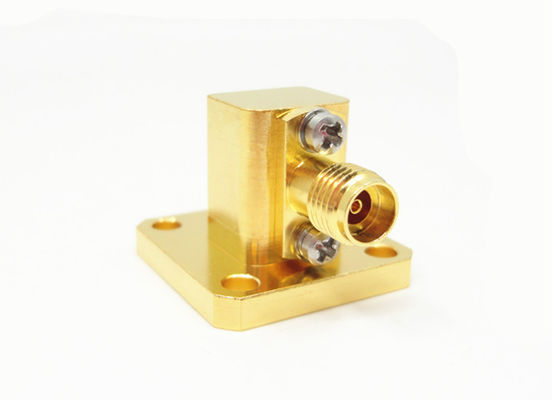

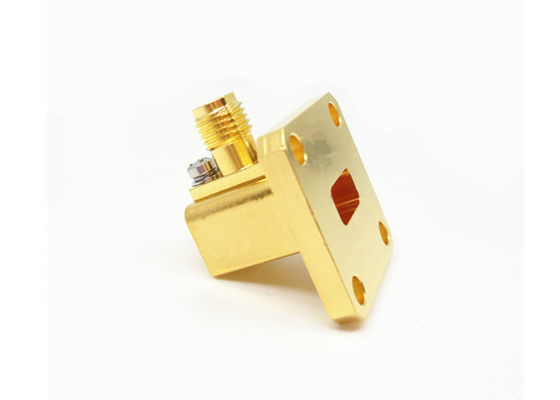

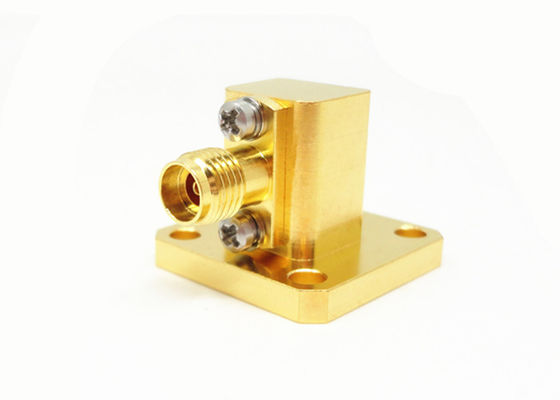

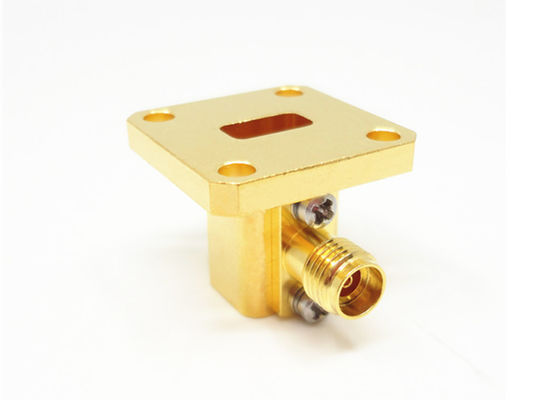

Imágenes de Adaptador de guía de ondas a coaxial hembra WR34 BJ260 a 2.92 mm K/BJ260-KF8:
Lista de Adaptadores de guía de ondas a coaxial de 2.92 mm:
| Número de modelo | Descripción | Nota |
| K/BJ220-KFE7 | Adaptadores de lanzamiento de extremo hembra WR42(BJ220) a 2.92 mm | BJ220=WR42 |
| K/BJ220-KF6 | Adaptadores de ángulo recto macho WR42(BJ220) a 2.92 mm | |
| K/BJ260-KFE5 | Adaptadores de lanzamiento de extremo hembra WR34(BJ260) a 2.92 mm | BJ260=WR34 |
| K/BJ260-KF8 | Adaptadores de ángulo recto hembra WR34(BJ260) a 2.92 mm | |
| K/BJ320-KFE9 | Adaptadores de lanzamiento de extremo hembra WR28(BJ320) a 2.92 mm | BJ320=WR28 |
| K/BJ320-KF22 | Adaptadores de ángulo recto hembra WR28(BJ320) a 2.92 mm |
Referencias cruzadas de estándares de guías de ondas
| Estándares chinos | Estándares internacionales | Rango de frecuencia (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
Adaptador de guía de ondas a coaxial-ELT 2024.pdf
NOTA:
Tenemos más de 1.000 tipos de Adaptadores de guía de ondas a coaxiales para elegir, si no encuentra el adaptador que está utilizando, contáctenos con sus detalles. La dimensión ODM es bienvenida.
