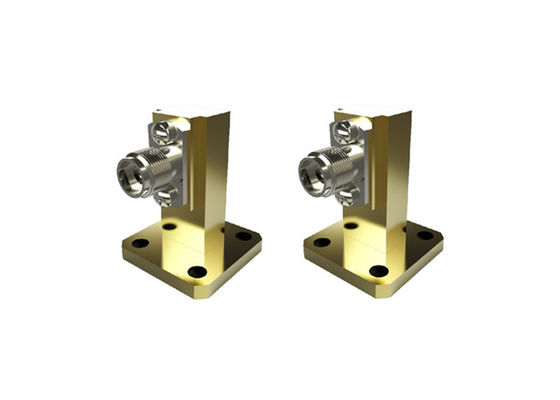

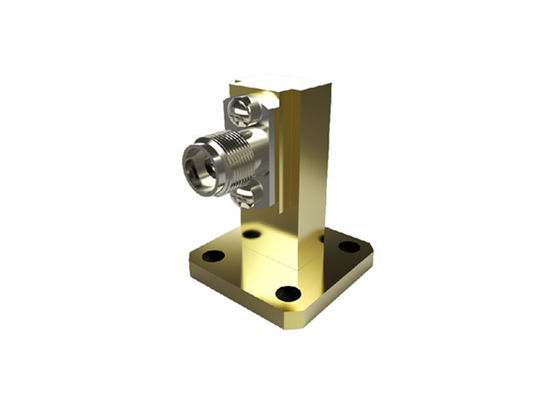

Adaptador de guía de ondas de alta potencia en ángulo recto WR28 BJ320 a K 2.92mm hembra K/BJ320-KFP1
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Guía de ondas para adaptadores coaxial | Rango de frecuencia: | 50% de ancho de banda de la guía de ondas |
|---|---|---|---|
| Conector: | K2.92 mm | VSWR: | ≤1.25 |
| Impedancia: | 50 ohmios | Estilo corporal: | Ángulo recto |
| Palabras clave: | Adaptadores de guía de ondas | Pérdida de inserción: | ≤0.35db |
| Resaltar: | Adaptador de guía de ondas a coaxial WR28,Adaptador hembra BJ320 a 2.92mm,Adaptador de guía de ondas de alta potencia en ángulo recto |
||
Adaptador de guía de ondas acodado hembra K2.92mm de alta potencia WR28 a coaxial

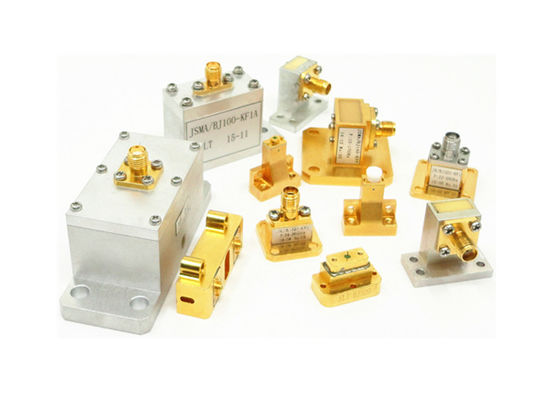

Adaptador de guía de ondas a coaxial producido por Xi'an Elite Electronic Industrial Co., Ltd. se dividen en dos estructuras, acodado y de lanzamiento final. Para el extremo coaxial de los adaptadores de guía de ondas, podemos proporcionar tipo N, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMP y muchos otros tipos. Sus frecuencias van de 5.4GHz a 70GHz. Nuestros modelos de guía de ondas van de BJ84 a BJ400 (wr112-wr22). Además, podemos ofrecer personalizado adaptadores coaxiales de guía de ondas de acuerdo con los requisitos especiales de los clientes.
Especificación:
| Nombre del producto | Adaptadores de guía de ondas a coaxial K (2.92mm) |
| Tipo coaxial | K (2.92mm) |
| Tamaño de la guía de ondas | 7.112mm X 3.556mm |
| Estilo del cuerpo | Acodado |
| Rango de frecuencia | 26.4-40GHz |
| Impedancia | 50 Ohm |
| VSWR | 1.25 |
Ventajas:
-Nuestros adaptadores de guía de ondas son de alta fiabilidad, tamaño en miniatura y excelente rendimiento, etc., lo que los hace ampliamente adoptados en dispositivos de medición de microondas y ondas milimétricas, etc.
Lista de adaptadores de guía de ondas a K (2.92mm) coaxiales:
| Número de modelo | Descripción | Nota |
| K/BJ220-KF2 | WR42(BJ220) a adaptadores hembra de lanzamiento final K(2.92mm) | K=hembra |
| K/BJ220-KF1 | WR42(BJ220) a adaptadores hembra de lanzamiento final K(2.92mm) | M=macho |
| K/BJ260-KF | WR34(BJ260) a adaptadores hembra de lanzamiento final K(2.92mm) | BJ220=WR42 |
| K/BJ260-KF1 | WR34(BJ260) a adaptadores hembra de lanzamiento final K(2.92mm) | BJ260=WR34 |
| K/BJ320-KF | WR28(BJ320) a adaptadores hembra de lanzamiento final K(2.92mm) | BJ320=WR28 |
| K/BJ320-KF1 | WR28(BJ320) a adaptadores hembra de lanzamiento final K(2.92mm) | BJ400=WR22 |
| K/BJ320-KFP1 |
WR28(BJ320) a adaptadores hembra de lanzamiento final K(2.92mm) (50% de ancho de banda) |
|
| K/BJ320-JF1 | WR28(BJ320) a adaptadores hembra de lanzamiento final K(2.92mm) | |
| K/BJ400-KF1 | WR22(BJ400) a adaptadores hembra de lanzamiento final K(2.92mm) | |
| K/24JS18000-KF | WR24JS18000 a adaptadores hembra de lanzamiento final K(2.92mm) |
Waveguide to Coax Adapter-ELT 2024.pdf
Referencias cruzadas del estándar de guía de ondas
| Estándar chino | Estándar internacional | Rango de frecuencia (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
NOTA:
Tenemos más de 10.000 tipos de Adaptadores de guía de ondas a coaxial para elegir, si el adaptador que está utilizando no se encuentra, póngase en contacto con nosotros con sus datos. La dimensión ODM es bienvenida.
