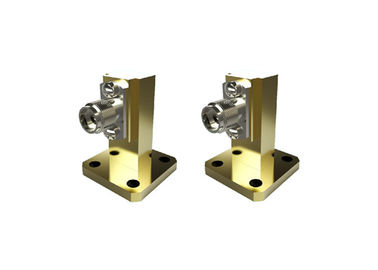

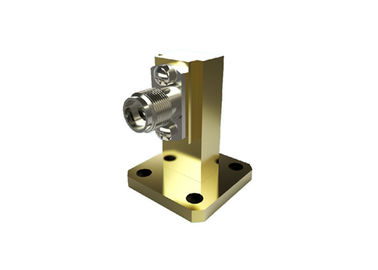

Mujer de ángulo derecho WR28 Guía de ondas para adaptador coaxial de alta potencia K2.92mm K/BJ320-KFP1

Female Right Angle WR28 Waveguide To Coaxial Adapter High Power K2.92mm K/BJ320-KFP1
Female Right Angle WR28 Waveguide To Coaxial Adapter High Power K2.92mm K/BJ320-KFP1 Female Right Angle WR28 Waveguide To Coaxial Adapter High Power K2.92mm K/BJ320-KFP1 Female Right Angle WR28 Waveguide To Coaxial Adapter High Power K2.92mm K/BJ320-KFP1

Ampliación de imagen :  Mujer de ángulo derecho WR28 Guía de ondas para adaptador coaxial de alta potencia K2.92mm K/BJ320-KFP1 Mejor precio

Datos del producto:
Lugar de origen: China
Nombre de la marca: ELT
Certificación: ROHS, ISO-9001-2015
Número de modelo: K/BJ320-KFP1
Pago y Envío Términos:
Cantidad de orden mínima: 10 piezas
Precio: Negociable
Detalles de empaquetado: cartón estándar de la exportación
Tiempo de entrega: Dentro de los 5 a 7 días hábiles (para existencias)
Condiciones de pago: T / T, Western Union L / C
Capacidad de la fuente: 10.000 PCS por mes
Contacto
Descripción detallada del producto
Nombre del producto: Guía de ondas para adaptadores coaxial Rango de frecuencia: 50% de ancho de banda de la guía de ondas
Conector: K2.92 mm VSWR: ≤1.25
Impedancia: 50 ohmios Estilo corporal: Ángulo recto
Palabras clave: Adaptadores de guía de ondas Pérdida de inserción: ≤0.35db
Resaltar:

coaxil al adaptador de la guía de onda

,

adaptador coaxil de ángulo recto

Adaptador coaxial de guía de onda K2.92mm hembra de ángulo recto WR28 de alta potencia

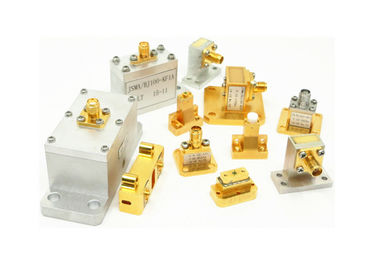

Adaptador de guía de onda a coaxial producido por Xi'an Elite Electronic Industrial Co., Ltd. se dividen en dos estructuras, ángulo recto y lanzamiento final. Para los adaptadores de guía de onda a extremo coaxial, podemos proporcionar tipo N, TNC, SMA, 3.5 mm, 2.4 mm, SMP, SSMP y muchos otros tipos. Sus frecuencias oscilan entre 5.4 GHz y 70 GHz. Nuestros modelos de guía de onda van desde BJ84 hasta BJ400 (wr112-wr22). Además, podemos ofrecer personalizados adaptadores coaxiales de guía de onda de acuerdo con los requisitos especiales de los clientes.


Especificación:

Nombre del producto Adaptadores coaxiales de guía de onda a SMA
Tipo coaxial SMA
Tamaño de la guía de onda 7.112 mm X 3.556 mm
Estilo del cuerpo Ángulo recto
Rango de frecuencia 50% Ancho de banda de la guía de onda
Impedancia SMA 50 Ohm
VSWR 1.25



Ventajas:
-Nuestros adaptadores de guía de onda son de alta fiabilidad, tamaño miniatura y excelente rendimiento, etc., lo que los hace ampliamente adoptados en la medición de microondas y dispositivos de ondas milimétricas, etc.


Lista de adaptadores coaxiales de guía de onda a K (2.92 mm):

Número de modelo Descripción Nota
K/BJ220-KF2 WR42(BJ220) a K(2.92mm) adaptadores hembra de ángulo recto K=hembra
K/BJ220-KF1 WR42(BJ220) a K(2.92mm) adaptadores hembra de lanzamiento final M=macho
K/BJ260-KF WR34(BJ260) a K(2.92mm) adaptadores hembra de ángulo recto BJ220=WR42
K/BJ260-KF1 WR34(BJ260) a K(2.92mm) adaptadores hembra de lanzamiento final BJ260=WR34
K/BJ320-KF WR28(BJ320) a K(2.92mm) adaptadores hembra de ángulo recto BJ320=WR28
K/BJ320-KF1 WR28(BJ320) a K(2.92mm) adaptadores hembra de lanzamiento final BJ400=WR22
K/BJ320-KFP1

WR28(BJ320) a K(2.92mm) adaptadores hembra de ángulo recto

(50% ancho de banda)


K/BJ320-JF1 WR28(BJ320) a K(2.92mm) adaptadores macho de lanzamiento final
K/BJ400-KF1 WR22(BJ400) a K(2.92mm) adaptadores hembra de lanzamiento final
K/24JS18000-KF WR24JS18000 a K(2.92mm) adaptadores hembra de lanzamiento final

Waveguide to Coax Adapter-ELT 2024.pdf



Referencias cruzadas del estándar de guía de onda

Estándar chino Estándar internacional Rango de frecuencia (GHz)
BJ84 WR112 6.57~9.99
BJ100 WR90 8.20~12.5
BJ120 WR75 9.84~15.0
BJ140 WR62 11.9~18.0
BJ180 WR51 14.5~22.0
BJ220 WR42 17.6~26.7
BJ260 WR34 21.7~33.0
BJ320 WR28 26.3~40.0
BJ400 WR22 32.9~50.1
BJ500 WR19 39.2~59.6
BJ620 WR15 49.8~75.8
BJ740 WR12 60.5~91.9
BJ900 WR10 73.8~112



NOTA:
Tenemos más de 10,000 tipos de Adaptadores de guía de onda a coaxial para elegir, si no encuentra el adaptador que está utilizando, contáctenos con sus datos. La dimensión ODM es bienvenida.

Mujer de ángulo derecho WR28 Guía de ondas para adaptador coaxial de alta potencia K2.92mm K/BJ320-KFP1 0
