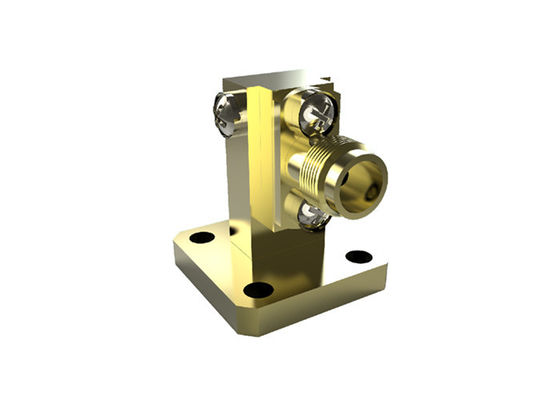

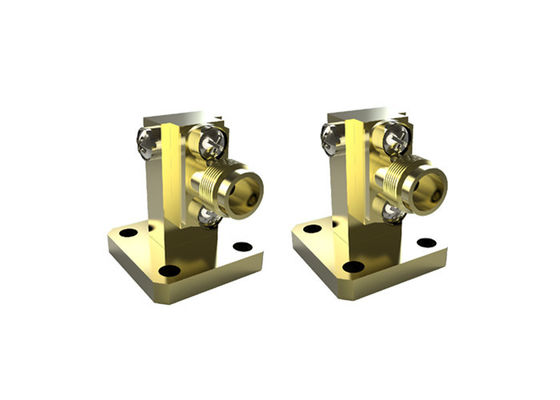

Adaptador de guía de ondas a coaxial acodado WR28 BJ320 a 2.92mm de latón K/BJ320-KF de 26.4GHz~40GHz
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Guía de ondas para adaptadores coaxial | Material: | Conector de latón |
|---|---|---|---|
| Rango de frecuencia: | 26.4-40GHz | Conector: | 2.92mm (tipo K) |
| VSWR: | 1.25 | Tamaño de la guía de onda: | Las demás: |
| Estilo corporal: | Ángulo recto | Pérdida de inserción: | ≤0.35 dB |
| Resaltar: | Adaptador de guía de onda WR28 en ángulo recto,Adaptador coaxial BJ320 a 2.92mm,Adaptador de guía de ondas a coaxial de 26.4-40GHz |
||
Adaptador de guía de ondas a coaxial de 40 GHz WR28 K de 2,92 mm en ángulo recto
Adaptador de guía de ondas a coaxial producido por Xi'an Elite Electronic Industrial Co., Ltd. se dividen en dos estructuras, ángulo recto y lanzamiento final. Para el extremo coaxial de los adaptadores de guía de ondas, podemos proporcionar Tipo N, TNC, SMA, 3,5 mm, 2,4 mm, SMP, SSMP y muchos otros tipos. Sus frecuencias van de 5,4 GHz a 70 GHz. Nuestros modelos de guía de ondas van de BJ84 a BJ400 (WR112-WR22).
Además, podemos ofrecer personalizado adaptadores coaxiales de guía de ondas de acuerdo con los requisitos especiales de los clientes.
Especificación:
| Nombre del producto | Adaptadores de guía de ondas a coaxial |
| Tipo coaxial | 2,92 mm (tipo K) |
| Tamaño de la guía de ondas | WR28 |
| Estilo del cuerpo | Ángulo recto |
| Rango de frecuencia | 26,4-40,0 GHz |
| Impedancia | 50 ohmios |
| ROE | 1,25 |
Ventajas:
-Nuestros adaptadores de guía de ondas son de alta fiabilidad, tamaño en miniatura y excelente rendimiento, etc., lo que los hace ampliamente adoptados en mediciones de microondas y dispositivos de ondas milimétricas, etc.
Dibujo detallado:
Unidad (mm)
Lista de adaptadores de guía de ondas a 2,92 mm (tipo K) adaptadores coaxiales:
| Número de modelo | Descripción | Nota |
| K/BJ220-KF2 | Adaptadores de guía de ondas WR42 a K (2,92 mm) hembra en ángulo recto | BJ220=WR42 |
| K/BJ220-KF1 | Adaptadores de lanzamiento final hembra de guía de ondas WR42 a K (2,92 mm) | K=hembra |
| K/BJ260-KF | Adaptadores de guía de ondas WR34 a K (2,92 mm) hembra en ángulo recto | BJ260=WR34 |
| K/BJ260-KF1 | Adaptadores de lanzamiento final hembra de guía de ondas WR34 a K (2,92 mm) | |
| K/BJ320-KF | Adaptadores de guía de ondas WR28 a K (2,92 mm) hembra en ángulo recto | BJ320=WR28 |
| K/BJ320-KF1 | Adaptadores de lanzamiento final hembra de guía de ondas WR28 a K (2,92 mm) | |
| K/BJ320-JF1 | Adaptadores de lanzamiento final macho de guía de ondas WR28 a K (2,92 mm) | J=macho |
| K/BJ400-KF1 | Adaptadores de lanzamiento final hembra de guía de ondas WR22 a K (2,92 mm) | BJ400=WR22 |
| K/24JS18000-KF | Adaptadores de lanzamiento final hembra de guía de ondas WR24JS18000 a K (2,92 mm) |
Referencias cruzadas de la norma de guía de ondas
| Norma china | Norma internacional | Rango de frecuencia (GHz) |
| BJ84 | WR112 | 6,57~9,99 |
| BJ100 | WR90 | 8,20~12,5 |
| BJ120 | WR75 | 9,84~15,0 |
| BJ140 | WR62 | 11,9~18,0 |
| BJ180 | WR51 | 14,5~22,0 |
| BJ220 | WR42 | 17,6~26,7 |
| BJ260 | WR34 | 21,7~33,0 |
| BJ320 | WR28 | 26,5~40,0 |
| BJ400 | WR22 | 32,9~50,1 |
| BJ500 | WR19 | 39,2~59,6 |
| BJ620 | WR15 | 49,8~75,8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
NOTA:
Tenemos más de 10.000 tipos de Adaptadores de guía de ondas a coaxial para elegir, si no encuentra el adaptador que está utilizando, póngase en contacto con nosotros con sus datos. La dimensión ODM es bienvenida.
