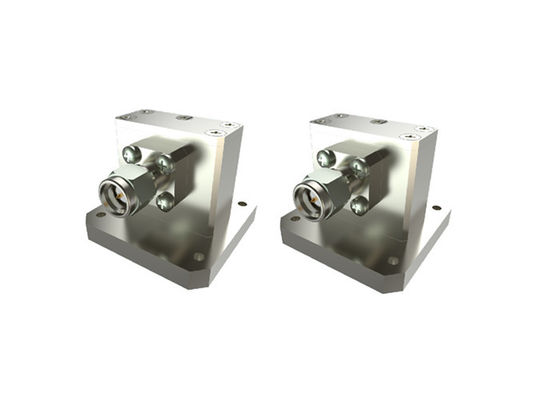

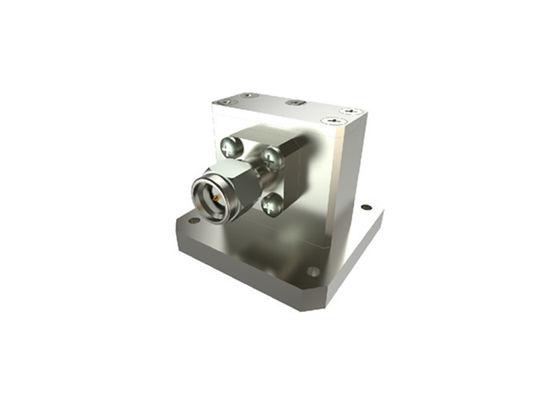

Adaptador de guía de ondas Ridge WRD650 de 6.5 GHz ~ 18 GHz a coaxial SMA macho en ángulo recto SMA/WRD650-JF
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Impedancia: | 50 ohmios | Nombre del producto: | Guía de ondas para adaptadores coaxial |
|---|---|---|---|
| Rango de frecuencia: | 6.5-18GHz | Conector: | SMA |
| VSWR: | 1.3 | Estilo corporal: | Ángulo recto |
| Material: | material de aluminio | Palabras clave: | Adaptadores de guía de ondas |
| Resaltar: | Adaptador de guía de ondas a coaxial WRD650,Adaptador SMA macho en ángulo recto,Adaptador de guía de ondas de 6.5 GHz ~ 18 GHz |
||
Adaptador de guía de ondas de ángulo recto SMA macho WRD650 a coaxial
Adaptador de guía de ondas a coaxial producido por Xi'an Elite Electronic Industrial Co., Ltd. se dividen en dos estructuras, ángulo recto y lanzamiento final. Para el extremo coaxial de los adaptadores de guía de ondas, podemos proporcionar tipo N, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMP y muchos otros tipos. Sus frecuencias van desde 6.5GHz hasta 50GHz. Nuestros modelos de guía de ondas van desde BJ84 hasta BJ400 (wr112-wr22). Además, podemos ofrecer personalizado adaptadores coaxiales de guía de ondas de acuerdo con los requisitos especiales de los clientes.
Especificación:
| Nombre del producto | Adaptadores coaxiales de guía de ondas a SMA |
| Tipo coaxial | SMA |
| Tamaño de la guía de ondas | WRD650 |
| Estilo del cuerpo | Ángulo recto |
| Rango de frecuencia | 6.5-18GHz |
| Impedancia | 50 Ohm |
| VSWR | 1.3 |
Ventajas:
-Nuestros adaptadores de guía de ondas son de alta fiabilidad, tamaño en miniatura y excelente rendimiento, etc., lo que los hace ampliamente adoptados en la medición de microondas y dispositivos de ondas milimétricas, etc.
Dibujo detallado:
Lista de adaptadores coaxiales de guía de ondas a SMA:
| Número de modelo | Descripción | Nota |
| SMA/BJ100-KF | Adaptadores de guía de ondas WR90 a SMA hembra en ángulo recto | BJ100=WR90 |
| SMA/BJ100-KF1B | Adaptadores de lanzamiento final de guía de ondas WR90 a SMA hembra | |
| SMA/BJ100A-KF | Adaptadores de guía de ondas WR90A a SMA hembra en ángulo recto con anillo hermético | BJ100A=WR90A |
| SMA/BJ100A-KF1 | Adaptadores de guía de ondas WR90A a SMA hembra en ángulo recto | |
| SMA/BJ120-KF | Adaptadores de guía de ondas WR75 a SMA hembra en ángulo recto con altura 25.8mm | BJ120=WR75 |
| SMA/BJ120-KF1 | Adaptadores de lanzamiento final de guía de ondas WR75 a SMA hembra | |
| SMA/BB120B-KF | Adaptadores de guía de ondas WR75B a SMA macho en ángulo recto con altura 30mm | BJ120B=WR75B |
| SMA/BJ140-KF | Adaptadores de guía de ondas WR62 a SMA hembra en ángulo recto | BJ140=WR62 |
| SMA/BJ140-KF1 | Adaptadores de lanzamiento final de guía de ondas WR62 a SMA hembra | |
| SMA/BJ180-KF | Adaptadores de lanzamiento final de guía de ondas WR51 a SMA hembra | BJ180=WR51 |
| SMA/BJ180-KF1A | Adaptadores de lanzamiento final de guía de ondas WR51 a SMA hembra |
Referencias cruzadas de estándares de guía de ondas
| Estándares chinos | Estándares internacionales | Rango de frecuencia (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
Waveguide to Coax Adapter-ELT 2024.pdf
NOTA:
Tenemos más de 10,000 tipos de Adaptadores de guía de ondas a coaxial para elegir, si el adaptador que está utilizando no se encuentra, contáctenos con sus detalles. La dimensión ODM es bienvenida.
