Adaptador de guía de ondas 8.2GHz~12.5GHz WR90 BJ100 SMA hembra en ángulo recto a coaxial SMA/BJ100A-KF
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Guía de ondas para adaptadores coaxial | Material: | Conector de latón |
|---|---|---|---|
| Rango de frecuencia: | 8.15-12,5 GHz | Conector: | SMA hembra |
| VSWR: | 1.25 | Impedancia: | 50 ohmios |
| Tamaño de la guía de onda: | Las demás: | Estilo corporal: | Ángulo recto |
| Resaltar: | Adaptador de guía de ondas a coaxial WR90,Adaptador SMA hembra en ángulo recto,Adaptador de guía de ondas 8.2-12.5GHz BJ100 |
||

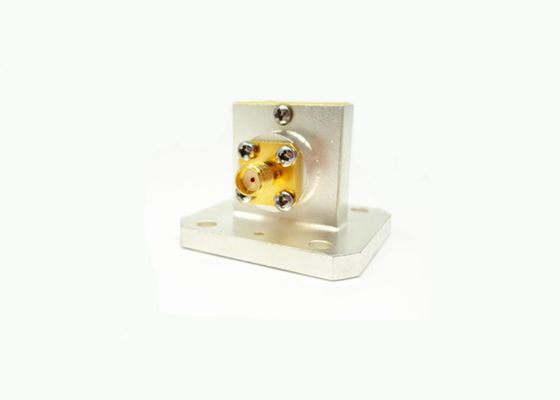

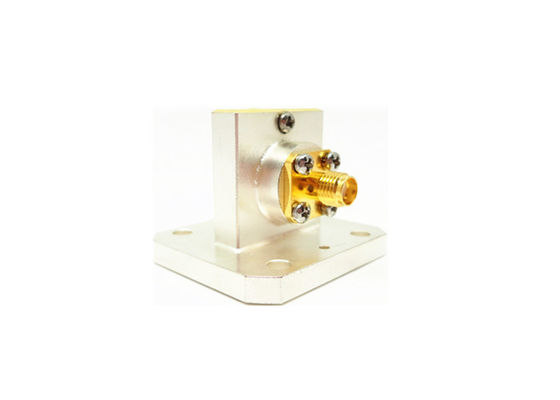

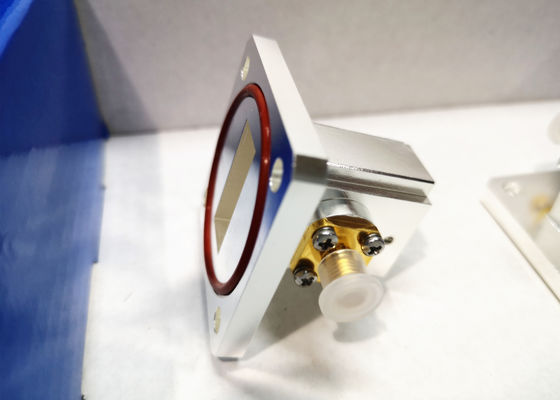

Adaptador de guía de ondas WR90 a coaxial SMA de ángulo recto
Los adaptadores de guía de ondas coaxiales producidos por nuestra empresa se dividen en dos estructuras, ortogonalidad (ángulo recto) y terminación (lanzamiento final). Para adaptadores de guía de ondas coaxiales, podemos proporcionartipo N, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMP y muchos otros tipos. Su rango de frecuencia es de 6.5GHz a 70GHz. Nuestros modelos de guía de ondas van desdeBJ84 a BJ400 (wr112-wr22). Además, podemos ofrecer adaptadores de guía de ondas coaxiales personalizados de acuerdo con los requisitos especiales de los clientes.
Nuestros adaptadores de guía de ondas son de alta fiabilidad, tamaño en miniatura y excelente rendimiento, etc., lo que los hace ampliamente adoptados en mediciones de microondas y dispositivos de ondas milimétricas, etc.Por favor descargue Catálogo- Adaptadores de guía de ondas a coaxial.pdf
Especificación:
| Nombre del producto | Adaptadores coaxiales de guía de ondas a SMA |
| Tipo coaxial | SMA |
| Tamaño de la guía de ondas | WR90 |
| Estilo del cuerpo | Ángulo recto |
| Rango de frecuencia | 8.15-12.5GHz |
| Impedancia | 50 Ohm |
| VSWR | 1.25 |
Dibujo detallado:
Lista de adaptadores coaxiales de guía de ondas a SMA
| Número de modelo | Descripción | Nota |
| SMA/BJ100-KF | Adaptadores de guía de ondas WR90 a SMA hembra en ángulo recto | BJ100=WR90 |
| SMA/BJ100-KF1B | Adaptadores de lanzamiento final de guía de ondas WR90 a SMA hembra | |
| SMA/BJ100A-KF | Adaptadores de guía de ondas WR90A a SMA hembra en ángulo recto con anillo hermético | BJ100A=WR90A |
| SMA/BJ100A-KF1 | Adaptadores de guía de ondas WR90A a SMA hembra en ángulo recto | |
| SMA/BJ120-KF | Adaptadores de guía de ondas WR75 a SMA hembra en ángulo recto con altura de 25.8 mm | BJ120=WR75 |
| SMA/BJ120-KF1 | Adaptadores de lanzamiento final de guía de ondas WR75 a SMA hembra | |
| SMA/BB120B-KF | Adaptadores de guía de ondas WR75B a SMA macho en ángulo recto con altura de 30 mm | BJ120B=WR75B |
| SMA/BJ140-KF | Adaptadores de guía de ondas WR62 a SMA hembra en ángulo recto | BJ140=WR62 |
| SMA/BJ140-KF1 | Adaptadores de lanzamiento final de guía de ondas WR62 a SMA hembra | |
| SMA/BJ180-KF | Adaptadores de lanzamiento final de guía de ondas WR51 a SMA hembra | BJ180=WR51 |
| SMA/BJ180-KF1A | Adaptadores de lanzamiento final de guía de ondas WR51 a SMA hembra |
Referencias cruzadas de estándares de guía de ondas
| Estándar chino | Estándar internacional | Rango de frecuencia (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
NOTA:
Tenemos más de 10,000 tipos de Adaptadores de guía de ondas a coaxial para elegir, si no encuentra el adaptador que está utilizando, contáctenos con sus detalles. La dimensión ODM es bienvenida.
