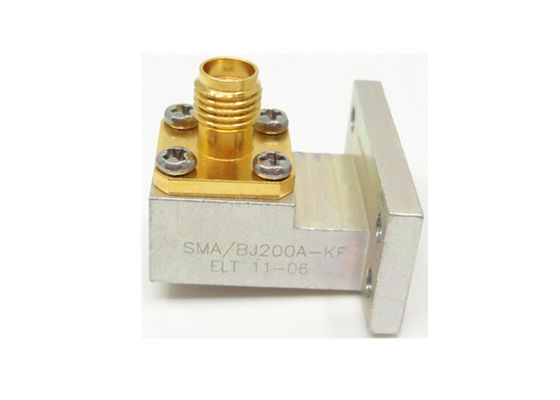

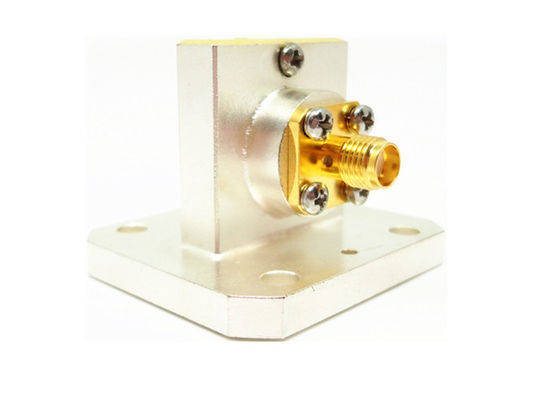

Adaptador de guía de ondas a coaxial WR90 WR75 WR42 SMA hembra 8.15GHz~22GHz

Ampliación de imagen : Adaptador de guía de ondas a coaxial WR90 WR75 WR42 SMA hembra 8.15GHz~22GHz Mejor precio

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	ELT
Certificación:	ISO 9001:2015, ISO 14001:2015
Número de modelo:	ELT-guía de onda a los adaptadores coaxiales de SMA

Pago y Envío Términos:

Cantidad de orden mínima:	5 PCS
Precio:	Negociable
Detalles de empaquetado:	cartón estándar de la exportación
Tiempo de entrega:	Dentro de los 5 a 7 días hábiles (para existencias)
Condiciones de pago:	T / T, Western Union L / C
Capacidad de la fuente:	10.000 PCS por mes

Contacto

Descripción detallada del producto

Nombre del producto:	Guía de ondas para adaptadores coaxial	Material:	Conector de latón
Rango de frecuencia:	8.15-22GHz	Conector:	SMA
VSWR:	1.25	Impedancia:	50 ohmios
Tamaño de la guía de onda:	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef	Estilo corporal:	Lanzamiento final, ángulo recto
Resaltar:	Adaptador de guía de ondas a SMA WR90 , Adaptador coaxial de guía de ondas WR75 8.15GHz , Adaptador de guía de ondas WR42 22GHz

Adaptador de guía de ondas a coaxial WR90 WR75 WR42 SMA hembra 8.15 GHz a 22 GHz

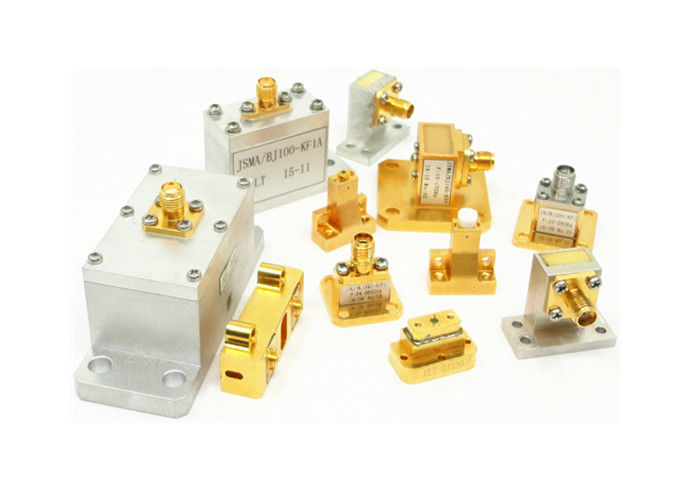

Adaptador de guía de ondas a coaxial producido por Xi'an Elite Electronic Industrial Co., Ltd. se dividen en dos estructuras, ángulo recto y lanzamiento final. Para el extremo coaxial de los adaptadores de guía de ondas, podemos proporcionar N, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMP y muchos otros tipos. Sus frecuencias varían de 6.5 GHz a 50 GHz. Nuestros modelos de guía de ondas van desde BJ84 hasta BJ400 (wr112-wr22). Además, podemos ofrecer personalizado adaptadores coaxiales de guía de ondas de acuerdo con los requisitos especiales de los clientes.

Especificación:

Nombre del producto	Adaptadores coaxiales de guía de ondas a SMA
Tipo coaxial	SMA
Tamaño de la guía de ondas	WR112 WR90 WR75 WR62 WR51 WR42
Estilo del cuerpo	Lanzamiento final, ángulo recto
Rango de frecuencia	8.15-22GHz
Impedancia	50 Ohm
VSWR	1.25

Ventajas:

-Nuestros adaptadores de guía de ondas son de alta fiabilidad, tamaño en miniatura y excelente rendimiento, etc., lo que los hace ampliamente adoptados en dispositivos de medición de microondas y ondas milimétricas, etc.

Dibujo detallado (mm):

Lista de adaptadores coaxiales de guía de ondas a SMA:

Número de modelo	Descripción	Nota
SMA/BJ100-KF	Adaptadores de ángulo recto WR90 a SMA hembra	BJ100=WR90
SMA/BJ100-KF1B	Adaptadores de lanzamiento final WR90 a SMA hembra
SMA/BJ100A-KF	Adaptadores de ángulo recto WR90A a SMA hembra con anillo hermético	BJ100A=WR90A
SMA/BJ100A-KF1	Adaptadores de ángulo recto WR90A a SMA hembra
SMA/BJ120-KF	Adaptadores de ángulo recto WR75 a SMA hembra con altura de 25.8 mm	BJ120=WR75
SMA/BJ120-KF1	Adaptadores de lanzamiento final WR75 a SMA hembra
SMA/BB120B-KF	Adaptadores de ángulo recto WR75B a SMA macho con altura de 30 mm	BJ120B=WR75B
SMA/BJ140-KF	Adaptadores de ángulo recto WR62 a SMA hembra	BJ140=WR62
SMA/BJ140-KF1	Adaptadores de lanzamiento final WR62 a SMA hembra
SMA/BJ180-KF	Adaptadores de lanzamiento final WR51 a SMA hembra	BJ180=WR51
SMA/BJ180-KF1A	Adaptadores de lanzamiento final WR51 a SMA hembra

Referencias cruzadas del estándar de guía de ondas

Estándar chino	Estándar internacional	Rango de frecuencia (GHz)
BJ84	WR112	6.57~9.99
BJ100	WR90	8.20~12.5
BJ120	WR75	9.84~15.0
BJ140	WR62	11.9~18.0
BJ180	WR51	14.5~22.0
BJ220	WR42	17.6~26.7
BJ260	WR34	21.7~33.0
BJ320	WR28	26.5~40.0
BJ400	WR22	32.9~50.1
BJ500	WR19	39.2~59.6
BJ620	WR15	49.8~75.8
BJ740	WR12	60~90
BJ900	WR10	74~110

Adaptador de guía de ondas a coaxial-ELT 2024.pdf

NOTA:
Tenemos más de 1.000 tipos de Adaptadores de guía de ondas a coaxial para elegir, si no encuentra el adaptador que está utilizando, contáctenos con sus detalles. La dimensión ODM es bienvenida.
