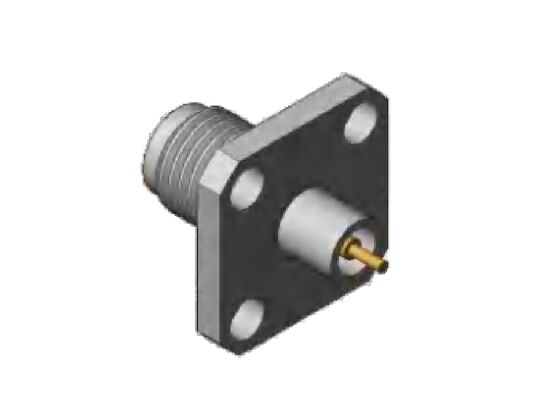

2Conector RF de.92mm Tipo K Jack Cuatro agujeros 12.7mm 0.5 pulgadas Tamaño de brida cuadrada y diámetro del alfiler 1.3mm, 0.8mm, 0.7mm
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | 2Conector RF de 92 mm | Modelo: | K-KFD60G |
|---|---|---|---|
| Rango de frecuencia: | 0.04Hz-40GHz | Impedancia: | 50 ohmios |
| DWV: | 750V | Director central: | Cobre de aleación, recubierto de oro |
| Conductor exterior: | Acero inoxidable, pasivación | Tamaño de brida: | Brida cuadrada de 0,5 pulgadas. |
| Diámetro del pasador: | Diámetro 1,3 mm, 0,8 mm, 0,7 mm | Método de montaje: | Montaje de brida de 4 agujeros |
| Aisladores: | PEI/PTFE | ||
| Resaltar: | 2.92mm conector de RF flanco cuadrado,Conector RF tipo K de cuatro agujeros,2Conector RF de.92 mm con brida de 12.7 mm |
||
Descripción del producto:
Conector de onda mm de tipo K (conector RF de 2,92 mm)
2Los conectores RF de.92mm, también conocidos como conectores tipo K, el conector tipo K es un conector de onda milimétrica ampliamente utilizado con una frecuencia máxima de funcionamiento de hasta 40 GHz. 2.Conectores de RF de 92 mm Tenemos conectores de cable, conectores de montaje de brida, conectores de mamparo.Con una interfaz dieléctrica de aire, es totalmente intercambiable y compatible con la serie SMA y los conectores de 3,5 mm, ofreciendo ventajas clave como tamaño compacto, diseño ligero,alta frecuencia de funcionamiento, y conectividad estable y confiable.
Para aplicaciones de conectores SMA RF de alta frecuencia, proporcionamos soluciones alternativas como conectores de 3,5 mm y conectores RF de 2,92 mm.Nuestros conectores/adaptadores RF de 3,5 mm/2,92 mm comparten las mismas dimensiones de hilo de 1/4-36 UNS que los conectores/adaptadores SMA, lo que garantiza una compatibilidad e intercambiabilidad completas.El conector de 3,5 mm admite frecuencias de hasta 35 GHz, mientras que el conector RF de 2,92 mm puede operar a frecuencias de hasta 40 GHz.
2Conectores RF de.92 mm (tipo K)Dimensión de la interfaz:
| Características eléctricas | ||
| Impedancia | 50Ω | |
| Rango de frecuencia | 0.04GHz ~ 40GHz | |
| Voltagem nominal | Las demás: | |
| Dieléctricos Resistencia al voltaje | Las demás: | |
| Resistencia al aislamiento | ≥ 5000 MΩ | |
| Resistencia central | El conductor externo | ≤ 2,0 mΩ |
| Conducción central | ≤ 3,0 mΩ | |
| VRSR | No más1.3 | |
| Características materiales y mecánicas | ||
| El conductor central | Hombre | Las demás aleaciones de cobre, recubiertas |
| Mujeres | de acero o de acerocristal, con un contenido de acero o de acerocristal superior al 30% en peso | |
| Contacto elástico | De metal de hierro o de acero | con un contenido de aluminio superior a 10 ppm |
| Conchas y otras piezas metálicas | De acero inoxidable | Las demás partidas de las partidas 1 y 2 |
| Las demás | Sinterización de vidrio / PTFE / PEI | |
| Temperatura | -55 °C ~ +125 °C | |
Dimensión de contornode 4 agujeros de montaje de brida SS 2.92mm conectores RF Femenino: modelo K-KFD60G
| Tamaño de la brida | 12.7 mm * 12.7 mm |
| Espaciado entre los orificios de la brida | 8.6 mm |
| Diámetro del pin | 0.7 mm |
Dimensión de contornode 4 agujeros montado en brida de acero inoxidable 2.92mm Conectores RF Femenino: K-KFD62G (Unidad: mm)
| Tamaño de la brida | 12.7 mm * 12.7 mm |
| Espaciado entre los orificios de la brida | 8.6 mm |
| Diámetro del pin | 0.8 mm |
| Tamaño de la brida | 12.7 mm * 12.7 mm |
| Espaciado entre los orificios de la brida | 8.6 mm |
| Diámetro del pin | 1.3 mm |
Más conectores de 2.92mm,Por favor, no dude en contactarnos para el catálogo de productos |Soluciones personalizadas disponibles
Aplicaciones:
Xi'an Elite Electronics es unaFabricante líder de soluciones de interconexión sistemáticaprincipalmente para el sector aeroespacial, de la aviación, de la navegación, del radar, de las comunicaciones y de las mediciones,electrónicalos campos. Nuestros productos de alta calidad utilizan los mejores materiales y procesos estrictos para garantizar la durabilidad y fiabilidad en ambientes hostiles.
Embalaje y envío
Embalaje:
El conector RF de acero inoxidable con 4 orificios de 2.92 mm está cuidadosamente envasado en cartón para garantizar su protección durante el transporte.
Envío:
Enviamos el conector RF de 2.92mm de acero inoxidable con 4 agujeros montado en el brillo usando un servicio de mensajería confiable para garantizar una entrega segura y rápida a nuestros clientes.después del envío.
