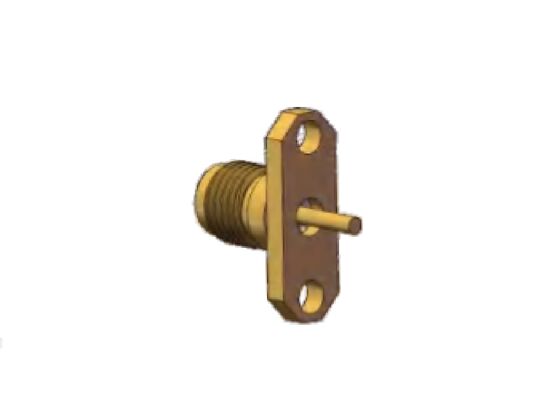

Conector RF de latón de 40 GHz, 2,92 mm, tipo K, espaciado entre orificios de brida Jack de 12,2 mm y diámetro de clavija de 1,3 mm
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | 2Conector RF de 92 mm | Modelo: | K-KFD159 |
|---|---|---|---|
| Rango de frecuencia: | 0.04Hz-40GHz | Impedancia: | 50 ohmios |
| DWV: | 750V | Director central: | Cobre de aleación, recubierto de oro |
| Conductor exterior: | Latón, chapado en oro | Pin coincidente: | Diámetro 1,3 mm |
| Método de montaje: | Montaje de brida de dos agujeros | Aisladores: | Pei |
| Resaltar: | Conector RF de latón de 2,92 mm,Jack RF tipo K de 40 GHz |
||
Descripción del producto:
Conector de onda de mm de tipo K (2.92 mm)
2Conectores de onda de.92mm, también conocidos como conectores de tipo K, el conector de tipo K es un conector de onda milimétrica ampliamente utilizado con una frecuencia máxima de funcionamiento de hasta 40 GHz. 2.Conectores de 92 mm tenemos conectores de cable, conectores de montaje de brida, conectores de mamparo.Con una interfaz dieléctrica de aire, es totalmente intercambiable y compatible con la serie SMA y los conectores de 3,5 mm, ofreciendo ventajas clave como tamaño compacto, diseño ligero,alta frecuencia de funcionamiento, y conectividad estable y confiable.
Para aplicaciones de conectores SMA RF de alta frecuencia, proporcionamos soluciones alternativas como conectores de 3,5 mm y conectores de 2,92 mm.Nuestros conectores / adaptadores de 3.5mm/2.92mm mmWave comparten las mismas dimensiones de hilo 1/4-36 UNS que los conectores / adaptadores SMA, lo que garantiza una compatibilidad e intercambiabilidad completas.El conector de 3,5 mm admite frecuencias de hasta 35 GHz, mientras que el conector de 2,92 mm puede operar a frecuencias de hasta 40 GHz.
2Conectores RF de.92 mm (tipo K)Dimensión de la interfaz:
| Características eléctricas | ||
| Impedancia | 50Ω | |
| Rango de frecuencia | 0.04GHz ~ 40GHz | |
| Voltagem nominal | Las demás: | |
| Dieléctricos Resistencia al voltaje | Las demás: | |
| Resistencia al aislamiento | ≥ 5000 MΩ | |
| Resistencia central | El conductor externo | ≤ 2,0 mΩ |
| Conducción central | ≤ 3,0 mΩ | |
| VRSR | No más1.3 | |
| Características materiales y mecánicas | ||
| El conductor central | Hombre | Las demás aleaciones de cobre, recubiertas |
| Mujeres | de acero o de acerocristal, con un contenido de acero o de acerocristal superior al 30% en peso | |
| Contacto elástico | De metal de hierro o de acero | con un contenido de aluminio superior a 10 ppm |
| Conchas y otras piezas metálicas | De acero inoxidable | Las demás partidas de las partidas 1 y 2 |
| Las demás | Sinterización de vidrio / PTFE / PEI | |
| Temperatura | -55 °C ~ +125 °C | |
Dimensión de contornode 2 agujeros de montaje de brida de aleación de cobre de 2,92 mm Conectores de onda Femenino:
| Espaciado entre los orificios de la brida | 12.2 mm |
| Ancho de la brida | 5.7 mm |
| Diámetro del pin | 1.3 mm |
Dimensión de contornode 2 agujeros de montaje de brida de aleación de cobre de 2,92 mm Conectores de onda femenina: K-KFD146 (unidad: mm)
| Espaciado entre los orificios de la brida | 12.2 mm |
| Ancho de la brida | 5.7 mm |
| Diámetro del pin | 1.3 mm |
Más conectores de 2.92mm,Por favor, no dude en contactarnos para el catálogo de productos. |Soluciones personalizadas disponibles
Aplicaciones:
Xi'an Elite Electronics es unaFabricante líder de soluciones de interconexión sistemáticaprincipalmente para el sector aeroespacial, de la aviación, de la navegación, del radar, de las comunicaciones y de las mediciones,electrónicalos campos. Nuestros productos de alta calidad utilizan los mejores materiales y procesos estrictos para garantizar la durabilidad y fiabilidad en ambientes hostiles.
Embalaje y envío
Embalaje:
El conector RF de 2.92 mm de aleación de cobre con 2 orificios está cuidadosamente envasado en cartón para garantizar su protección durante el transporte.
Envío:
Enviamos el conector RF de 2.92mm con conector de brida de aleación de cobre con 2 agujeros para garantizar una entrega segura y rápida a nuestros clientes.después del envío.
