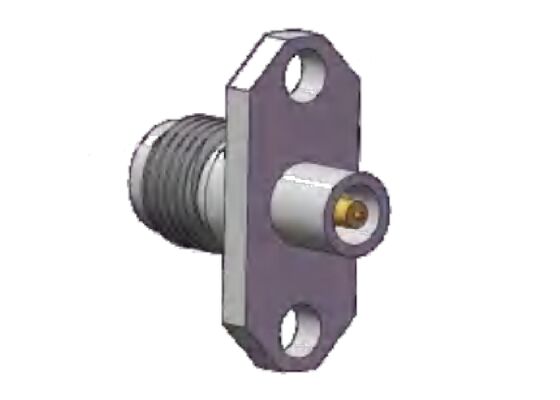

Conector RF SS Shell 40GHz 2.92mm, toma K, montaje en brida, espaciado de orificios de 0.480 pulgadas (12.2 mm)
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | 2Conector RF de 92 mm | Modelo: | K-KFD136G |
|---|---|---|---|
| Rango de frecuencia: | 0.04Hz-40GHz | Impedancia: | 50 ohmios |
| DWV: | 750V | Director central: | Cobre de aleación, recubierto de oro |
| Conductor exterior: | Acero inoxidable, Pasivación | Diámetro del pasador: | Diámetro 0,3 mm, 0,4 mm, 0,7 mm |
| Método de montaje: | Montaje de brida de dos agujeros | Aisladores: | Pei |
| Resaltar: | 2.92mm conector de RF montado en la brida,Conector RF de 40 GHz,toma K |
||
Descripción del producto:
Conectores de onda mm de tipo K (conector RF de 2,92 mm)
2Los conectores RF de.92mm, también conocidos como conectores tipo K, el conector tipo K es un conector de onda milimétrica ampliamente utilizado con una frecuencia máxima de funcionamiento de hasta 40 GHz. 2.Conectores de RF de 92 mm Tenemos conectores de cable, conectores de montaje de brida de 2 agujeros, conectores de montaje de brida de 4 agujeros, conectores de mamparo, adaptadores de 2,92 mm.Con una interfaz dieléctrica de aire, es totalmente intercambiable y compatible con la serie SMA y los conectores de 3,5 mm, ofreciendo ventajas clave como tamaño compacto, diseño ligero,alta frecuencia de funcionamiento, y conectividad estable y confiable.
2Conectores RF de.92 mm (tipo K)Dimensión de la interfaz:
| Características eléctricas | ||
| Impedancia | 50Ω | |
| Rango de frecuencia | 0.04GHz ~ 40GHz | |
| Voltagem nominal | Las demás: | |
| Dieléctricos Resistencia al voltaje | Las demás: | |
| Resistencia al aislamiento | ≥ 5000 MΩ | |
| Resistencia central | El conductor externo | ≤ 2,0 mΩ |
| Conducción central | ≤ 3,0 mΩ | |
| VRSR | No más1.3 | |
| Características materiales y mecánicas | ||
| El conductor central | Hombre | Las demás aleaciones de cobre, recubiertas |
| Mujeres | de acero o de acerocristal, con un contenido de acero o de acerocristal superior al 30% en peso | |
| Contacto elástico | De metal de hierro o de acero | con un contenido de aluminio superior a 10 ppm |
| Conchas y otras piezas metálicas | De acero inoxidable | Las demás partidas de las partidas 1 y 2 |
| Las demás | Sinterización de vidrio / PTFE / PEI | |
| Temperatura | -55 °C ~ +125 °C | |
Dimensión de contornode 2 agujeros de montaje de brida 2.92mm conectores RF Femenino: modelo K-KFD136G
| Espaciado entre los orificios de la brida | 12.2 mm |
| Ancho de la brida | 6.7 mm |
| Diámetro del pin | 0.3 mm |
Dimensión de contornode 2 agujeros montado en la brida de 2.92 mm Conectores RF femeninos: K-KFD144G (unidad: mm)
| Espaciado entre los orificios de la brida | 12.2 mm |
| Ancho de la brida | 6.6 mm |
| Diámetro del pin | 0.6 mm |
Dimensión de contornode 2 agujeros montado en la brida de 2.92 mm Conectores RF femeninos: K-KFD164G (Unidad: mm)
| Espaciado entre los orificios de la brida | 12.2 mm |
| Ancho de la brida | 6.6 mm |
| Diámetro del pin | 0.7 mm |
Más conectores de 2.92mm,Por favor, no dude en contactarnos para el catálogo de productos. |Soluciones personalizadas disponibles
Aplicaciones:
Xi'an Elite Electronics es unaFabricante líder de soluciones de interconexión sistemáticaprincipalmente para el sector aeroespacial, de la aviación, de la navegación, del radar, de las comunicaciones y de las mediciones,electrónicalos campos. Nuestros productos de alta calidad utilizan los mejores materiales y procesos estrictos para garantizar la durabilidad y fiabilidad en ambientes hostiles.
Embalaje y envío
Embalaje:
El conector RF de 2.92 mm de acero inoxidable con 2 orificios está cuidadosamente envasado en cartón para garantizar su protección durante el transporte.
Envío:
Enviamos el conector RF de 2.92mm de acero inoxidable con 2 agujeros montados en el brillo usando un servicio de mensajería confiable para garantizar una entrega segura y rápida a nuestros clientes.después del envío.
Catálogos de otros productos
| Conectores SMA y SSMA |
| SMP SMPM CSMP ASMP Conectores |
| Se trata de un sistema de conexión de alta velocidad que se utiliza para la transmisión de la señal. |
| Entre el adaptador de RF de la serie (SMA a SSMA, SMP a SMPM, SMA a 2,92 mm, SMA a N....) |
| N TNC Conectores TNCA |
| Conectores BMA SBMA |
| Conectores MCX y MMCX |
| Se aplicarán los siguientes requisitos: |
| Sellos herméticos de vidrio a metal |
| El conjunto del cable coaxial RF |
| Personalizard Producto (Antennas, filtros, divisores de potencia, acopladores, componentes de guía de ondas, dispositivos de ensayo, módulos de paquetes) |
| Por favor, póngase en contacto con las ventas directamente para más detalles. |
