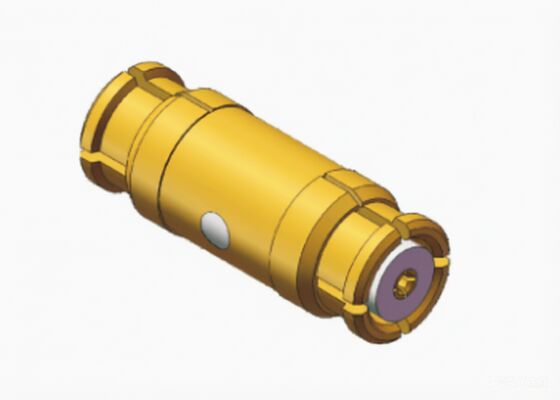

50Ohm SMP Jack al conector coaxial de los adaptadores del RF de la bala de Jack hasta 18GHz
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector de adaptadores coaxiales RF SMP hembra a SMP hembra | Otro nombre: | SMP Jack a Jack bala |
|---|---|---|---|
| Contacto Centro: | Aleación de cobre, chapado en oro. | Caparazón: | Aleación de cobre, chapado en oro. |
| imdependencia: | 50 ohmios | Tensión nominal: | 170V |
| DWV: | 500V | Resistencia de aislamiento: | 5000 ohmios |
| Frecuencia: | CC ~ 18 GHz | Rango de temperatura: | -55℃~+125℃ |
| Dieléctrico: | PTFE | Muestras: | Disponible, en existencia >30PCS |
| Resaltar: | Adaptador coaxial SMP de 50 ohmios,Adaptador RF SMP hembra a hembra,Conector RF coaxial tipo bala de 18 GHz |
||
Descripción del producto:
Adaptadores de RF Coaxial SMP Jack a Jack tipo bala, conector hasta 18 GHz
Diseñados para entornos donde el espacio es limitado, estos adaptadores en miniatura ofrecen una solución de interconexión robusta sin sacrificar el rendimiento. Diseñados para cumplir con las rigurosas demandas de los sistemas de RF modernos, son ideales para aplicaciones que requieren dimensiones mínimas y diseños ultracompactos y que ahorran espacio.
Características clave de los adaptadores de RF Coaxial, conector:
Rango de frecuencia extendido: Adecuado para uso hasta 18 GHz, lo que garantiza una integridad de señal confiable en entornos de prueba de alta frecuencia y sistemas de comunicación.
Conectividad sin herramientas: Con un diseño de encaje a presión, estos adaptadores permiten un acoplamiento y desacoplamiento rápidos. Los instaladores pueden asegurar las conexiones sin necesidad de roscas o llaves, lo que reduce significativamente el tiempo y la complejidad del ensamblaje.
Versátil familia de conectores SMP: La serie SMP ofrece una amplia gama de configuraciones, incluyendo variantes rectas y en ángulo recto. Ya sea que su aplicación requiera ensamblaje de cable o soldadura directa a una PCB, existe una configuración adecuada.
Opciones de acoplamiento optimizadas para cada entorno
Para garantizar la confiabilidad en varios escenarios de uso, los usuarios pueden seleccionar entre tres estructuras de enchufe distintas diseñadas para requisitos específicos de ciclos de acoplamiento:
Retención completa (Full Detent): Recomendado para instalaciones permanentes o semipermanentes donde no se requiere inserción frecuente. Esta opción proporciona la mayor fuerza de retención.
Retención limitada (Limited Detent): Ideal para aplicaciones que requieren mantenimiento o reconfiguración regulares que implican muchos ciclos de inserción.
Paso liso (Smooth Bore): Diseñado para ensamblajes de placa a placa de alta densidad donde múltiples conectores SMP se montan en proximidad cercana.
Nota sobre el rendimiento mecánico: Las fuerzas de inserción y extracción siguen esta jerarquía: Retención completa > Retención limitada > Paso liso.
Dimensión de contorno de SMP a SMP Jack recto a Jack tipo bala Serie SMP-KK25
| : | Modelo | L (diferente longitud) |
| Nota | SMP-KK99 | 6.7mm |
| Hembra a Hembra | SMP-KK166 | 6.7mm |
| Hembra a Hembra | SMP-KK176 | 6.7mm |
| Hembra a Hembra | SMP-KK177 | 6.7mm |
| Hembra a Hembra | SMP-KK178 | 6.7mm |
| Hembra a Hembra | SMP-KK188 | 6.7mm |
| Hembra a Hembra | SMP-KK189 | 6.7mm |
| Hembra a Hembra | SMP-KK192 | 6.7mm |
| Hembra a Hembra | SMP-KK239 | 6.7mm |
| Hembra a Hembra | SMP-KK249 | 6.7mm |
Hembra a HembraNota: Si desea personalizar la longitud diferente de Adaptadores de RF Coaxial SMP a SMP, conector
, tipo bala. por favor contáctenos libremente a través de sales3@xa-elite.com.cn.
Aplicaciones: Xi'an Elite Electronic es un Fabricante líder deConectores, Adaptadores de RF/Microondas/Guía de Onda & Ensamblajes de Cable
sirviendo a la industria aeroespacial, aviación, navegación, satélite, radar, comunicaciones y electrónica.
Empaque y envío:
Empaque:
Dimensiones del paquete: Caja exterior pequeña con L 26.5*W18.5*H14cm
Envío:
Tiempo de envío: 5-7 días hábiles para Adaptadores de RF Coaxial, conector en stock. Para la nueva producción, una vez que los productos estén listos, organizaremos el envío lo antes posible.
