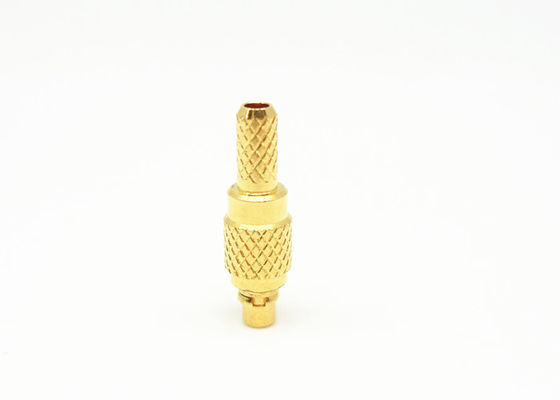

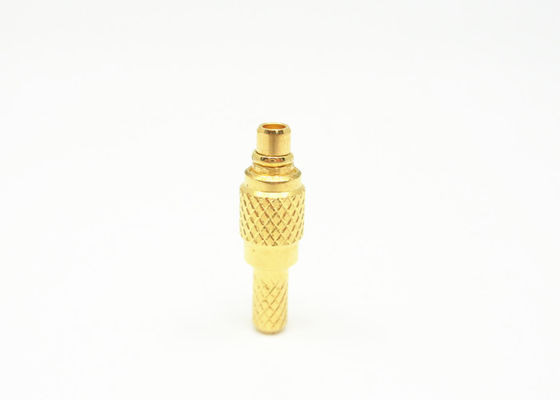

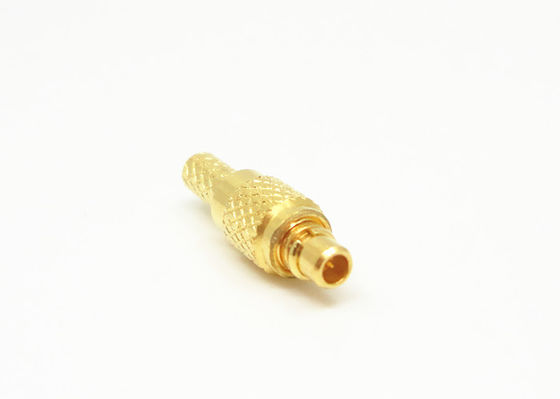

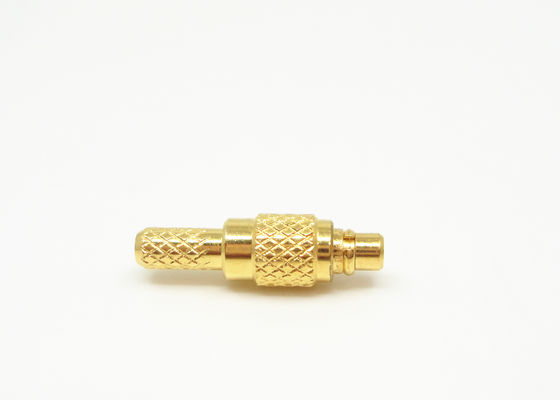

Conector RF MMCX macho recto engarzado, durabilidad 500 ciclos, MMCX-J3
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | MMCX conector de la serie | Género: | Hombre |
|---|---|---|---|
| Enchapado: | Niquelado plateada oro | Materiales: | Latón |
| Impedancia: | 50Ω | durabilidad: | 500 ciclos |
| Tipo: | Recto | ||
| Resaltar: | Conector RF MMCX macho engarzado,Enchufe MMCX recto,500 ciclos |
||
Suministro del fabricante MMCX conector coaxial RF crimpado recto macho
La serie MMCX es un tipo de conector coaxial RF micro de tope de inserción que es más pequeño que MCX, ampliamente utilizado en dispositivos de comunicación pequeños y dispositivos de red que tienen requisitos estrictos de volumen y peso.
Las aplicaciones de los conectores MMCX son aquellas donde el tamaño, el peso, el rendimiento y la facilidad de montaje son las consideraciones principales para la decisión de diseño final. Típicamente, incluyen GPS, comunicaciones inalámbricas (WLAN y móvil) y automoción.
Especificación
| Características Eléctricas | |||
| Impedancia | 50Ω | ||
| Rango de Frecuencia | DC~6GHz | ||
| Voltaje Nominal | 170VRMS* | ||
| Voltaje dieléctrico-resistencia | 500VRMS* | ||
| Resistencia de Aislamiento | ≥2000MΩ | ||
| Resistencia del Centro | Conductor Central | ≤10mΩ | |
| Conductor Exterior | ≤5mΩ | ||
| VSWR | ≤1.3 | ||
| Características de Material y Mecánicas | |||
| Conductor Central | Macho | Latón Chapado en Oro | |
| Hembra | Bronce de Berilio Chapado en Oro | ||
| Contacto Elástico | Bronce de Berilio Chapado en Oro | ||
| Carcasa y otras Piezas Metálicas | Latón Chapado en Oro | ||
| Manguito de Crimpado | Latón Niquelado | ||
| Aislantes | PTFE | ||
| Anillo de Sellado | Caucho de Silicona | ||
| Durabilidad | 500 ciclos | ||
| Cumple con RoHS | Sí |
| Terminación de Contacto Central | Crimpado |
| Terminación de Contacto Exterior | Crimpado |
| Ciclos de Acoplamiento | 500 Ciclos |
| Retención de Contacto | 10N min |
| Retención de Cable | 100N min |
| Fuerza de Acoplamiento | 13.6N max |
| Fuerza de Desacoplamiento | 13.6N max |

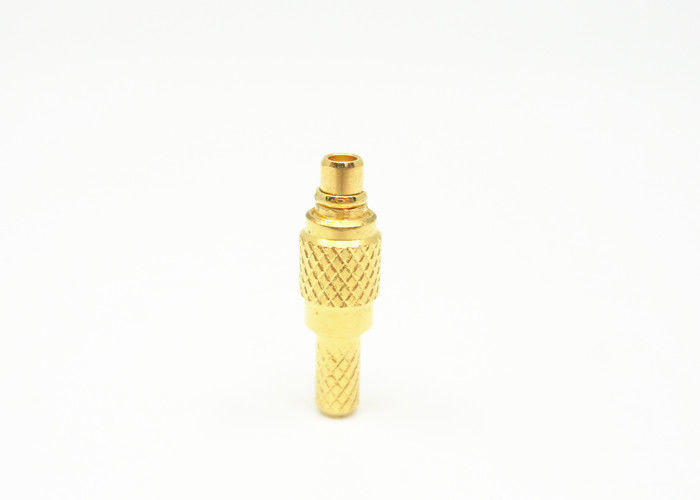

Imágenes Detalladas
Aplicación:
* Red
* Satcom
* Computadoras/LANs
* Computadoras/LANs
* Comunicación móvil
* Instrumentación
* Estación Base
* Comunicación móvil
* Instalaciones exteriores
* Radar, microondas
* Telecomunicaciones
* Instrumentación
* Automoción
* Unión de cables de puente
* Instalación básica
* Sistema de antena de radio, TV
Catálogo de Productos:
| Adaptador RF |
| Adaptador de Guía de Onda a Coaxial |
| Sellos Herméticos de Vidrio a Metal |
| Conector Serie J30J |
| Uniones Giratorias de Microondas |
| Conjuntos de Cables RF |
| Conector RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector RF TNC |
| Conector RF Tipo N |
| Conector RF BNC |
Conectores de Onda Milimétrica (2.4mm, 2.92mm)
NOTA:
Tenemos más de 10,000 tipos de ConectorMMCX, si no encuentra el conector que está utilizando, contáctenos con sus detalles.
