Placa de circuito recto de PCB MMCX Conectores de cable coaxial pequeño 50Ω Impedancia
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre de producto: | MMCX conector de la serie | Género: | Varón |
|---|---|---|---|
| Galjanoplastia: | El oro plateó niquelado | Material: | Latón |
| Impedancia: | 50Ω | Durabilidad: | 500 ciclos |
| Tipo: | Soporte del PWB | ||
| Resaltar: | Conectores coaxiles de PCB MMCX 50Ω,Conector del adaptador RF MMCX recto,Conector de montaje de PCB MMCX pequeño |
||

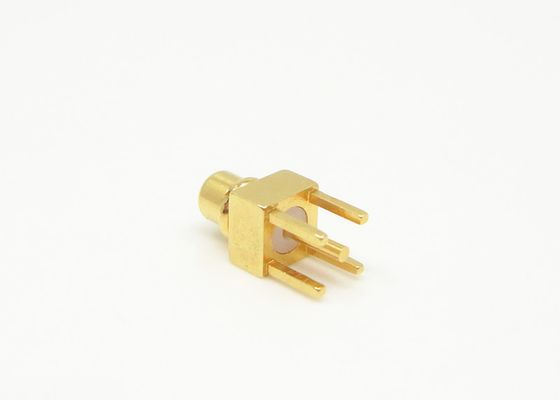

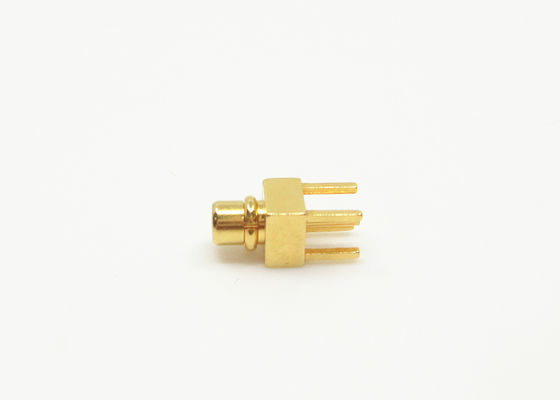

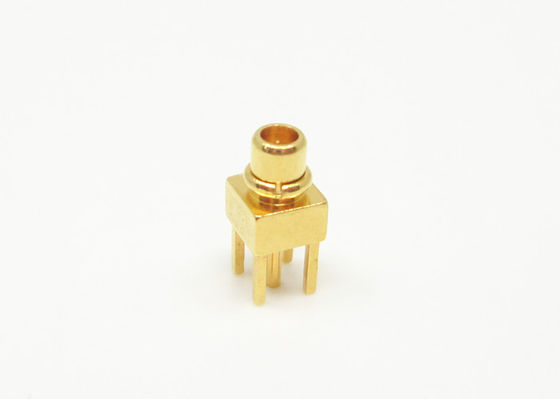

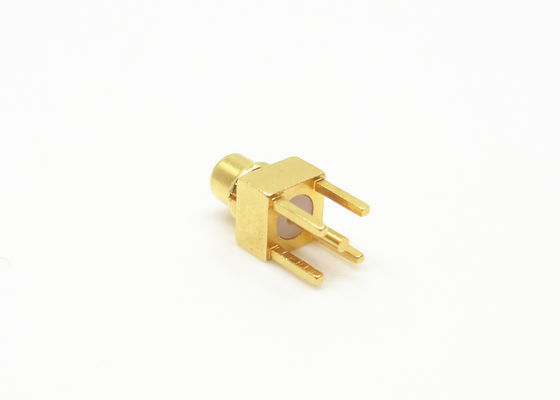

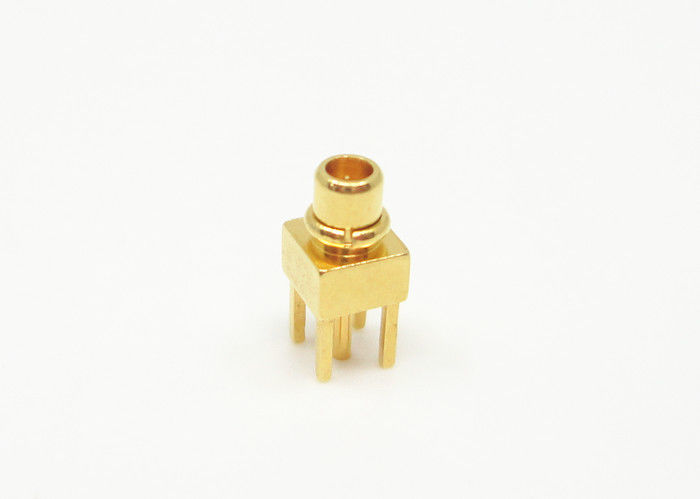

Conector de RF coaxial crimpado recto para montaje en panel de PCB de 50 ohmios chapado en oro
La serie MMCX es un tipo de conector coaxial de RF micro de parada de inserción que es más pequeño que MCX, ampliamente utilizado en dispositivos de comunicación pequeños y dispositivos de red que tienen requisitos estrictos de volumen y peso.
Las aplicaciones de los conectores MMCX son aquellas donde el tamaño, el peso, el rendimiento y la facilidad de ensamblaje son las consideraciones principales para la decisión de diseño final. Típicamente, incluyen GPS, comunicaciones inalámbricas (WLAN y móvil) y automotriz.
Especificación
| Características Eléctricas | |||
| Impedancia | 50Ω | ||
| Rango de Frecuencia | DC~6GHz | ||
| Voltaje Nominal | 170VRMS | ||
| Voltaje de Resistencia Dieléctrica | 500VRMS | ||
| Resistencia de Aislamiento | ≥2000MΩ | ||
| Resistencia de Contacto | Conductor Central | ≤10mΩ | |
| Conductor Exterior | ≤5mΩ | ||
| VSWR | ≤1.3 | ||
| Características Mecánicas y de Material | |||
| Conductor Central | Macho | Latón Chapado en Oro | |
| Hembra | Bronce de Berilio Chapado en Oro | ||
| Contacto Elástico | Bronce de Berilio Chapado en Oro | ||
| Carcasa y otras Piezas Metálicas | Latón Chapado en Oro | ||
| Manguito de Crimpado | Latón Niquelado | ||
| Aislantes | PTFE | ||
| Anillo de Sellado | Caucho de Silicona | ||
| Durabilidad | 500 ciclos | ||
| Conforme a RoHS | Sí |
| Terminación de Contacto Central | Crimpado |
| Terminación de Contacto Exterior | Crimpado |
| Ciclos de Acoplamiento | 500 Ciclos |
| Retención de Contacto | 10N min |
| Retención de Cable | 100N min |
| Fuerza de Acoplamiento | 13.6N max |
| Fuerza de Desacoplamiento | 13.6N max |
Imágenes Detalladas
Características:
-Bajo costo combinado con alta calidad.
-Rendimiento de banda ancha con baja reflexión de DC a 6 GHz.
-Acoplamiento rápido de conexión/desconexión a presión.
-Impedancia de 50 ohmios
- Disponible para fijación a cables estándar de la industria y como dispositivo de placa de circuito impreso
-Proporciona un rendimiento repetible
Aplicación:
* Red
* Satcom
* Computadoras/LANs
* Computadoras/LANs
* Comunicación móvil
* Instrumentación
* Comunicación móvil
* Instalaciones exteriores
* Radar, microondas
* Telecomunicaciones
* Instrumentación
* Automotriz
* Unión de línea de salto
* Instalación básica
* Sistema de antena de radio, TV
Catálogo de Productos:
| Adaptador de RF |
| Adaptador de Guía de Onda a Coaxial |
| Sellos Herméticos de Vidrio a Metal |
| Conector Serie J30J |
| Juntas Giratorias de Microondas |
| Conjuntos de Cables de RF |
| Conector RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector RF Tipo TNC |
| Conector RF Tipo N |
| Conector RF BNC Conectores de Onda Milimétrica (2.4mm, 2.92mm) |
NOTA:
Tenemos más de 10,000 tipos deConector MMCX, si el conector que está utilizando no se encuentra, contáctenos con sus details.
