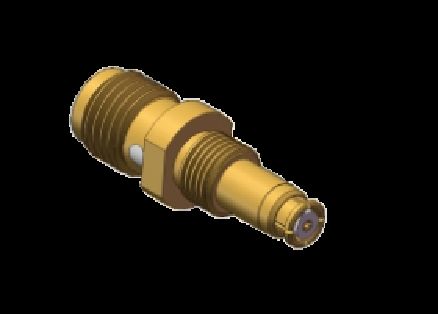

Adaptador de SMA recto a SMP, rango de frecuencia de 0,3 MHz a 18 GHz, utilizando componente de microondas
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conectores adaptadores coaxiales RF SMA Jack a SMP Jack | Modelo: | SMA/SMP-KK10 |
|---|---|---|---|
| Rango de frecuencia: | 0,3MHz-18GHz | Inminencia: | 50Ω |
| DWV: | 500V | Resistencia de aislamiento: | >5000MΩ |
| Estilo: | Derecho | Aislante: | PTFE |
| Alojamiento: | Aleación de cobre, chapado en oro. | Contactos: | Aleación de cobre, palpado de oro |
| Temperatura: | -55℃～+125℃ | Longitud: | máximo 20,1 mm |
| Solicitud: | Sistemas de radar y comunicación, componente de microondas. | En stock: | >300 piezas |
| Resaltar: | Adaptador de jack SMP a jack SMP,Adaptador coaxial RF 0,3 MHz-18 GHz |
||
Descripción del Producto:
El conector adaptador coaxial RF SMA a SMP es un adaptador coaxial entre series comúnmente utilizado en el campo de RF y microondas. Su función principal es permitir la interconexión entre dispositivos con interfaces SMA roscadas e interfaces SMP push-on. Aprovechando el rendimiento de alta frecuencia, baja pérdida y propiedades mecánicas estables, este adaptador se usa ampliamente en escenarios como pruebas y mediciones de RF en laboratorio, equipos de comunicación por satélite y sistemas de radar. También es compatible con equipos de prueba en comunicaciones 5G y campos aeroespaciales, protegiendo eficazmente las interfaces de conectores de equipos de alto valor y al mismo tiempo cumpliendo con los requisitos de conexión de alta precisión, como la interconexión de placa a placa, logrando así una compatibilidad eficiente entre dispositivos con diferentes interfaces.
|
Características eléctricas
|
||
|
Impedancia
|
50Ω
|
|
|
Rango de frecuencia
|
CC ~ 40 GHz
|
|
|
Tensión nominal
|
170VRMS
|
|
|
Dieléctricos Tensión-resistencia
|
500VRMS
|
|
|
Resistencia de aislamiento
|
≥5000MΩ
|
|
|
|
conductor exterior
|
Normal≤2,5 mΩ
|
|
conductor central
|
Normal≤6mΩ
|
|
|
VSWR
|
≤1,3
|
|
| VSWR | CC ~ 18 GHz | 18 GHz ~ 26,5 GHz | 26,5 ~ 40 GHz | |
| Derecho | ≤1,25 | ≤1,3 | ≤1,4 | |
| Ángulo recto | ≤1,3 | |||
| Adaptador | ≤1,25 | ≤1,3 | ≤1,4 | |
| Otros | ≤1,3 |
La dimensión general de SMA a SMP Jack a Jack: SMA/SMP-KK10 Hasta 18GHz
Otros rectos similaresSMA a SMP Jack a Jack: SMA/SMP-KK3
Otros rectos similaresAdaptador de conector SMA a conector SMP: SMA/SMP-KK9
Aplicaciones:
Xi'an Elite Electronic es un fabricante líder de conectores y adaptadores de RF, componentes de microondas/guía de ondas y conjuntos de cables, que presta servicios en los sectores aeroespacial, aviación, navegación, satcom, radar,comunicacionescampos por más de 23 años.
Personalización:
Servicios de personalización de productos para diferentes longitudes SMA aConectores adaptadores coaxiales SMP RFestán disponibles:
Nombre de la marca: ELT
Cantidad mínima de pedido: 200 unidades
Precio: Dependiendo de la cantidad
Envíenos el dibujo o los detalles y dejaremos que nuestro ingeniero organice la evaluación o nos recomendará el modelo alternativo o le proporcionaremos nuestra solución.
También podemos suministrar la personalización de los conectores comoSMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2,92 mm, 2,4 mm, 1,85 mm, conectores Micro D,cargas de RF,Antenas, Filtros, Divisores de Potencia, Acopladores.
Embalaje y envío:
Embalaje para SMP rectoConectores adaptadores coaxiales RF:
1 pieza/bolsa de plástico pequeña
10 piezas/bolsa de plástico más grande
100 piezas/caja de cartón
El SMPConectores adaptadores coaxiales RFViene empaquetado de forma segura en una pequeña caja de cartón para garantizar su protección durante el envío. La caja está etiquetada con el nombre del producto y las especificaciones para una fácil identificación.
Para envíos, el SMP StraightConectores adaptadores coaxiales RFse coloca en caron. Le proporcionaremos el número de seguimiento después del envío.
