Datos del producto:
Pago y Envío Términos:
|
| Product name: | BMA RF Conector | Plating: | Nickel Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 60169-8 |
| Type: | Straight | Gender: | Female |
| Resaltar: | Conector coaxial RF de latón femenino,Conector coaxial de microfibra RF,Conector coaxial RF montado en PCB |
||

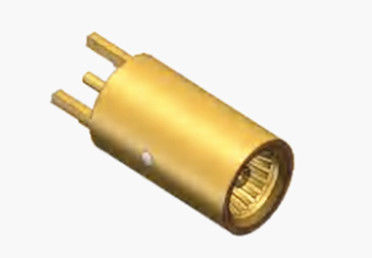

BMA Conector coaxial con microfibra con montaje de PCB de latón femenino
Los conectores de la serie BMA, que cumplen con la norma IEC1169-33, son un tipo de conector mate ciego que incorpora un diseño único de láminas de resorte.Este diseño garantiza un contacto confiable y mejora el rendimiento mecánico y eléctricoEstos conectores ofrecen las ventajas de las capacidades de flotación axial y radial, ocupan un espacio mínimo por conector y cuentan con una construcción ligera.Son adecuados para aplicaciones blind mate con chasis y gabinetes, por lo que se utilizan comúnmente en conexiones de módulos para el montaje de chasis y gabinetes.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | ||
| Impedancia | 50 ohm | |
| Rango de frecuencia | DC ~ 4 GHz | |
| Válvulas de tensión | 500 VRMS (nivel máximo del mar) | |
| Dieléctricos Resistencia al voltaje | 1500 VRMS (nivel máximo del mar) | |
| Resistencia al aislamiento | ≥ 5000 MOhm | |
| Resistencia de contacto | El conductor externo | ≤ 2,0 mOhm |
| Conducción central | ≤ 0,5 mOhm | |
| VSMR | ≤ 13 | |
Detalle del producto:
| Características materiales y mecánicas | |||
| El conductor central | Hombre / enchufe | Las demás | con un contenido de aluminio superior a 10 ppm |
| Mujer/Socket | de bronce Sn-P | con un contenido de aluminio superior a 10 ppm | |
| Contacto de resistencia | De metal de hierro o de acero | Las demás: | |
| Conchas / Casas | Latón, acero inoxidable | Las demás: | |
| Las demás | PTFE | ||
| Anillo de sellado | El caucho de silicona | ||
| Durabilidad | 500 ciclos | ||
| Conforme con la Directiva RoHS | - ¿ Qué? |
| Ciclos de apareamiento | 500 Ciclos |
| Conservación de los contactos | 10N min |
| Retención del cable | 100N min |
| Fuerza de apareamiento | 0.58N máximo |
| Fuerza de desacoplamiento | 0.6 N máximo |
Especificación ambiental:
| Temperatura de funcionamiento | -45 a +155 grados C |
| Clasificación de propiedad intelectual (parejado) | Protección IP67 |
Características:
1. Buenas propiedades mecánicas: pequeño tamaño y peso ligero, fácil de usar en equipos con espacio limitado.que es adecuado para aplicaciones con conexión y desconexión frecuentes, como las infraestructuras de telecomunicaciones, los sistemas de radar, etc., y pueden mejorar efectivamente la eficiencia de la utilización del equipo y la comodidad del mantenimiento.
2Diseño estructural razonable: estructuralmente es la forma de empuje de la serie SMA, y la interfaz de interfaz adopta la interfaz de aire, este diseño ayuda a reducir el tamaño y el peso del conector,manteniendo un buen rendimiento eléctrico.
Aplicación:
1Equipo de comunicación: En las estaciones base de comunicación inalámbrica, se utiliza para conectar módulos transceptores de RF, amplificadores de potencia,con una capacidad de transmisión superior a 300 W,Debido a su pequeño tamaño y su método de inserción ciega y conexión deslizante, es conveniente para una instalación y mantenimiento rápidos en equipos de estación base con espacio limitado,que puede mejorar la fiabilidad y la estabilidad del equipo y reducir el coste de mantenimiento.
2. Sistema de radar: aplicado a las interconexiones tales como RF backplane y componentes de backplane del sistema de radar de matriz en fases, puede realizar una transmisión y distribución eficientes de señales de radar,que ayuda a mejorar la precisión de detección de radar y la velocidad de respuesta. Its good electrical and mechanical properties can ensure stable work in complex electromagnetic environment and meet the requirements of radar system for high-frequency and high-precision signal transmission.
3. Aeroespacial: en aeronaves, satélites y otros equipos aeroespaciales, utilizados para conectar una variedad de equipos electrónicos y sistemas de comunicación, tales como antenas de comunicación por satélite,Radar aéreo, sistemas de guerra electrónica, etc.Las características de miniaturización y de ligereza de los conectores BMA favorecen la reducción del peso de los equipos aeroespaciales y mejoran la portabilidad y movilidad de los equiposEl objetivo es mejorar la calidad de la información y de los servicios, así como la calidad de la información y de los servicios.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos de productos de interconexión (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Si el conector que está utilizando no se encuentra,Por favor, póngase en contacto con nosotros con sus datos..
