Datos del producto:
Pago y Envío Términos:
|
| Product name: | BMA RF Connector | Plating: | Nickel/Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Male |
| Resaltar: | Conector coaxial de RF recto masculino,Conector coaxial de RF BMA,Conector coaxial RF montado en PCB |
||

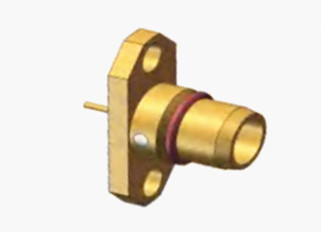

BMA Conector coaxial RF de bronce para montaje de PCB
El conector de la serie BMA es un conector blind mate desarrollado y fabricado de acuerdo con la norma IEC1169-33.Cuenta con una nueva estructura de placa de resorte que garantiza un contacto confiable y un rendimiento eléctrico superiorEste conector ofrece la ventaja de poder flotar tanto axialmente como radialmente, con un espacio mínimo entre cada punto de conexión y un diseño ligero.que lo hace adecuado para su uso en aplicaciones de chasis de gabinete ciegoLa serie BMA se utiliza ampliamente en conexiones de módulos para gabinetes de chasis.y se utilizan comúnmente para conectar cables coaxiles en equipos e instrumentos de radio.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | ||
| Impedancia | 50 ohm | |
| Rango de frecuencia | CC~18 GHz | |
| Válvulas de tensión | 250 VRMS (nivel máximo del mar) | |
| Dieléctricos Resistencia al voltaje | 1000 VRMS (nivel máximo del mar) | |
| Resistencia al aislamiento | ≥ 5000 MOhm | |
| Resistencia de contacto | El conductor externo | ≤ 2,0 mOhm |
| Conducción central | ≤ 0,5 mOhm | |
| VSMR | ≤ 13 | |
Detalle del producto
| Características materiales y mecánicas | |||
| El conductor central | Hombre / enchufe | Las demás | con un contenido de aluminio superior a 10 ppm |
| Mujer/Socket | de bronce Sn-P | con un contenido de aluminio superior a 10 ppm | |
| Contacto de resistencia | De metal de hierro o de acero | Las demás: | |
| Conchas / Casas | De acero inoxidable | Las demás: | |
| Las demás | PTFE | ||
| Anillo de sellado | El caucho de silicona | ||
| Durabilidad | 500 ciclos | ||
| Conforme con la Directiva RoHS | - ¿ Qué? |
| Ciclos de apareamiento | 500 Ciclos |
| Conservación de los contactos | 10N min |
| Retención del cable | 100N min |
| Fuerza de apareamiento | 0.6N máximo |
| Fuerza de desacoplamiento | 0.6 N máximo |
Especificación ambiental:
| Temperatura de funcionamiento | -55 a +155 grados C |
| Clasificación de propiedad intelectual (parejado) | Protección IP64 |
Características:
1. Buenas propiedades mecánicas: pequeño tamaño y peso ligero, fácil de usar en equipos con espacio limitado.que es adecuado para aplicaciones con conexión y desconexión frecuentes, como las infraestructuras de telecomunicaciones, los sistemas de radar, etc., y pueden mejorar efectivamente la eficiencia de la utilización del equipo y la comodidad del mantenimiento.
2. Diseño estructural razonable: estructuralmente es la forma de empuje de la serie SMA, y la interfaz de interfaz adopta la interfaz de aire, este diseño ayuda a reducir el tamaño y el peso del conector,manteniendo un buen rendimiento eléctrico.
3Alta fiabilidad: con una vida útil mecánica alta, generalmente de hasta 500 veces o más, puede garantizar la estabilidad y fiabilidad en el uso a largo plazo del proceso.
4Amplia gama de aplicaciones: adecuado para una variedad de conexiones de circuitos de microondas, especialmente para chasis, gabinetes, inserción y cierre ciegos,que contribuyen a la modularidad del radar y otros sistemas completos, ha sido ampliamente utilizado en el país y en el extranjero.
Aplicación:
1- Aeroespacial: en aeronaves, satélites y otros equipos aeroespaciales, utilizados para conectar una variedad de equipos electrónicos y sistemas de comunicación, tales como antenas de comunicación por satélite,Radar aéreo, sistemas de guerra electrónica, etc. La miniaturización y las características de ligereza de los conectores BMA favorecen la reducción del peso de los equipos aeroespaciales,y mejorar la portabilidad y la movilidad del equipo■ al mismo tiempo, su alta fiabilidad y sismicidad, para adaptarse a las duras condiciones del entorno aeroespacial.
2Instrumentos de ensayo y medición: en instrumentos de ensayo de RF, como analizadores de espectro, analizadores de red, generadores de señal, etc.,se utilizan para conectar la transmisión de la señal de RF entre el equipo sometido a ensayo y los instrumentos de ensayo.Sus prestaciones eléctricas precisas y sus características de conexión estables pueden garantizar la exactitud y fiabilidad de los resultados de los ensayos y ayudar a mejorar la eficiencia y precisión de los ensayos y mediciones..
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos de productos de interconexión (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Si el conector que está utilizando no se encuentra,Por favor, póngase en contacto con nosotros con sus datos..
