Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto

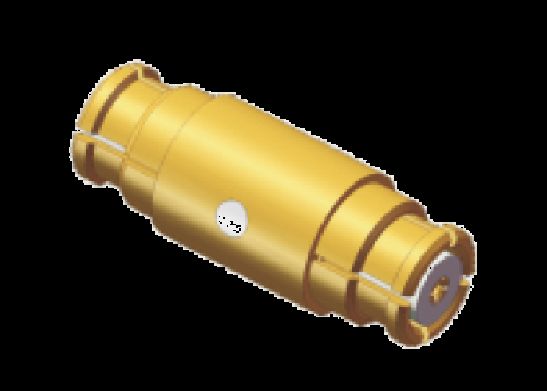

| Nombre del producto: | Conector adaptador coaxial RF macho SMP con brida de 2 orificios | Modelo: | SMP-KK13 |
|---|---|---|---|
| Rango de frecuencia: | 0,3MHz-18GHz | Alojamiento: | Aleación de cobre, chapado en oro. |
| Contactos: | Aleación de cobre, palpado de oro | Aislante: | PTFE |
| Estilo de montaje: | Compañero ciego | Resistencia de aislamiento: | >5000MΩ |
| DWV: | 500V | Inminencia: | 50Ω |
| Longitud: | 10.7 mm | Temperatura: | -55℃～+125℃ |
| En stock: | >800 piezas | ||
| Resaltar: | SMP female to female adapter,SMP jack to jack connector,18GHz RF coaxial adapter |
||
Descripción del producto:
El conector SMP es un conector de adaptador coaxial de RF en miniatura diseñado para aplicaciones de alta frecuencia de hasta 40 GHz.lo que lo hace ideal para su uso en varios dispositivos electrónicos, sistemas, comunicaciones, stacom, radar, etc. para la conexión entre las placas.El tapón masculino tiene tres estructuras: abertura completa, abertura limitada (también llamada semiabertura, media abertura) y abertura lisa (incluido el guante de pescador).
De acuerdo con las diferentes aplicaciones de uso, el usuario puede elegir el tapón masculino con diferentes estructuras.La relajación completaTiene la máxima fuerza de retención de conexión, la mejor resistencia a las vibraciones y el mejor rendimiento de impacto.
Cuando el usuario necesite muchas veces de inserción, puede utilizar el desprendimiento limitado (también llamado semi desprendimiento, medio desprendimiento).La fuerza de retención es de base media.en la estructura del orificio lisoEs ampliamente utilizado para el ensamblaje de PCB y conexiones de unión ciegas.
Cuando el usuario necesita más o tiene que ensamblar muchas tarjetas SMP a bordo del conector de adaptador coaxial de RF, puede elegir la estructura de perforación lisa.Tiene la misma fuerza de enganche y fuerzas de desenganche y permite una desalineación axial y radial.
|
Características eléctricas
|
||
|
Impedancia
|
50Ω
|
|
|
Rango de frecuencia
|
CC~40 GHz
|
|
|
Voltagem nominal
|
170VRMS
|
|
|
Dieléctricos Resistencia al voltaje
|
500VRMS
|
|
|
Resistencia al aislamiento
|
≥ 5000MΩ
|
|
|
|
El conductor externo
|
Normal ≤ 2,5 mΩ
|
|
Conducción central
|
Normal ≤ 6 mΩ
|
|
|
VRSR
|
≤ 13
|
|
| VRSR | CC~18 GHz | 18 GHz ~ 26,5 GHz | 26.5 ~ 40GHz | |
| Es recto. | ≤ 125 | ≤ 13 | ≤ 14 | |
| Ángulo recto | ≤ 13 | |||
| Adaptador | ≤ 125 | ≤ 13 | ≤ 14 | |
| Las demás | ≤ 13 |
La dimensión del esquema de SMP Jack a Jack:SMP-KK13 Hasta 18 GHz
Las demásSMP de mujer a mujerModelos similares: SMP-KK25 hasta 40GHz
Más productos, por favor póngase en contacto con nosotros libremente para la montura de brida SMPConector de adaptador coaxial de RFCatálogo de ventas3@xa-elite.com.cn
Aplicaciones:
Xi'an Elite Electronic es un fabricante líder de conectores y adaptadores de RF, componentes de microondas / guía de ondas y ensambles de cables, que sirve en aeroespacial, aviación, navegación, satélite, radar,las comunicacionescampos desde hace más de 23 años.
Personalización:
Servicios de personalización de productos para diferentes longitud SMP rectaConector de adaptador coaxial de RFestán disponibles:
Nombre de la marca: ELT
MOQ: 200 piezas
Precio: según la cantidad
Por favor envíenos el dibujo o los detalles y dejaremos que nuestro ingeniero organice la evaluación o nos recomendaremos el modelo alternativo o le proporcionaremos nuestra solución.
También podemos suministrar la personalización de los conectores tales comoSe incluyen en la lista de los componentes de las máquinas de fabricación de aluminio de alta calidad, incluidos los componentes de las máquinas de fabricación de aluminio de alta calidad.cargas de RF,Antenas, filtros, divisores de energía, acoplador.
Embalaje y envío:
Embalaje para SMP StraightConector de adaptador coaxial de RF:
1 pieza/ bolsa de plástico pequeña
10 piezas/ bolsa de plástico más grande
100 piezas por caja de cartón
La línea recta SMPConector de adaptador coaxial de RFEl producto viene empaquetado de forma segura en una pequeña caja de cartón para garantizar su protección durante el envío.
Para el transporte marítimo, el SMP StraightConector de adaptador coaxial de RFLe proporcionaremos el número de seguimiento después del envío.
