Conectores eléctricos herméticos de 12 pines de 2 filas de pequeño tamaño de alambre de oro MC-2188
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Encabezados de múltiples pines herméticos | Impedancia: | Otro |
|---|---|---|---|
| Alfiler: | 12 piñones | Fila: | 2-fila |
| Enchapado: | Chapado en oro | Material de alfiler: | Kovar 4J29 |
| Vaso: | 7052,7070 | Hermecidad: | <1.01325 x 10e-08 std.cc/s |
| Certificado: | ROHS ISO-9001-2015 | ||
| Resaltar: | Conectores eléctricos herméticos de 12 pines,conectores de unión de alambre de oro de pequeño tamaño,conectores de sellado de vidrio a metal MC-2188 |
||

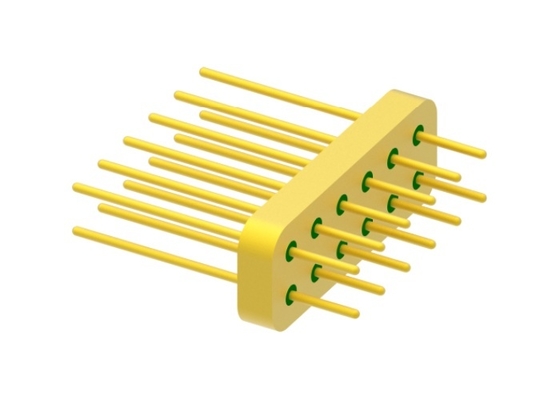

12Conectores de Múltiples Pines Herméticos de 2 Filas con Superficie de Unión de Hilo de Oro
Sellos Herméticos de Vidrio a Metal para Alimentación de RF/CC /Conectores de Múltiples Pines /Conector también se llama Aislante de Vidrio. Se utilizan principalmente para transmitir señales de microondas, señales de potencia y señales de control entre módulos y módulos, módulos y componentes con requisitos de sellado de gas. Son uno de los componentes más críticos en los componentes de sellado.
Se utiliza vidrio con baja constante dieléctrica y baja pérdida dieléctrica como material aislante y de soporte. La carcasa y el conductor están hechos de aleación Kovar que se sinteriza a alta temperatura, y la superficie está chapada en oro. El conductor central tiene una variedad de estilos de terminación como unión de hilo de oro, soldadura y acoplamiento, etc. Los aislantes de vidrio son pequeños, ligeros, herméticos, de alta fiabilidad y se han extendido ampliamente en las industrias de fabricación de electrónica en los últimos años.
Especificación:
| Nombre del Producto | Vidrio a Metal Conectores de Múltiples Pines |
| Impedancia | otro |
| Tipo | 12 pines |
| Filas | 2 filas |
| Color | Chapado en oro |
| Material de la carcasa y el pin | Kovar 4J29 |
|
Material del vidrio
Color del Vidrio
|
Tipo 7050 o 7070 o DM308
Verde o Blanco
|
| Rango de Frecuencia | NA |
| VSWR | NA |
| Voltaje Soportado | ≥300V |
|
Hermeticidad Tasa de Fuga |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/seg @ 1 atm |
| Resistencia de Aislamiento | ≥2000MΩ para pin individual, ≥1000MΩ para múltiples pines, |
| Temperatura de funcionamiento | -65℃~+260℃ |

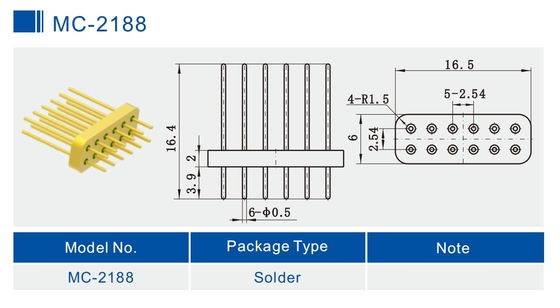

Imagen Detallada
Unidad:mm
Lista de Productos:
| RF de Pin Único de 50Ω Serie JM | Opción de soldadura, acoplamiento y unión |
| RF de Pin Único de 50Ω Serie Estándar JM | Opción de soldadura, acoplamiento y unión |
| RF de Pin Único de 50Ω Serie No Estándar JM | Opción de soldadura, acoplamiento y unión |
| CC de Pin Único Serie JK | Opción de soldadura y unión |
| CC de Pin Único Serie Estándar JK | Opción de soldadura y unión |
| CC de Pin Único Serie No Estándar JK | Opción de soldadura y unión de cabeza de clavo |
|
Conector de Múltiples Pines Serie JMC
|
1-9 pines con opción de 1-3 filas |
| Dimensiones personalizadas |
Amplia gama |
Catálogo-Sellos Herméticos de Vidrio a Metal.pdf
Características:
- Tamaño pequeño
- Ligero
- Hermético
- Calidad estable y alta fiabilidad
- Conductor interno: opción de unión de hilo de oro, soldadura y acoplamiento
Aplicación:
Amplia gama de aplicaciones en encapsulados electrónicos, aeroespacial comercial, satélites, radar y otros en los campos de la aviónica, aeroespacial y automotriz. Se puede utilizar con productos SMA y de onda milimétrica.
Ventajas:
- Chapado en oro de 1.27um
- Estricto control de tolerancias
- Diseño estándar y personalizado para elegir.
- Productos y servicios de alta rentabilidad
- Grandes existencias para tamaños estándar
- Entrega rápida para productos personalizados
NOTA:
Tenemos más de 100.000 tipos de Conectores Herméticos de Sellado de Vidrio a Metal, si no encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detalles.
