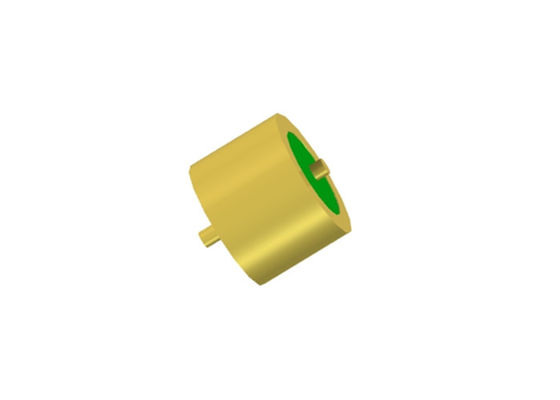

Conectores herméticos de sellado de vidrio a metal RF de 50 ohmios de un solo pin JM3022-2-JHH
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Enchapado: | Chapado en oro | Alfiler: | Alfiler |
|---|---|---|---|
| Material de alfiler: | Kovar 4J29 | material de vidrio: | 7052,7070, DM308 |
| Hermecidad: | <1.01325 x 10e-08 std.cc/s | Certificado: | ROHS ISO-9001-2015 |
| paquete: | Sellos de vidrio a metal | Inminencia: | RF 50 ohmios |
| Nombre de la marca: | ELT(Elite) | ODM: | se puede personalizar de acuerdo con sus requisitos |
| Resaltar: | Conectores RF de vidrio a metal de un solo pin,Sellado hermético de vidrio a metal de 50 ohmios,Conectores herméticos de sellado de vidrio a metal JM3022-2-JHH |
||
Sello de vidrio a metal hermético RF de un solo pin de 50 ohmios con superficie de unión de alambre de oro
Especificación de JM3022-2-JHH:
| Nombre del producto | Sellos herméticos de vidrio a metal |
| Impedancia | RF de 50 ohmios |
| Tipo | 1 pin |
| Filas | 1 fila |
| Color | Chapado en oro |
| Material de la carcasa y el pin | Kovar 4J29 |
|
Material del vidrio
Color del vidrio
|
Tipo 7052 o 7070 o DM308
Verde o blanco
|
| Rango de frecuencia | DC-18GHz |
| VSWR | 1.35 |
| Voltaje de resistencia | ≥500V |
|
Hermeticidad Tasa de fuga |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/seg @ 1 atm |
| Resistencia de aislamiento | ≥2000MΩ |
| Temperatura de operación | -65°C~+260°C |
Introducción
Sellos herméticos de RF/DC de vidrio a metal /Cabezales multipin /Conector también se llama Aislante de vidrio. Se utilizan principalmente para transmitir señales de microondas, señales de potencia y señales de control entre módulos y módulos, módulos y componentes con requisitos de sellado de gas. Son uno de los componentes más críticos en los componentes de sellado.
Se utiliza vidrio con baja constante dieléctrica y baja pérdida dieléctrica como material aislante y de soporte. La carcasa y el conductor están hechos de aleación Kovar que se sinteriza a alta temperatura, y la superficie está chapada en oro. El conductor central tiene una variedad de estilos de terminación, como unión de alambre de oro, soldadura y acoplamiento, etc. Los aislantes de vidrio son pequeños, livianos, herméticos, de alta fiabilidad y se han extendido ampliamente en las industrias de fabricación de electrónica en los últimos años.
Características:
-Tamaño pequeño
-Ligero
-Hermético
-Calidad estable y alta fiabilidad
-Conductor interno: método de unión de alambre de oro, soldadura y acoplamiento a elegir
Aplicación:
Amplio rango de aplicación de paquetes electrónicos, satélites, radares y otros en los campos de la aviónica, aeroespacial y automotriz. Se puede utilizar con productos SMA y de onda milimétrica.
Ventajas:
-Oro de 1.27um chapado
-Estricto control de tolerancia
-Diseño estándar y personalizado a elegir.
-Productos y servicios de alta rentabilidad
-Grandes existencias para tamaños estándar
-Entrega rápida para productos personalizados
Lista de productos:
| Serie JM de un solo pin RF de 50Ω | Opción de soldadura, acoplamiento y unión |
| Serie estándar JM de un solo pin RF de 50Ω | Opción de soldadura, acoplamiento y unión |
| Serie no estándar JM de un solo pin RF de 50Ω | Opción de soldadura, acoplamiento y unión |
| Serie JK de un solo pin DC | Opción de soldadura y unión |
| Serie estándar JK de un solo pin DC | Opción de soldadura y unión |
| Serie no estándar JK de un solo pin DC | Opción de soldadura y unión de cabeza de clavo |
|
Serie JMC de cabezal multipin
|
Opción de 1-9 pines con 1-3 filas |
| Dimensiones personalizadas |
Amplio rango |
NOTA:
Tenemos más de 100.000 tipos de conectores herméticos de vidrio a metal, si el conector que está utilizando no se encuentra, contáctenos con sus detalles.
