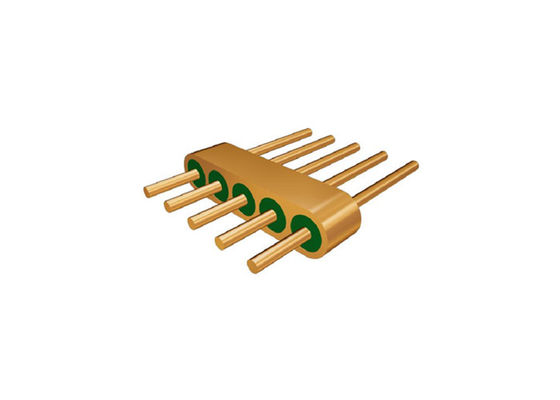

5 Pines Conectores de Sello de Vidrio a Metal Hermético con Cabezales de Espaciado de Contacto de 1.27 mm JMC-207
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre de producto: | Vidrio para metal jefes multiclavijas | Galjanoplastia: | Oro plateado |
|---|---|---|---|
| Impedancia: | Otro | Certificado: | ROHS ISO-9001-2015 |
| Pin: | Multiclavijas | Material: | Kovar 4J29 |
| vidrio: | 7052,7070, DM308 | Hermecity: | <1> |
| Resaltar: | 5 Pines Conectores Herméticos de Vidrio,Cabezales con Espaciado de Contacto de 1.27 mm,Sellos de Vidrio a Metal JMC-207 |
||
Conectores de sellado hermético de vidrio a metal con cabezales de 5 pines, espaciado de contacto de 1.27 mm
Sellos herméticos de vidrio a metal para RF/DC / Cabezales multipin/Conectortambién se llamaAislante de vidrio. Se utilizan principalmente para transmitir señales de microondas, señales de potencia y señales de control entre módulos y módulos, módulos y componentes con requisitos de sellado de gas. Son uno de los componentes más críticos en los componentes de sellado.
Se utiliza vidrio con baja constante dieléctrica y baja pérdida dieléctrica como material aislante y de soporte. La carcasa y el conductor están hechos dealeación Kovarque se sinteriza a alta temperatura, y la superficie está chapada en oro. El conductor central tiene una variedad de estilos de terminación, como unión de alambre de oro, soldadura y acoplamiento, etc.Los aislantes de vidrio son pequeños, livianos, herméticos, de alta fiabilidad y se han extendido en las industrias de fabricación de electrónica en los últimos años.
Especificación:
| Nombre del producto | Vidrio a metalCabezales multipin |
| Impedancia | otro |
| Tipo | 5 pines |
| Filas | 1 fila |
| Color | Chapado en oro |
| Material de la carcasa y el pin | Kovar 4J29 |
|
Material del vidrio
Color del vidrio
|
Tipo 7052 o 7070 o DM308
Verde o Blanco
|
| Rango de frecuencia | NA |
| VSWR | NA |
| Voltaje de resistencia | ≥300V |
|
Hermeticidad Tasa de fuga |
< 1.01325 X 10-3Pa*cm3/s |
| Resistencia de aislamiento | ≥2000MΩ para pin individual, ≥1000MΩ para multipin, |
| Temperatura de operación | -65°C~+260°C |
Características:
-Tamaño pequeño
-ligero
-Hermético
-Calidad estable yalta fiabilidad
-Conductor interno: unión de alambre de oro, soldadura y método de acoplamiento a elegir
Aplicación:
Amplio rango de aplicación en paquetes electrónicos, contramedidas electrónicas, satélites, misiles, radar y otros campos militares, de aviación, aeroespaciales y automotrices. Se puede utilizar con productos SMA y de onda milimétrica.
Ventajas:
-Grado militar con oro de 1.27um
-Estrictocontrol de tolerancias
-Diseño estándar y personalizado a elegir.
-Productos y servicios de altarentabilidad
-Grandes existencias para tamaños estándar
-Entrega rápida para productos personalizados

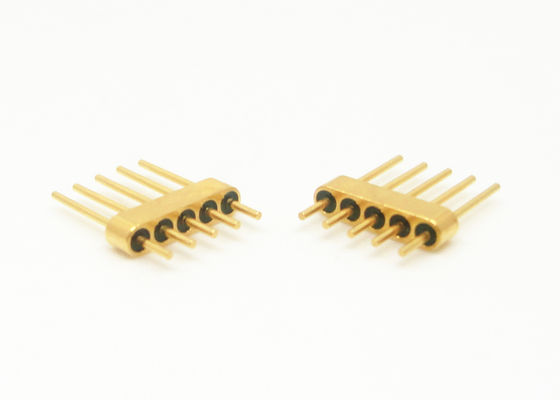

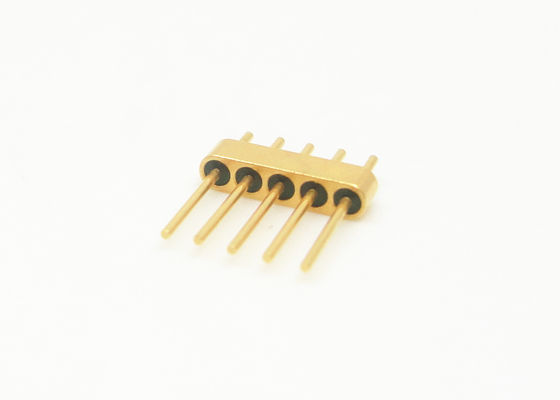

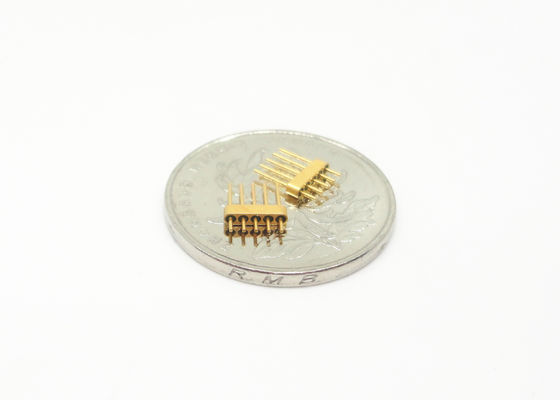

Imagen detallada
Unidad: mm
Lista de productos: Catálogo-Sellos herméticos de vidrio a metal.pdf
| RF de pin único JM Series de 50Ω | Opción de acoplamiento y unión por soldadura |
| RF de pin único JM Standard Series de 50Ω | Opción de acoplamiento y unión por soldadura |
| RF de pin único JM Non-Standard Series de 50Ω | Opción de acoplamiento y unión por soldadura |
| DC de pin único JK Series | Opción de soldadura y unión |
| DC de pin único JK Standard Series | Opción de soldadura y unión |
| DC de pin único JK Non-Standard Series | Opción de soldadura y unión de cabeza de clavo |
|
Cabezal multipin JMC Series
|
1-9 pines con opción de 1-3 filas |
| Dimensiones personalizadas |
Amplio rango |
NOTA:
Tenemos más de 100,000 tipos deConectores de sellado hermético de vidrio a metal,si no encuentra el conector que está utilizando, contáctenos con sus detalles.
